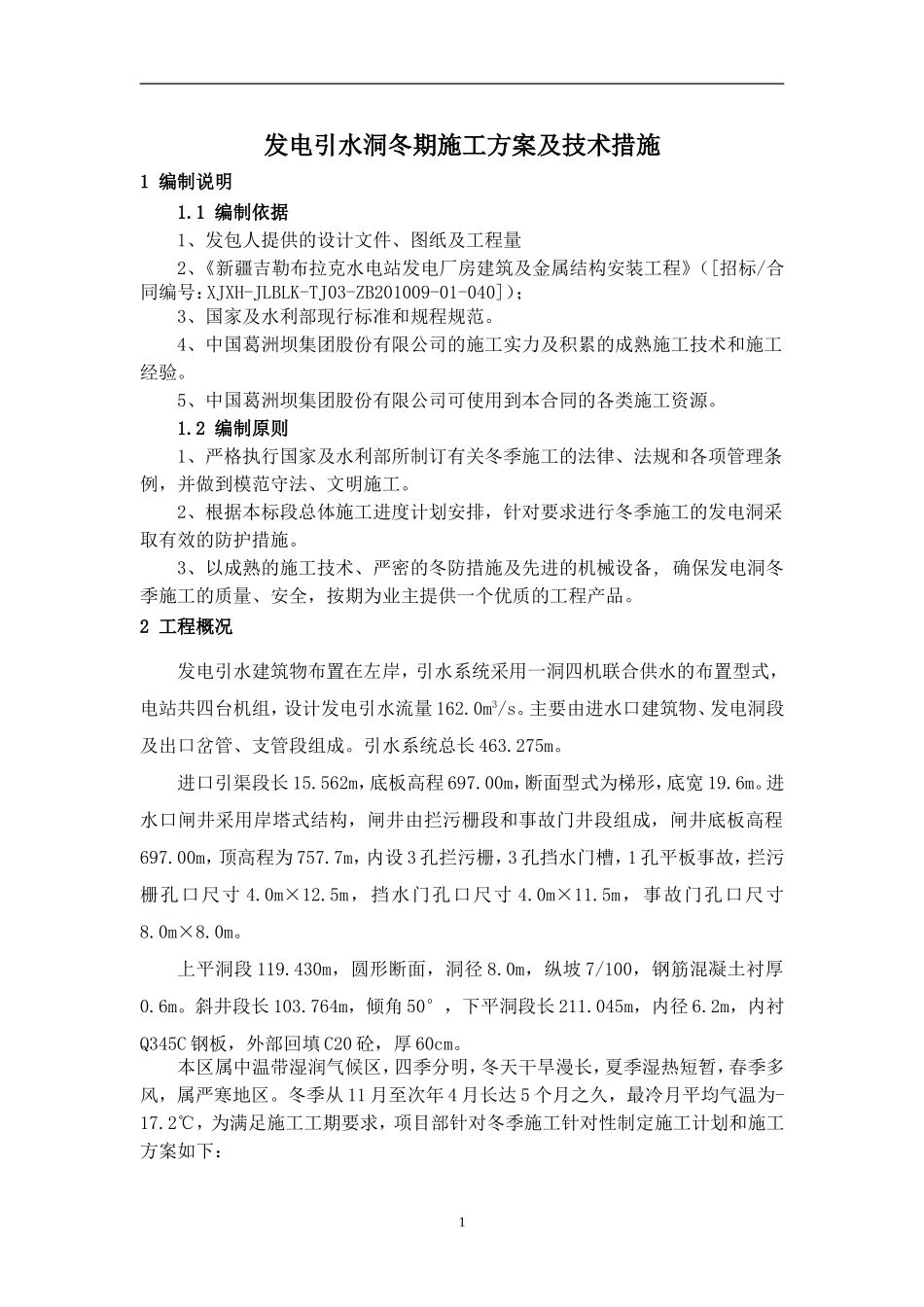

发电引水洞冬期施工方案及技术措施1编制说明1.1编制依据1、发包人提供的设计文件、图纸及工程量2、《新疆吉勒布拉克水电站发电厂房建筑及金属结构安装工程》（[招标/合同编号：XJXH-JLBLK-TJ03-ZB201009-01-040]）；3、国家及水利部现行标准和规程规范。4、中国葛洲坝集团股份有限公司的施工实力及积累的成熟施工技术和施工经验。5、中国葛洲坝集团股份有限公司可使用到本合同的各类施工资源。1.2编制原则1、严格执行国家及水利部所制订有关冬季施工的法律、法规和各项管理条例，并做到模范守法、文明施工。2、根据本标段总体施工进度计划安排，针对要求进行冬季施工的发电洞采取有效的防护措施。3、以成熟的施工技术、严密的冬防措施及先进的机械设备,确保发电洞冬季施工的质量、安全，按期为业主提供一个优质的工程产品。2工程概况发电引水建筑物布置在左岸，引水系统采用一洞四机联合供水的布置型式，电站共四台机组，设计发电引水流量162.0m3/s。主要由进水口建筑物、发电洞段及出口岔管、支管段组成。引水系统总长463.275m。进口引渠段长15.562m，底板高程697.00m，断面型式为梯形，底宽19.6m。进水口闸井采用岸塔式结构，闸井由拦污栅段和事故门井段组成，闸井底板高程697.00m，顶高程为757.7m，内设3孔拦污栅，3孔挡水门槽，1孔平板事故，拦污栅孔口尺寸4.0m×12.5m，挡水门孔口尺寸4.0m×11.5m，事故门孔口尺寸8.0m×8.0m。上平洞段119.430m，圆形断面，洞径8.0m，纵坡7/100，钢筋混凝土衬厚0.6m。斜井段长103.764m，倾角50°，下平洞段长211.045m，内径6.2m，内衬Q345C钢板，外部回填C20砼，厚60cm。本区属中温带湿润气候区，四季分明，冬天干旱漫长，夏季湿热短暂，春季多风，属严寒地区。冬季从11月至次年4月长达5个月之久，最冷月平均气温为-17.2℃，为满足施工工期要求，项目部针对冬季施工针对性制定施工计划和施工方案如下：13冬季施工措施3.1生活区冬季施工措施3.1.1项目部、施工队采用电暖气供暖，包括办公区、生活区。3.1.2各隧道施工工区驻地采用锅炉集中取暖，现场值班室使用暖气片，并由料场供热系统统一供暖。3.2生产区冬季施工措施钢筋加工棚、混凝土搅拌站，采用封闭加热设施。混凝土运输过程中混凝土运输车外面采用专用保温被进行保温，浇筑时隧道洞门封闭洞内加温，洞口位置采取加设保温门帘防止冷空气进入，并注意通风，以便满足现场施工要求。3.2.1钢筋工程施工措施钢筋加工棚采用封闭措施，棚内设置加热设备。以有效保证焊接质量要求。3.2.1.1当环境温度低于-5℃情况下，在钢筋的焊接时，焊工必须有合格上岗证件，严格执行安全技术措施，加强焊工的安全意识，防止发生烧伤、触电和火灾等事故，在大面积焊接前，应先进行试焊，经检验合格后，方可进入实际现场具体施工点施焊，并应根据施工条件进行焊接工艺参数调整，使焊缝和热影响区缓慢冷却，未冷却的接头应避免冰雪接触。在焊接完毕后，应对全部接头的外观质量进行自检3.2.1.2冬季在负温条件下钢筋的焊接与加工时，必须在封闭钢筋棚内进行。3.2.1.3钢筋负温电弧焊时，必须防止产生过热、烧伤、咬肉和裂纹等缺陷，在构造上应防止在接头处产生偏心受力状态。冬季钢筋焊接前,必须根据施工条件进行试焊,经试验合格后，方可正式施焊。3.3搅拌站冬期施工措施当昼夜平均气温（最高和最低气温的平均值或当地时间6时、14时及21时室外气温的平均值）连续5天低于5℃或最低气温低于-3℃时，混凝土的施工按冬期施工办理。拌和站保温供暖设置如下：3.3.1砂石料暖房及上料区保温棚3.3.1.1砂石料供暖加热采用钢结构保温暖房。暖房为单跨结构，包括一个砂仓和中、小石仓。料仓跨距约10米，进深为20米，满足进料车卸料和装载机上料要求。料仓净高8.5米，满足最大进料车的卸料高度，储料高度可达4米，单台拌和机加热备料可达3200m3，满足80m隧道衬砌混凝土的需求量，并保证灌注前7天将砂子、碎石备入暖房加温，倒运时采用分层入库的分法，避免因料堆体积过大，局部砂石温度达不到要求。23.3.1.2结构构造：整个暖房采用维护结构，防止上料时铲车破坏。墙体采用370厚墙，3m高，并设构造柱，采用φ219直径钢管作立柱（下...
