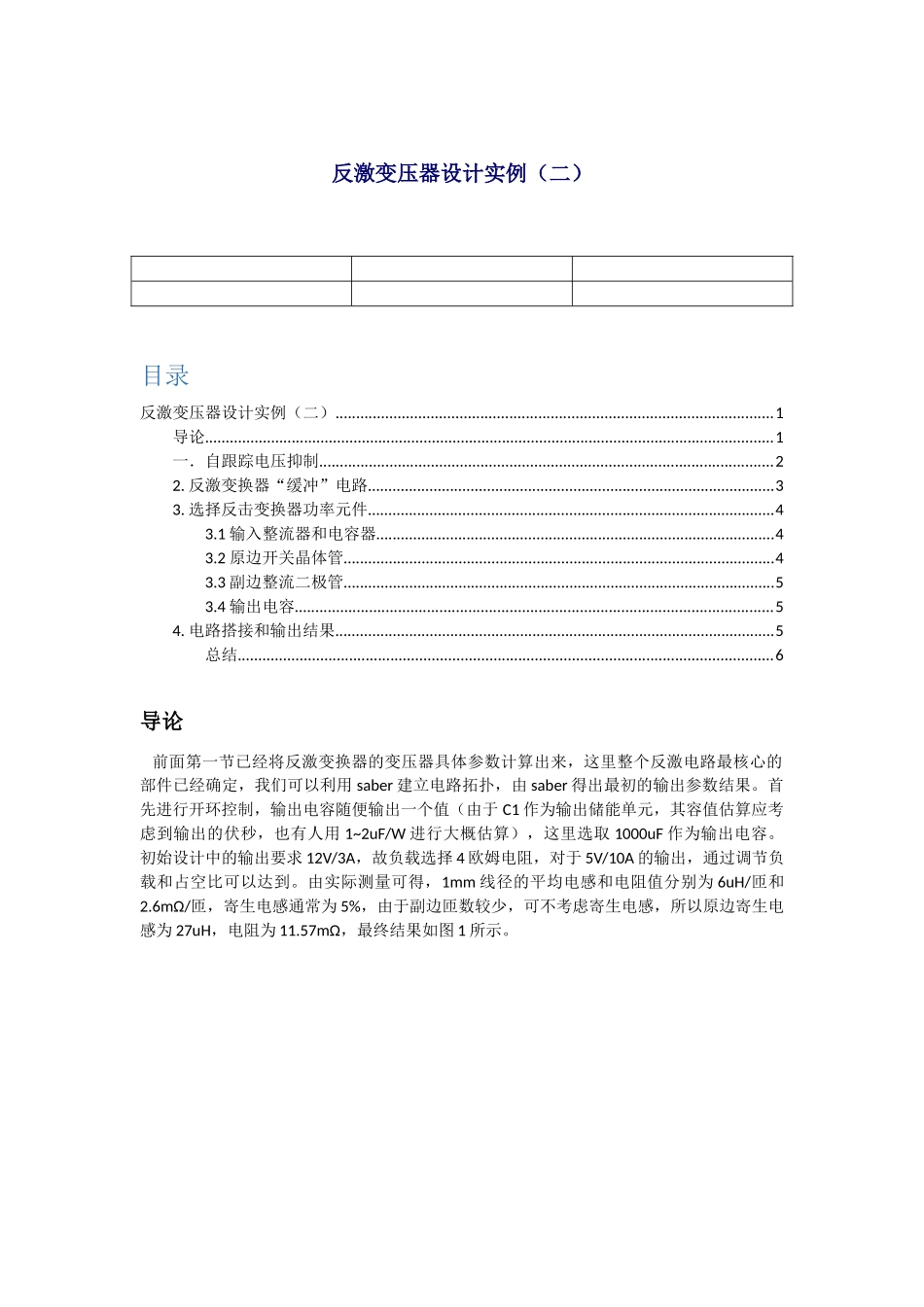

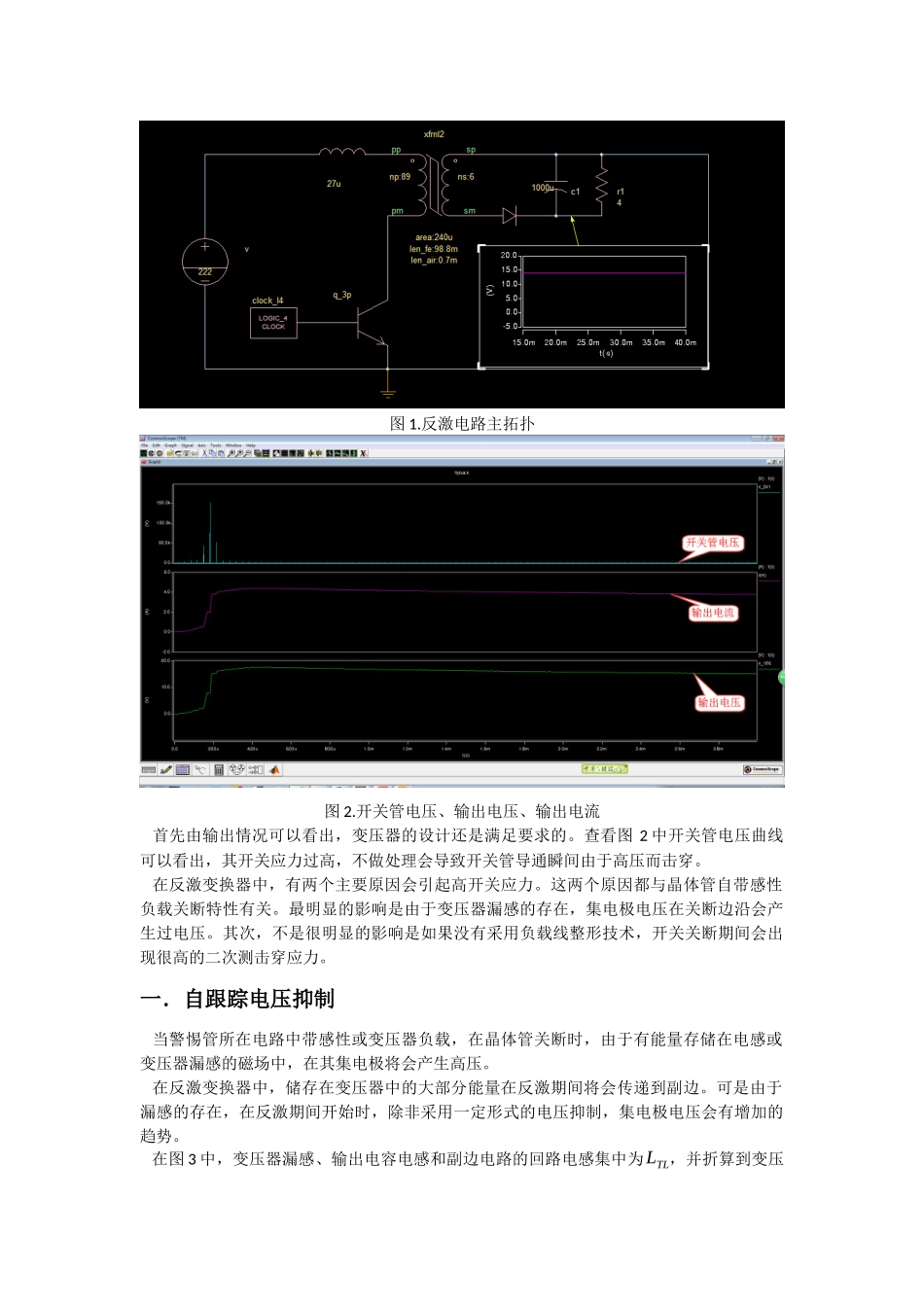

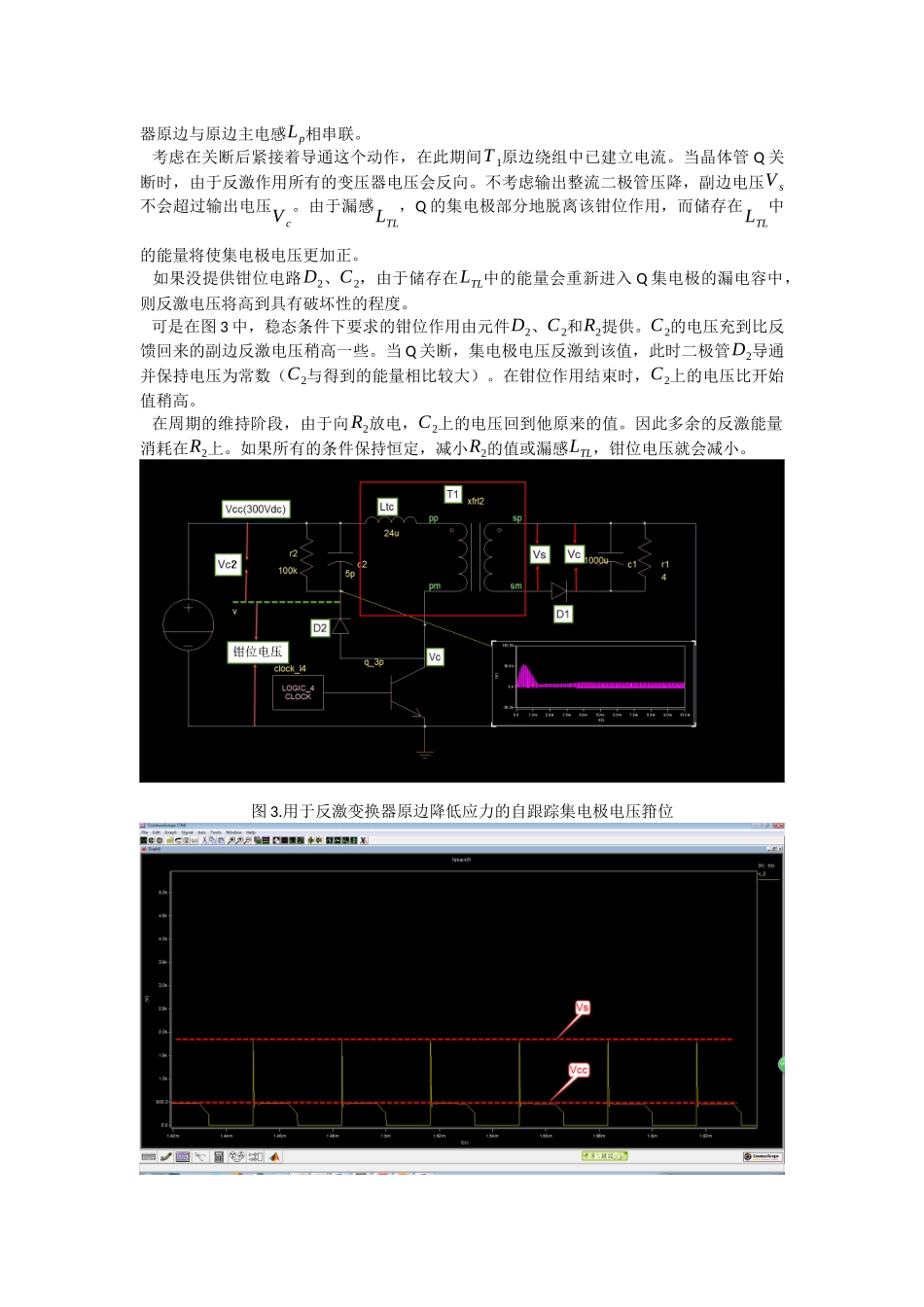

反激变压器设计实例(二)目录反激变压器设计实例(二)..........................................................................................................1导论..........................................................................................................................................1一.自跟踪电压抑制..............................................................................................................22.反激变换器“缓冲”电路...................................................................................................33.选择反击变换器功率元件...................................................................................................43.1输入整流器和电容器.................................................................................................43.2原边开关晶体管.........................................................................................................43.3副边整流二极管.........................................................................................................53.4输出电容....................................................................................................................54.电路搭接和输出结果...........................................................................................................5总结..................................................................................................................................6导论前面第一节已经将反激变换器的变压器具体参数计算出来,这里整个反激电路最核心的部件已经确定,我们可以利用saber建立电路拓扑,由saber得出最初的输出参数结果。首先进行开环控制,输出电容随便输出一个值(由于C1作为输出储能单元,其容值估算应考虑到输出的伏秒,也有人用1~2uF/W进行大概估算),这里选取1000uF作为输出电容。初始设计中的输出要求12V/3A,故负载选择4欧姆电阻,对于5V/10A的输出,通过调节负载和占空比可以达到。由实际测量可得,1mm线径的平均电感和电阻值分别为6uH/匝和2.6mΩ/匝,寄生电感通常为5%,由于副边匝数较少,可不考虑寄生电感,所以原边寄生电感为27uH,电阻为11.57mΩ,最终结果如图1所示。图1.反激电路主拓扑图2.开关管电压、输出电压、输出电流首先由输出情况可以看出,变压器的设计还是满足要求的。查看图2中开关管电压曲线可以看出,其开关应力过高,不做处理会导致开关管导通瞬间由于高压而击穿。在反激变换器中,有两个主要原因会引起高开关应力。这两个原因都与晶体管自带感性负载关断特性有关。最明显的影响是由于变压器漏感的存在,集电极电压在关断边沿会产生过电压。其次,不是很明显的影响是如果没有采用负载线整形技术,开关关断期间会出现很高的二次测击穿应力。一.自跟踪电压抑制当警惕管所在电路中带感性或变压器负载,在晶体管关断时,由于有能量存储在电感或变压器漏感的磁场中,在其集电极将会产生高压。在反激变换器中,储存在变压器中的大部分能量在反激期间将会传递到副边。可是由于漏感的存在,在反激期间开始时,除非采用一定形式的电压抑制,集电极电压会有增加的趋势。在图3中,变压器漏感、输出电容电感和副边电路的回路电感集中为LTL,并折算到变压器原边与原边主电感Lp相串联。考虑在关断后紧接着导通这个动作,在此期间T1原边绕组中已建立电流。当晶体管Q关断时,由于反激作用所有的变压器电压会反向。不考虑输出整流二极管压降,副边电压Vs不会超过输出电压Vc。由于漏感LTL,Q的集电极部分地脱离该钳位作用,而储存在LTL中的能量将使集电极电压更加正。如果没提供钳位电路D2、C2,由于储存在LTL中的能量会重新进入Q集电极的漏电容中,则反激电压将高到具有破坏性的程度。可是在图3中,稳态条件下要求的钳位作用由元件D2、C2和R2提供。C2的电压充到比反馈回来的副...
