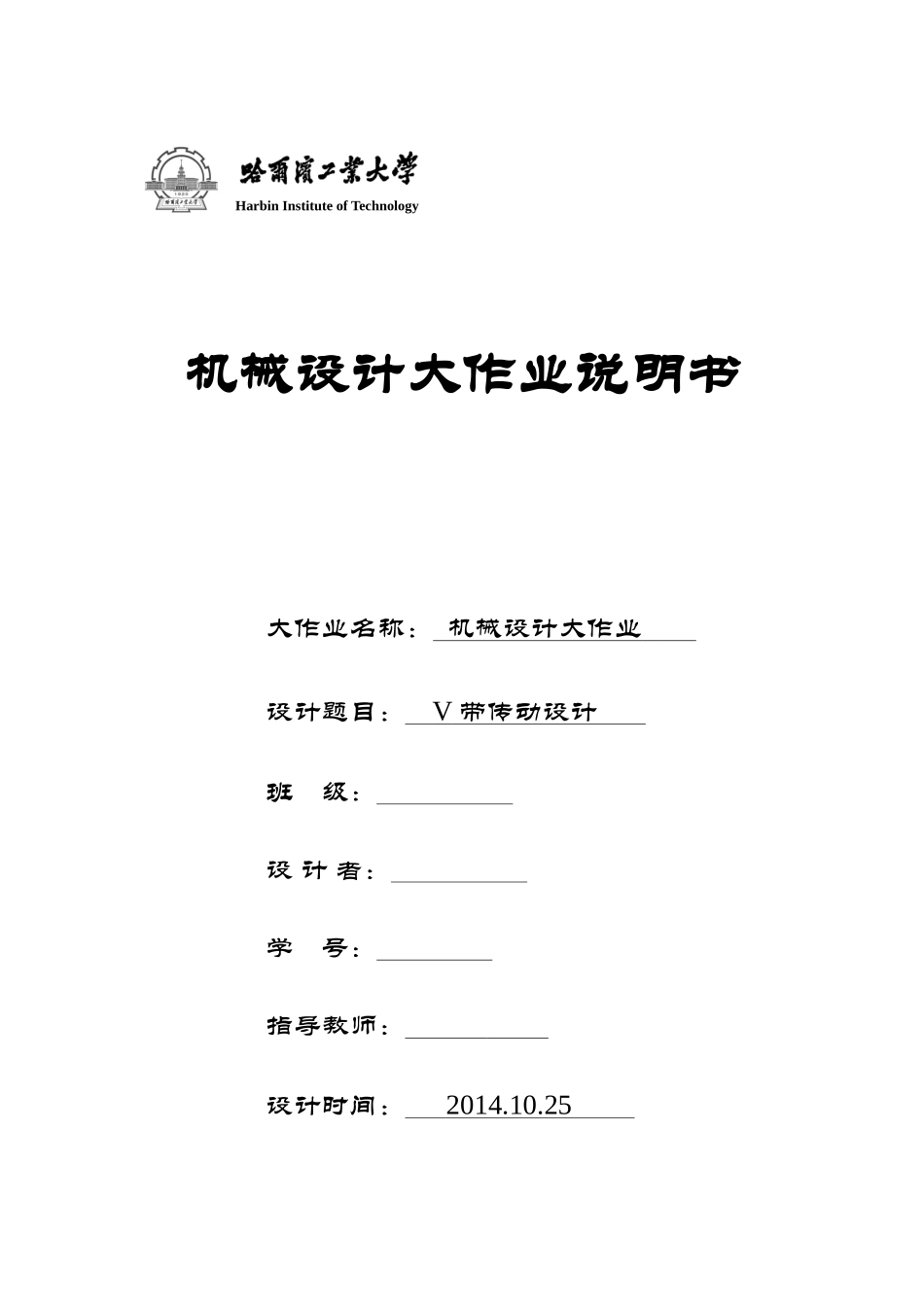

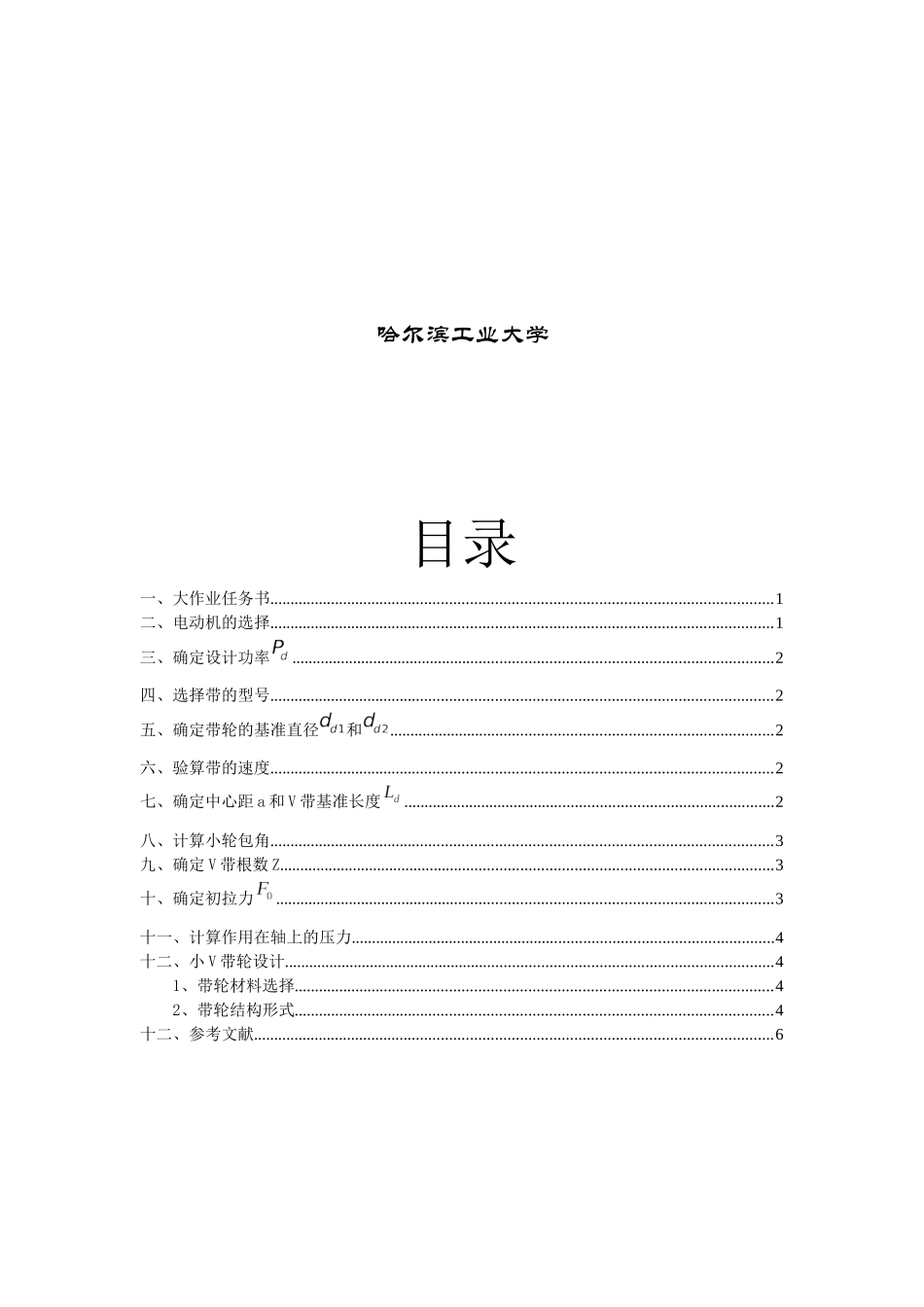

HarbinInstituteofTechnology机械设计大作业说明书大作业名称:机械设计大作业设计题目:V带传动设计班级:设计者:学号:指导教师:设计时间:2014.10.25哈尔滨工业大学目录一、大作业任务书..........................................................................................................................1二、电动机的选择..........................................................................................................................1三、确定设计功率.....................................................................................................................2四、选择带的型号..........................................................................................................................2五、确定带轮的基准直径和.............................................................................................2六、验算带的速度..........................................................................................................................2七、确定中心距a和V带基准长度..........................................................................................2八、计算小轮包角..........................................................................................................................3九、确定V带根数Z........................................................................................................................3十、确定初拉力.........................................................................................................................3十一、计算作用在轴上的压力.......................................................................................................4十二、小V带轮设计.......................................................................................................................41、带轮材料选择....................................................................................................................42、带轮结构形式....................................................................................................................4十二、参考文献..............................................................................................................................6哈尔滨工业大学机械设计大作业V带传动设计一、大作业任务书带式运输机的传动方案如图1所示,机器工作平稳、单向回转、成批生产,其他数据见表1。图1表1方案电动机工作功率Pd/kW电动机满载转速nm/(r/min)工作机的转速nw/(r/min)第一级传动比轴承座中心高H/mm最短工作年限工作环境5.1.42.2940802.11605年2班室内、清洁二、电动机的选择根据所选方案已知数据,查参考文献[2]表14.1—Y系列三相异步电动机的1哈尔滨工业大学机械设计大作业V带传动设计型号及相关数据选择,可选择Y112M-6。可查得轴径为,长为60mm。三、确定设计功率根据参考文献[1]表5.7查得工作情况系数,则四、选择带的型号根据、,查看参考文献[1]图5.17可选取A型带。五、确定带轮的基准直径和根据参考文献[1]表5.8推荐的带轮最小基准直径,可选小带轮直径为,则大带轮直径为。查参考文献[1]表5.4可知,取大带轮基准直径dd2=200mm,其传动比误差,故可用。六、验算带的速度式中:;--小带轮基准直径。故符合要求。2哈尔滨工业大学机械设计大作业V带传动设计七、确定中心距a和V带基准长度根据初步确定中心距考虑到应使结构紧凑,故取偏小值=400mm。计算带的基准长度查参考文献[1]表5.2,选V带基准长度。计算实际中心距a八、计算小轮包角九、确定V带根数Z根据参考文献[1]式(5.23)计算带的根数z。由参考文献[1]表5.4查得单根V带所能传递的功率为P0=0.94kW,由表5.5查得,由表5.6查得,由式(5.19)计算功率增量。由参考文献[1]表5.9查得0.96,由表5.2查得则带的根数为3哈尔滨工业大学机械设计大作业V带传动设计取z=3。十、确定初拉力由参考文献[1]表5.1查得m=0.1Kg/m,由式(5.24)得初拉力十一、计算作用在轴上的压力由参考文献[1]式(5.25)得十二、小V带轮设计1、带轮材料选择本设计中转速要求不高,材料选用HT200。2、带轮结构形式因为,本方案中带轮属于中小尺寸,故应选用腹板式带轮。4哈尔滨工业大学机械设计大作业V带传动设计图2图3查参考文献[1]表5.3得5哈尔滨工业大学机械设计大作业V带传动设计查参考文献[1]图5.7,得十二、参考文献[1]宋宝玉,王黎钦.机械设计.北京:高等教育出版社,2010[2]宋宝玉.机械设计课程设计指导书.北京:高等教育出版社,20066
