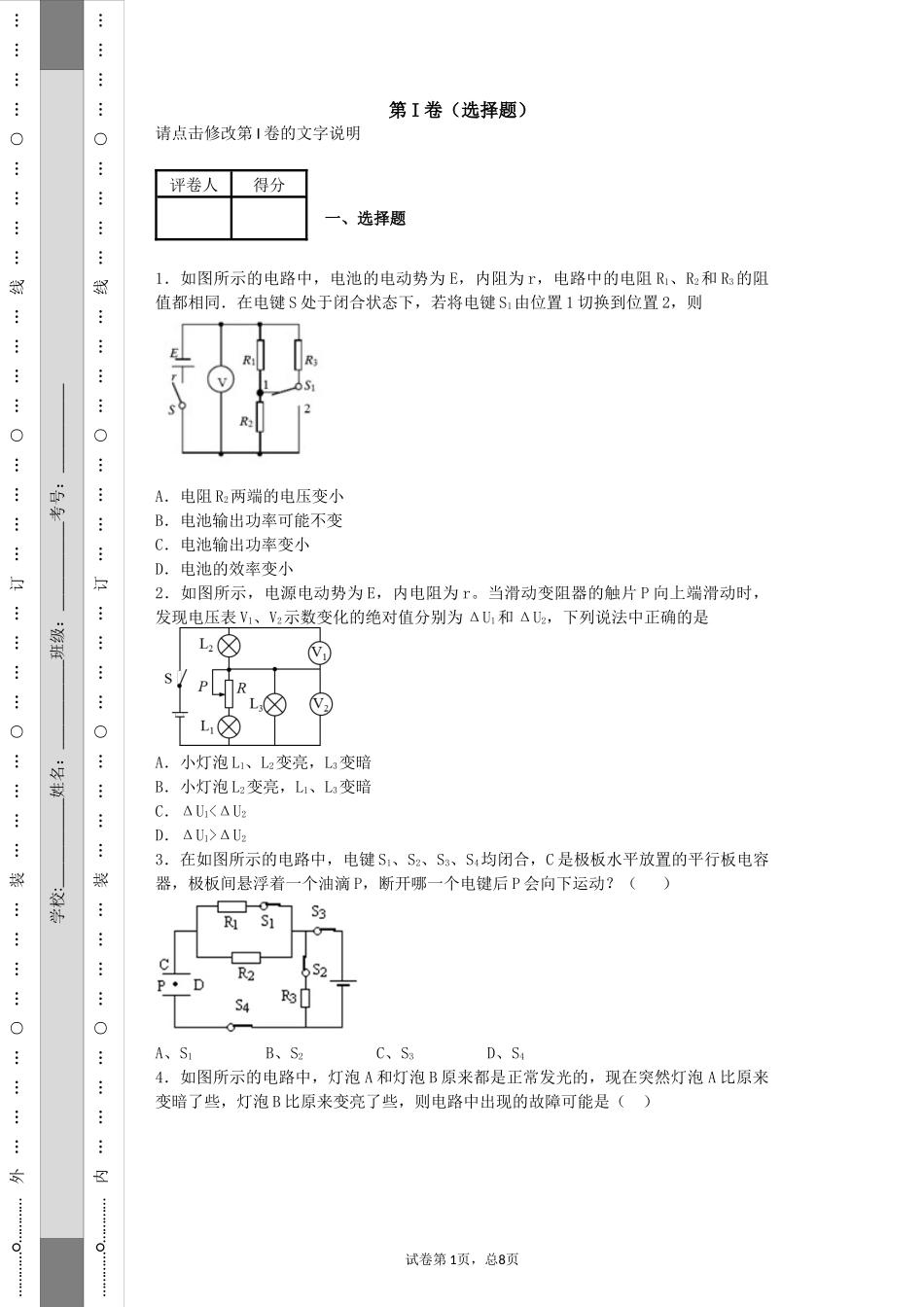

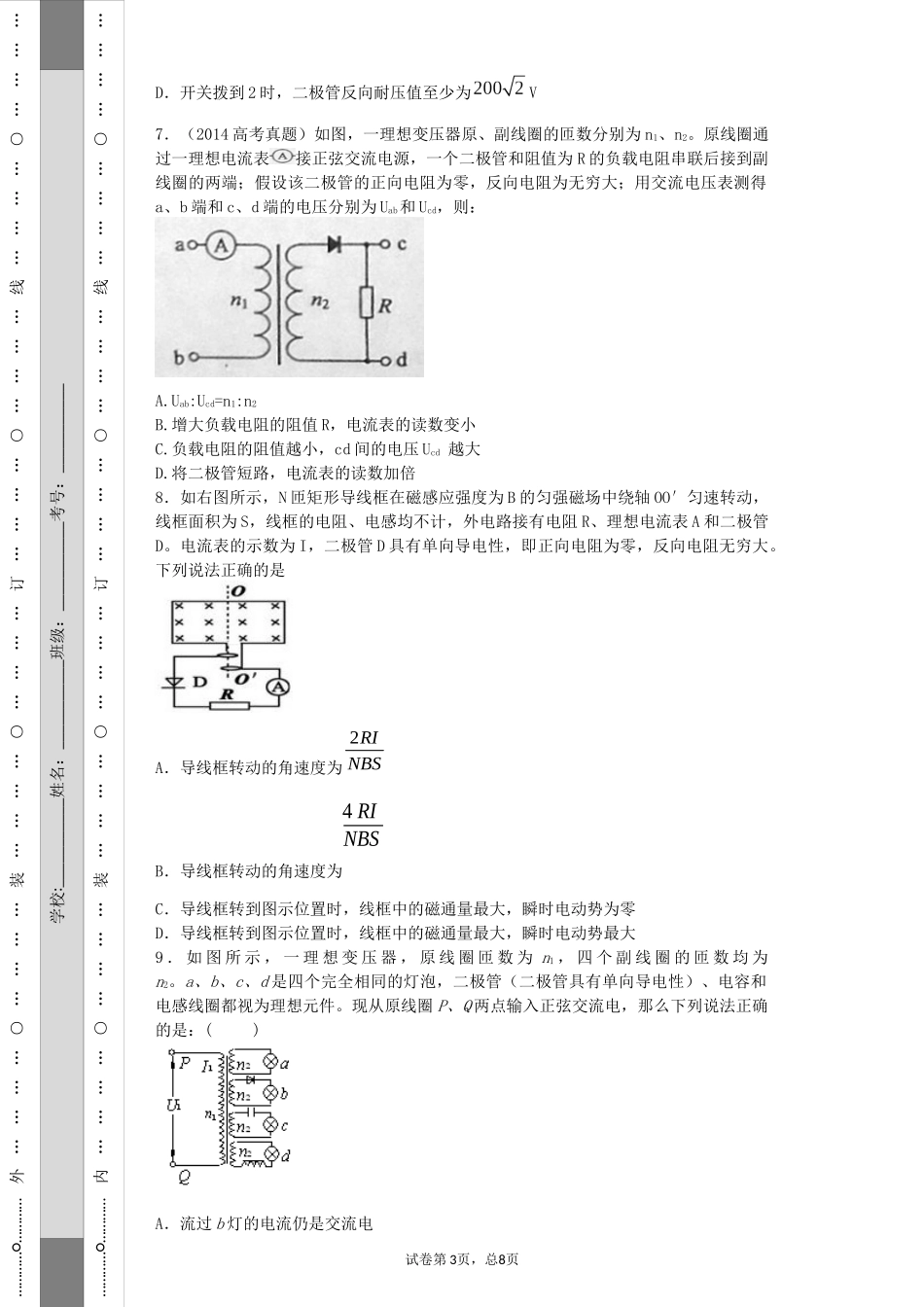

…………○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：___________班级：___________考号：___________…………○…………内…………○…………装…………○…………订…………○…………线…………○…………第I卷（选择题）请点击修改第I卷的文字说明评卷人得分一、选择题1．如图所示的电路中，电池的电动势为E，内阻为r，电路中的电阻R1、R2和R3的阻值都相同．在电键S处于闭合状态下，若将电键S1由位置1切换到位置2，则A．电阻R2两端的电压变小B．电池输出功率可能不变C．电池输出功率变小D．电池的效率变小2．如图所示，电源电动势为E，内电阻为r。当滑动变阻器的触片P向上端滑动时，发现电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，下列说法中正确的是A．小灯泡L1、L2变亮，L3变暗B．小灯泡L2变亮，L1、L3变暗C．ΔU1<ΔU2D．ΔU1>ΔU23．在如图所示的电路中，电键S1、S2、S3、S4均闭合，C是极板水平放置的平行板电容器，极板间悬浮着一个油滴P，断开哪一个电键后P会向下运动？（）A、S1B、S2C、S3D、S44．如图所示的电路中，灯泡A和灯泡B原来都是正常发光的，现在突然灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是（）试卷第1页，总8页…………○…………外…………○…………装…………○…………订…………○…………线…………○…………※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※…………○…………内…………○…………装…………○…………订…………○…………线…………○…………AB~DC12RAA．R3断路B．R1短路C．R2断路D．R1、R2同时短路5．如图，在AB间接入正弦交流电，AB间电压，通过理想变压器和二极管D1、D2给阻值R=20Ω的纯电阻负载供电，已知D1,D2为相同的理想二极管（正向电阻为O,反向电阻无穷大），变压器原线圈n1=110匝，副线圈n2=20匝，Q为副线圈正中央抽头。为保证安全，二极管的反向耐压值（加在二极管两端的反向电压高到一定值时，会将二极管击穿，使其失去单向导电能力）至少为U0,设电阻R上消耗的热功率为P，则有A.B.C.D.6．如图所示，理想变压器原副线圈匝数比为11∶5，现在原线圈AB之间加上(V)的正弦交流电，副线圈上接有一电阻，D为理想二极管，C为电容器，电阻与电容两支路可由一单刀双掷开关进行切换，则A．开关拨到1时，电流表示数为5.6AB．开关拨到1时，电流表示数为4AC．开关拨到2时，二极管反向耐压值至少为V试卷第2页，总8页…………○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：___________班级：___________考号：___________…………○…………内…………○…………装…………○…………订…………○…………线…………○…………D．开关拨到2时，二极管反向耐压值至少为V7．（2014高考真题）如图，一理想变压器原、副线圈的匝数分别为n1、n2。原线圈通过一理想电流表接正弦交流电源，一个二极管和阻值为R的负载电阻串联后接到副线圈的两端；假设该二极管的正向电阻为零，反向电阻为无穷大；用交流电压表测得a、b端和c、d端的电压分别为Uab和Ucd，则：A.Uab:Ucd=n1:n2B.增大负载电阻的阻值R，电流表的读数变小C.负载电阻的阻值越小，cd间的电压Ucd越大D.将二极管短路，电流表的读数加倍8．如右图所示，N匝矩形导线框在磁感应强度为B的匀强磁场中绕轴OO′匀速转动，线框面积为S，线框的电阻、电感均不计，外电路接有电阻R、理想电流表A和二极管D。电流表的示数为I，二极管D具有单向导电性，即正向电阻为零，反向电阻无穷大。下列说法正确的是A．导线框转动的角速度为B．导线框转动的角速度为4RINBSC．导线框转到图示位置时，线框中的磁通量最大，瞬时电动势为零D．导线框转到图示位置时，线框中的磁通量最大，瞬时电动势最大9．如图所示，一理想变压器，原线圈匝数为n1，四个副线圈的匝数均为n2。a、b、c、d是四个完全相同的灯泡，二极管（二极管具有单向导电性）、电容和电感线圈都视为理想元件。现从原线圈P、Q两点输入正弦交流电，...
