各种玻璃特性详细介绍VIP免费

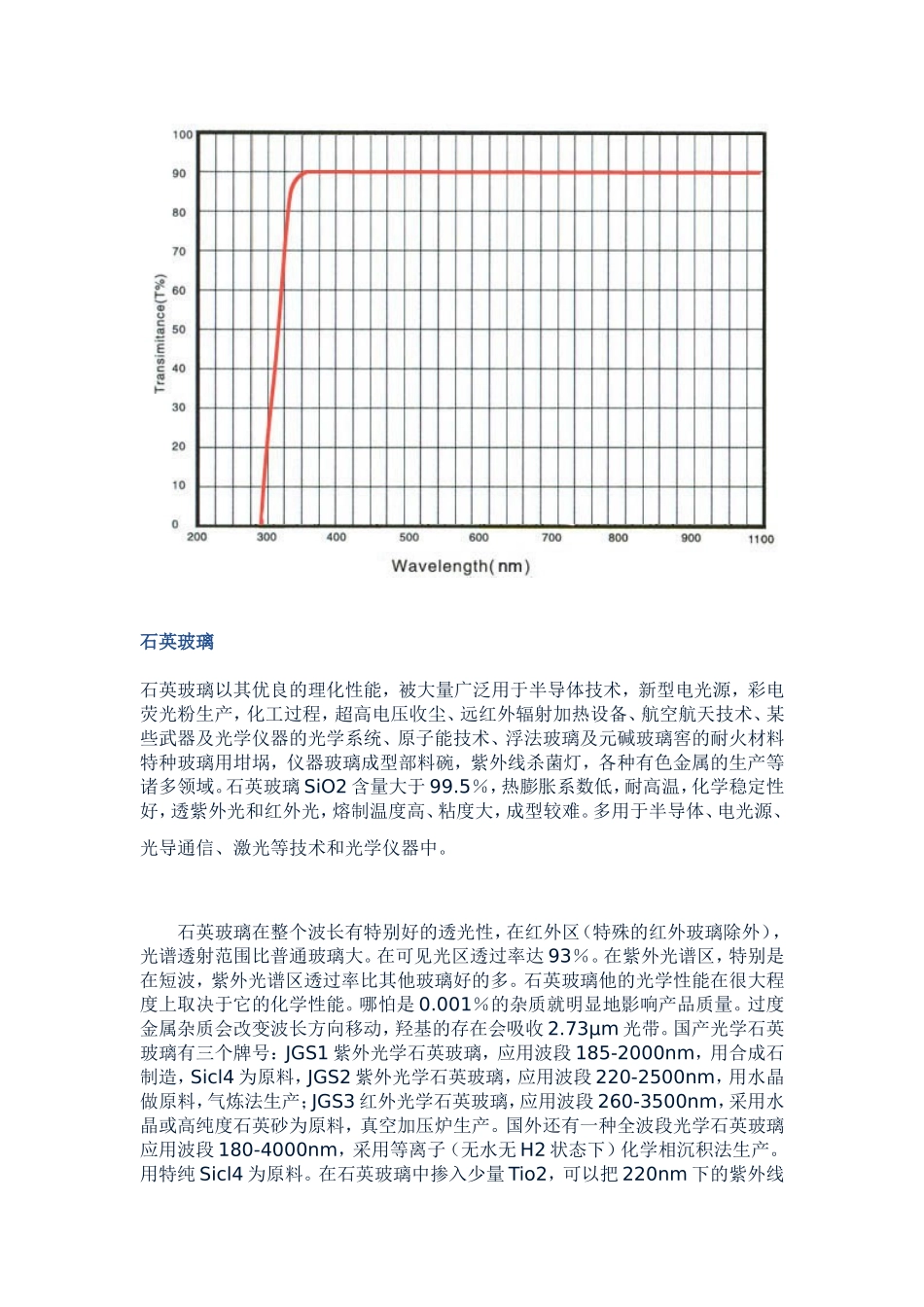

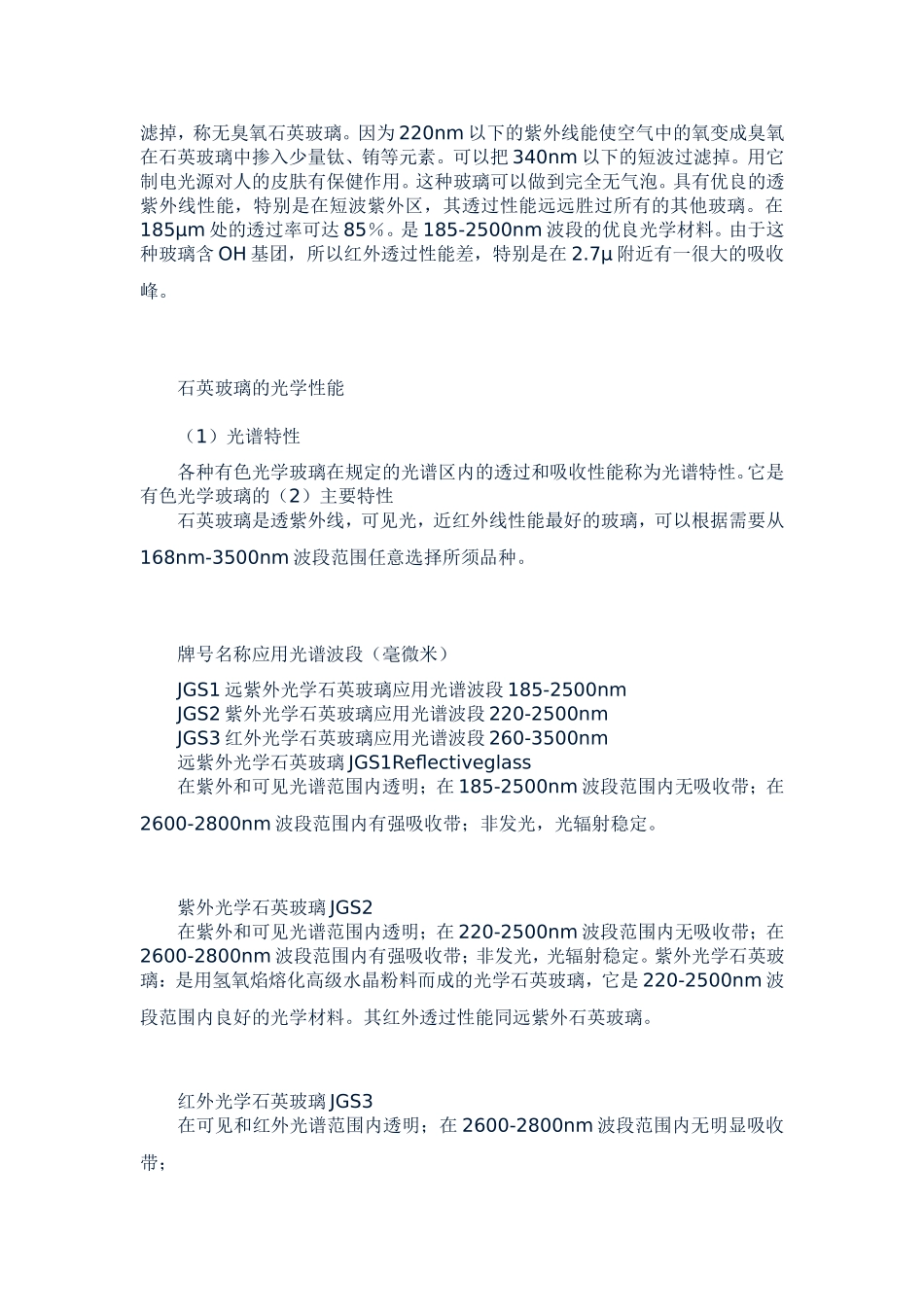

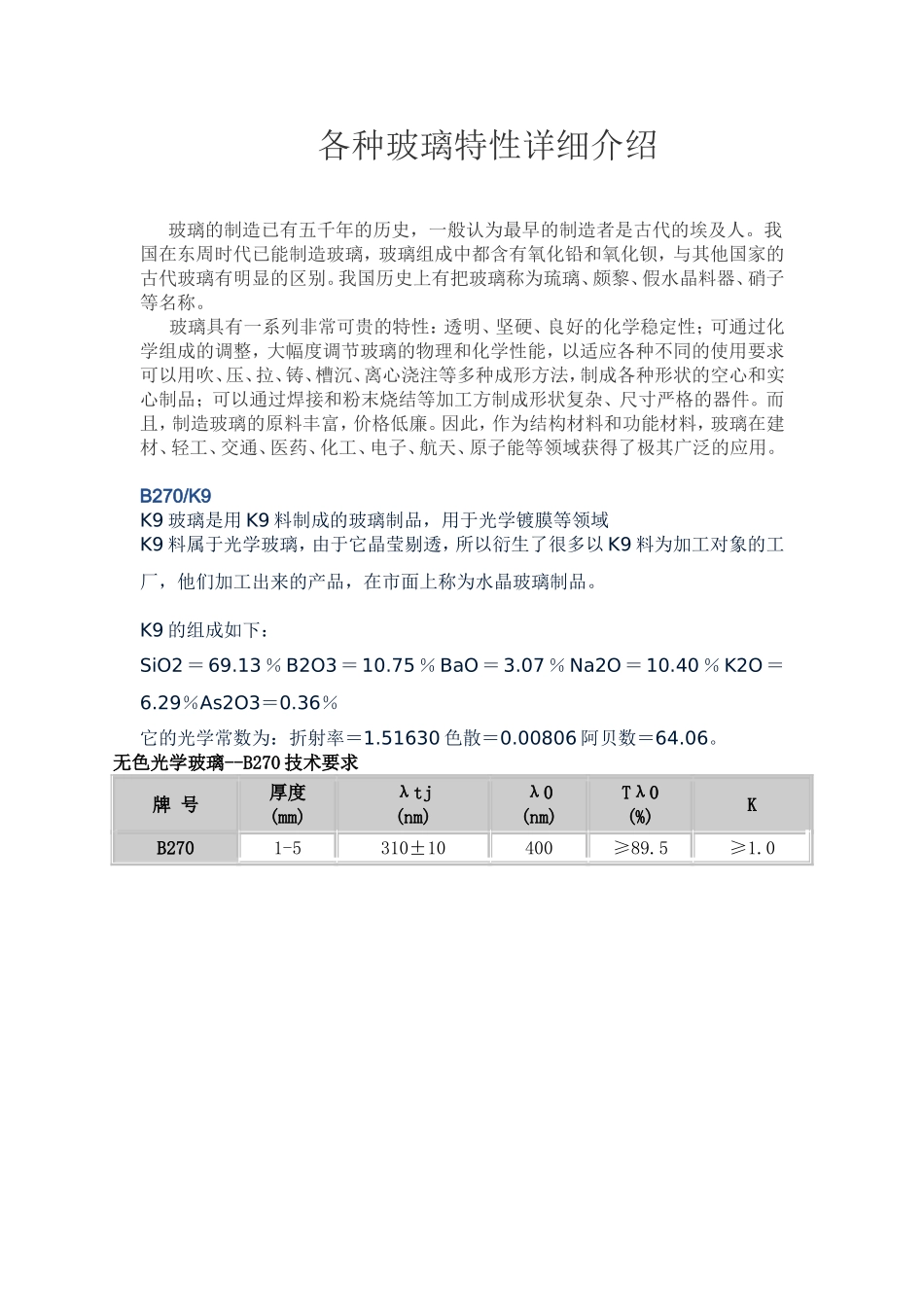

各种玻璃特性详细介绍玻璃的制造已有五千年的历史，一般认为最早的制造者是古代的埃及人。我国在东周时代已能制造玻璃，玻璃组成中都含有氧化铅和氧化钡，与其他国家的古代玻璃有明显的区别。我国历史上有把玻璃称为琉璃、颇黎、假水晶料器、硝子等名称。玻璃具有一系列非常可贵的特性：透明、坚硬、良好的化学稳定性；可通过化学组成的调整，大幅度调节玻璃的物理和化学性能，以适应各种不同的使用要求可以用吹、压、拉、铸、槽沉、离心浇注等多种成形方法，制成各种形状的空心和实心制品；可以通过焊接和粉末烧结等加工方制成形状复杂、尺寸严格的器件。而且，制造玻璃的原料丰富，价格低廉。因此，作为结构材料和功能材料，玻璃在建材、轻工、交通、医药、化工、电子、航天、原子能等领域获得了极其广泛的应用。B270/K9K9玻璃是用K9料制成的玻璃制品，用于光学镀膜等领域K9料属于光学玻璃，由于它晶莹剔透，所以衍生了很多以K9料为加工对象的工厂，他们加工出来的产品，在市面上称为水晶玻璃制品。K9的组成如下：SiO2＝69.13％B2O3＝10.75％BaO＝3.07％Na2O＝10.40％K2O＝6.29％As2O3＝0.36％它的光学常数为：折射率＝1.51630色散＝0.00806阿贝数＝64.06。无色光学玻璃--B270技术要求牌号厚度(mm)λtj(nm)λ0(nm)Tλ0(%)KB2701-5310±10400≥89.5≥1.0石英玻璃石英玻璃以其优良的理化性能，被大量广泛用于半导体技术，新型电光源，彩电荧光粉生产，化工过程，超高电压收尘、远红外辐射加热设备、航空航天技术、某些武器及光学仪器的光学系统、原子能技术、浮法玻璃及元碱玻璃窖的耐火材料特种玻璃用坩埚，仪器玻璃成型部料碗，紫外线杀菌灯，各种有色金属的生产等诸多领域。石英玻璃SiO2含量大于99.5％，热膨胀系数低，耐高温，化学稳定性好，透紫外光和红外光，熔制温度高、粘度大，成型较难。多用于半导体、电光源、光导通信、激光等技术和光学仪器中。石英玻璃在整个波长有特别好的透光性，在红外区（特殊的红外玻璃除外），光谱透射范围比普通玻璃大。在可见光区透过率达93％。在紫外光谱区，特别是在短波，紫外光谱区透过率比其他玻璃好的多。石英玻璃他的光学性能在很大程度上取决于它的化学性能。哪怕是0.001％的杂质就明显地影响产品质量。过度金属杂质会改变波长方向移动，羟基的存在会吸收2.73µm光带。国产光学石英玻璃有三个牌号：JGS1紫外光学石英玻璃，应用波段185-2000nm，用合成石制造，Sicl4为原料，JGS2紫外光学石英玻璃，应用波段220-2500nm，用水晶做原料，气炼法生产；JGS3红外光学石英玻璃，应用波段260-3500nm，采用水晶或高纯度石英砂为原料，真空加压炉生产。国外还有一种全波段光学石英玻璃应用波段180-4000nm，采用等离子（无水无H2状态下）化学相沉积法生产。用特纯Sicl4为原料。在石英玻璃中掺入少量Tio2，可以把220nm下的紫外线滤掉，称无臭氧石英玻璃。因为220nm以下的紫外线能使空气中的氧变成臭氧在石英玻璃中掺入少量钛、铕等元素。可以把340nm以下的短波过滤掉。用它制电光源对人的皮肤有保健作用。这种玻璃可以做到完全无气泡。具有优良的透紫外线性能，特别是在短波紫外区，其透过性能远远胜过所有的其他玻璃。在185µm处的透过率可达85％。是185-2500nm波段的优良光学材料。由于这种玻璃含OH基团，所以红外透过性能差，特别是在2.7µ附近有一很大的吸收峰。石英玻璃的光学性能（1）光谱特性各种有色光学玻璃在规定的光谱区内的透过和吸收性能称为光谱特性。它是有色光学玻璃的（2）主要特性石英玻璃是透紫外线，可见光，近红外线性能最好的玻璃，可以根据需要从168nm-3500nm波段范围任意选择所须品种。牌号名称应用光谱波段（毫微米）JGS1远紫外光学石英玻璃应用光谱波段185-2500nmJGS2紫外光学石英玻璃应用光谱波段220-2500nmJGS3红外光学石英玻璃应用光谱波段260-3500nm远紫外光学石英玻璃JGS1Reflectiveglass在紫外和可见光谱范围内透明；在185-2500nm波段范围内无吸收带；在2600-2800nm波段范围内有强吸收带；非发光，光辐射稳定。紫外光学石英玻璃JGS2在紫外和可见光谱范围内透明；在220-2500nm波段范围内无吸收带；在2600-2800...
