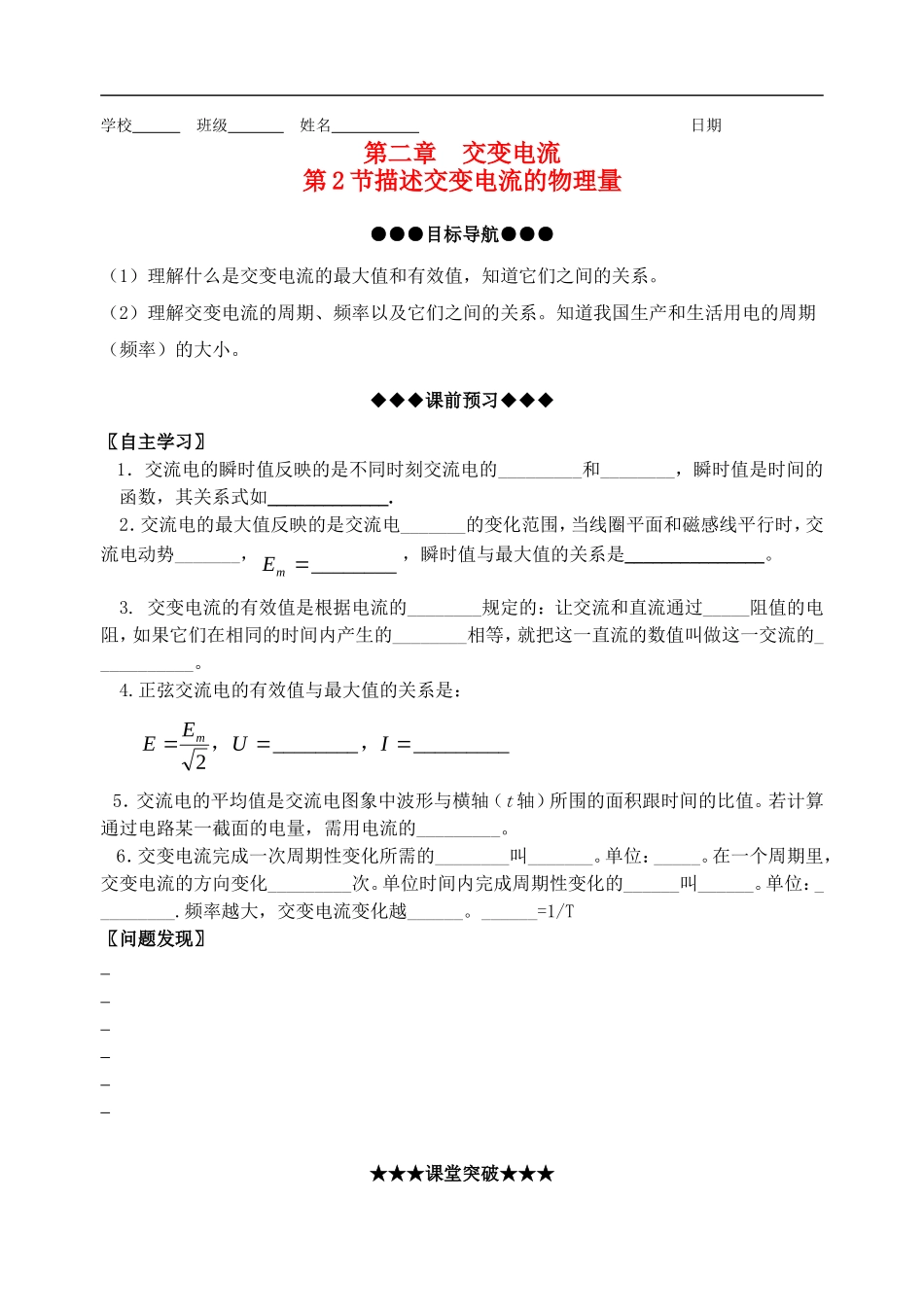

学校班级姓名日期第二章交变电流第2节描述交变电流的物理量●●●目标导航●●●（1）理解什么是交变电流的最大值和有效值，知道它们之间的关系。（2）理解交变电流的周期、频率以及它们之间的关系。知道我国生产和生活用电的周期（频率）的大小。◆◆◆课前预习◆◆◆〖自主学习〗1．交流电的瞬时值反映的是不同时刻交流电的_________和________，瞬时值是时间的函数，其关系式如_____________.2．交流电的最大值反映的是交流电_______的变化范围，当线圈平面和磁感线平行时，交流电动势_______，________mE，瞬时值与最大值的关系是_______________。3.交变电流的有效值是根据电流的________规定的：让交流和直流通过_____阻值的电阻，如果它们在相同的时间内产生的________相等，就把这一直流的数值叫做这一交流的___________。4.正弦交流电的有效值与最大值的关系是：_________________2IUEEm，，5．交流电的平均值是交流电图象中波形与横轴（t轴）所围的面积跟时间的比值。若计算通过电路某一截面的电量，需用电流的_________。6．交变电流完成一次周期性变化所需的________叫_______。单位：_____。在一个周期里，交变电流的方向变化_________次。单位时间内完成周期性变化的______叫______。单位：_________.频率越大，交变电流变化越______。______=1/T〖问题发现〗★★★课堂突破★★★编写人：卜玉林审核人：审定人：〖探究1〗峰值和有效值：生活当中哪些数值指的是交流电的有效值；哪些问题在计算时用的是交流电的有效值？〖典例1〗某交流电压瞬时表达式tu100sin26，则下列说法正确的是（）A．用交流电压表测电源电压，示数为6V2B．用此电源给打点计时器供电，其打点的时间间隔为0.02秒C．把标有“6V，2W”的小灯泡接在此电源上，小灯泡将正常发光D．把标有“6V，2W”的小灯泡接在此电源上，小灯泡将被烧毁【归纳反思】〖探究2〗非正弦式交变电流的有效值：非正弦式交变电流的有效值，如何计算？〖典例2〗如图表示一交流随时间变化的图像，求此交流的有效值。【归纳反思】〖探究3〗有效值与平均值的区别：讨论什么情况下用有效值、什么情况下用平均值计算？-2-〖典例3〗交流发电机矩形线圈的边长ab=cd=40cm，bc=ad=20cm，共50匝，线圈电阻r=1Ω。线圈在B=0.2T的匀强磁场中，绕垂直磁场方向的轴OO’以100r/s的转速匀速转动，外接电阻R=9Ω。求：（1）电压表读数；（2）电阻R上的电功率（3）线圈转动一周流过电阻R的电量【归纳反思】▲▲▲当堂展示▲▲▲BbcadO’ωOR编写人：卜玉林审核人：审定人：1．交变电流电压表达式为u＝20sin314tV，求这个交变电压的最大值U、有效值U、周期T、频率f。画出交变电流的u-t图像。2．交变电流随时间变化图象如图所示，则交变电流有效值为()A.5AB.5AC.3.5AD.3.5A3.如图所示表示一交流电随时间而变化的图像，其中电流的正值为正弦曲线的正半周，其最大值为I；电流的负值的强度为I，,则该交流电的有效值为（）2.mIAmIB2.mIC.mID23.第1节交变电流班级姓名评价■■■课时作业■■■-4-1.把220V的正弦式电流接在440Ω电阻两端，则该电阻的电流峰值A.0.5AB.0.52AC.22AD.2A2.电路如图所示，交变电流电源的电压是6V，它跟电阻R1、R2及电容C、电压表一起连成如图电路.忽略电源内阻，为保证电容器不击穿，电容器耐压值U2和电压表示数U1分别为A.U1=62VB.U2=6VC.U1=6VD.U2≥62V3.两个相同电阻分别通以下图两种电流，则在一个周期内产生的热量QA∶QB=_______.4.关于正弦式电流的有效值，下列说法中正确的是A.有效值就是交流电在一周期内的平均值B.交流电的有效值是根据电流的热效应来定义的C.在交流电路中，交流电流表和交流电压表的示数表示的都是有效值D.对于正弦式电流，最大值的平方等于有效值平方的2倍■■■交流台■■■编写人：卜玉林审核人：审定人：-6-在本节课学习中你还存在哪些疑难问题？由本节课学习你引发了哪些新问题？教师答疑教师评价批改日期
