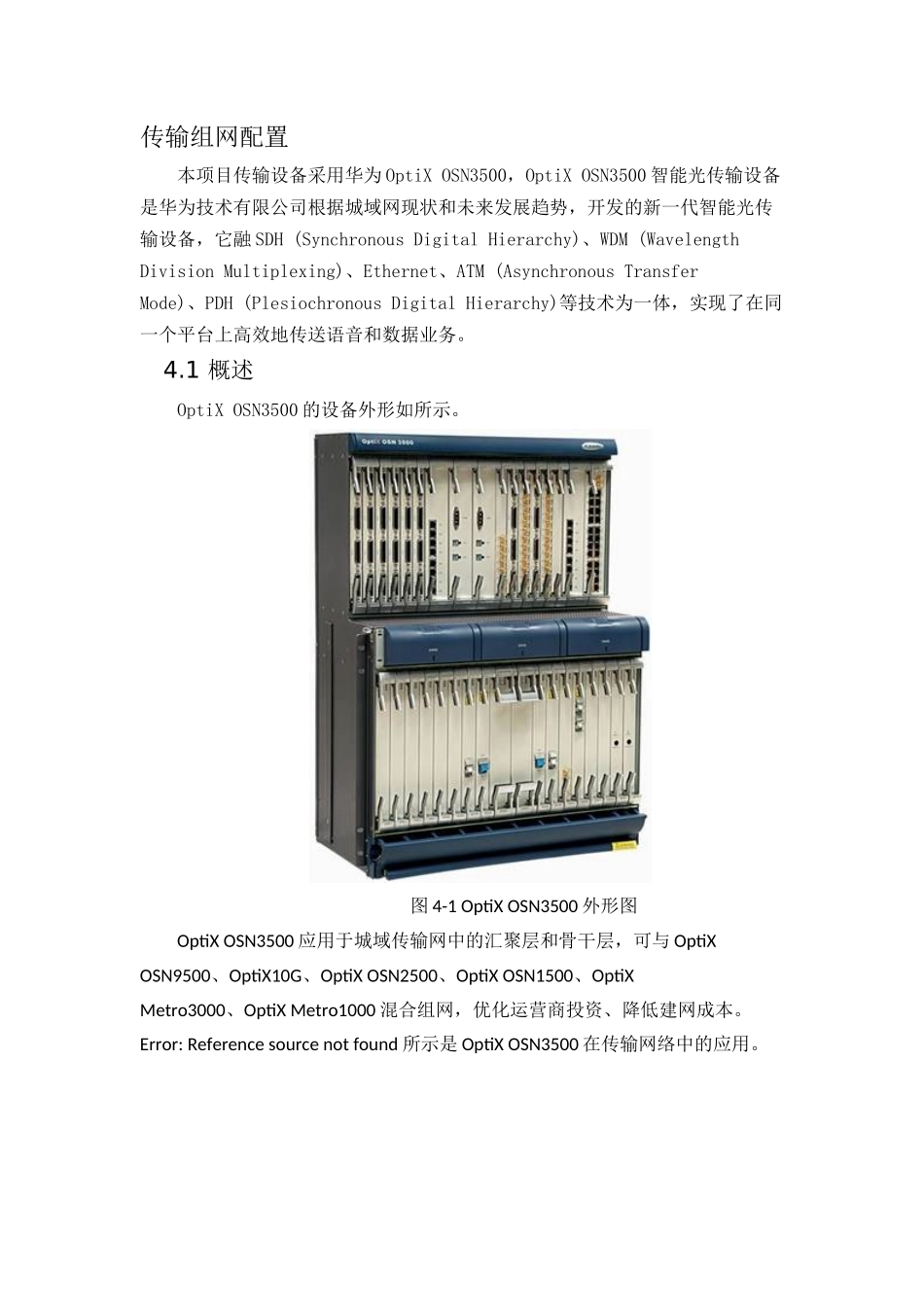

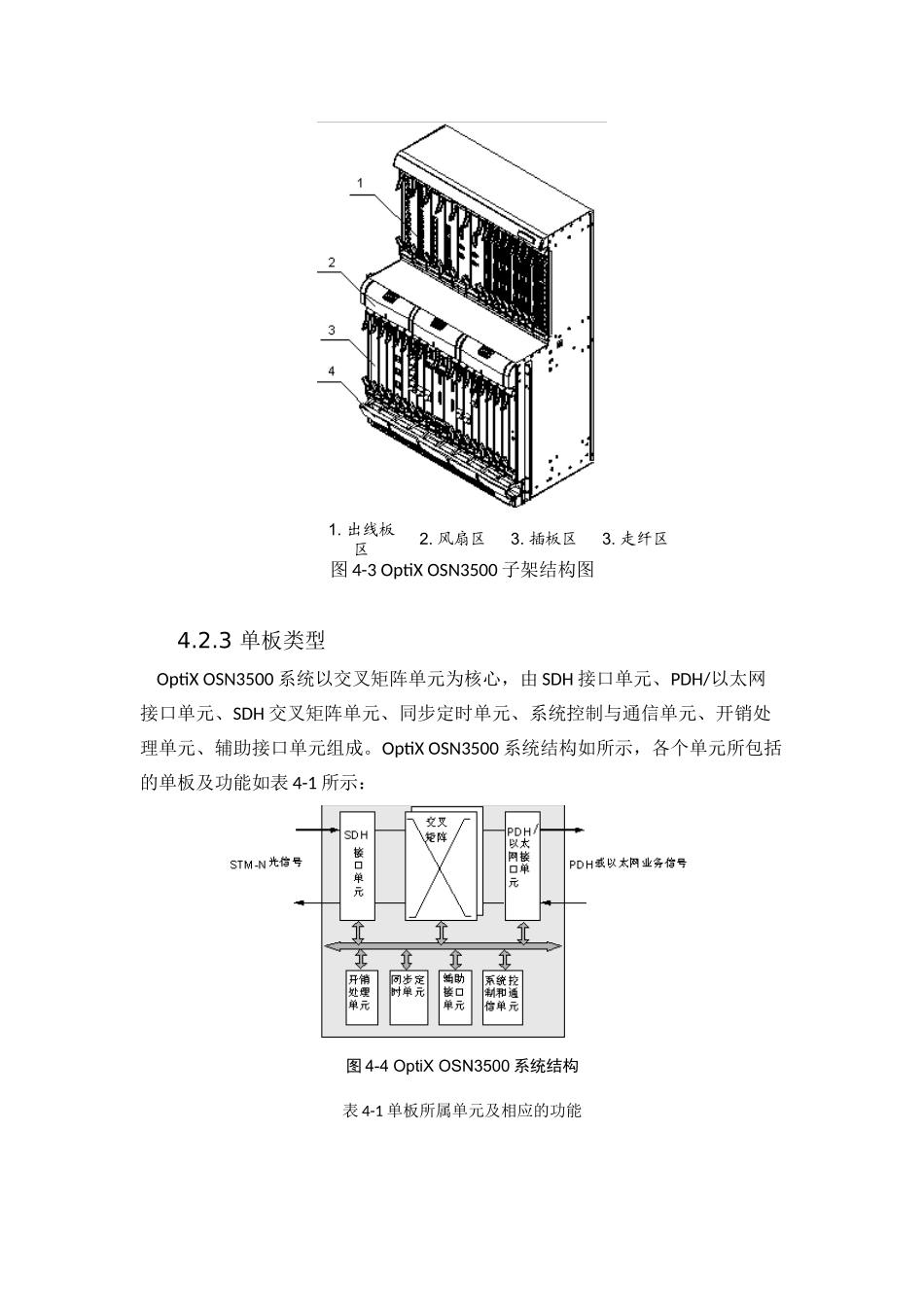

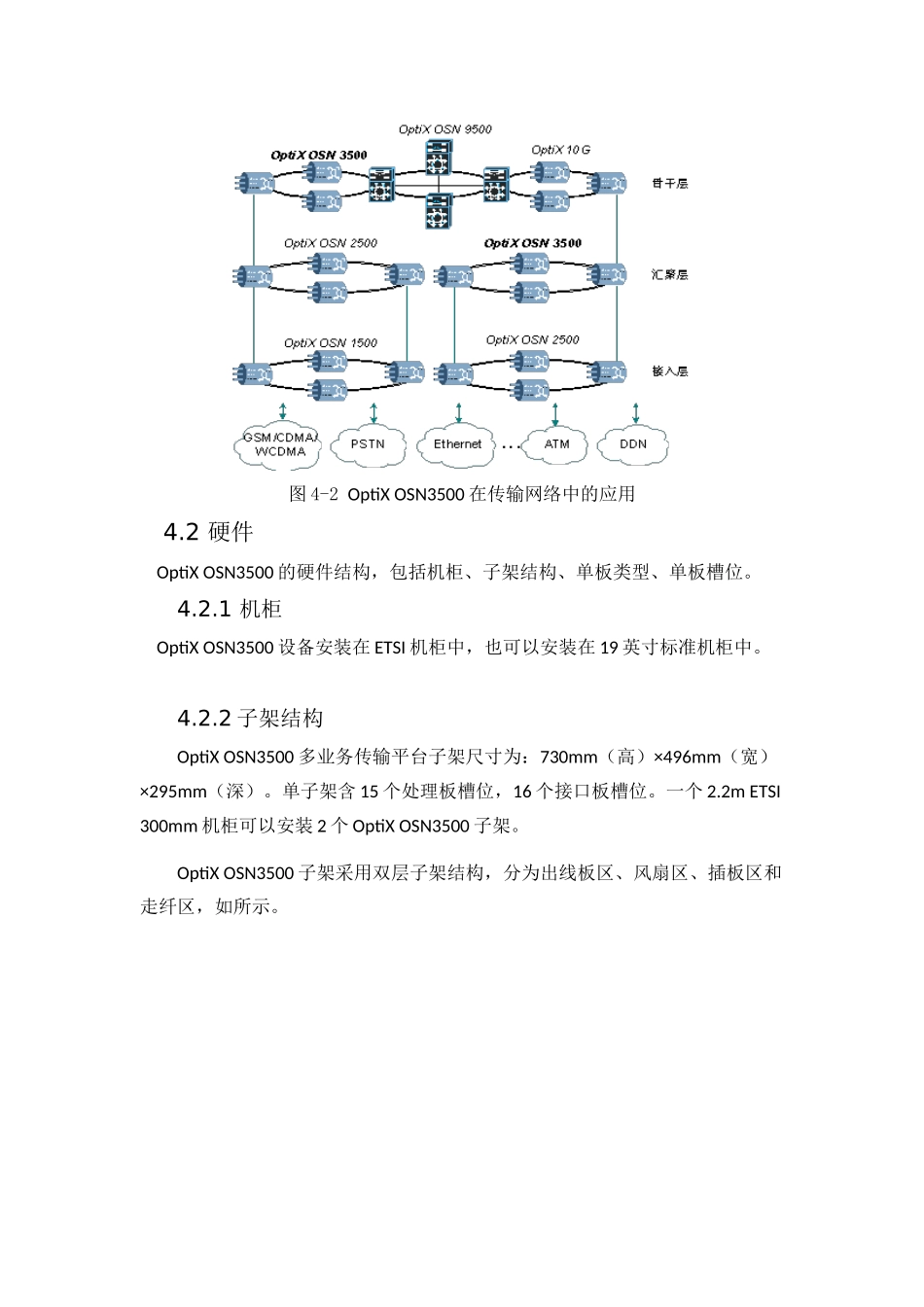

传输组网配置本项目传输设备采用华为OptiXOSN3500，OptiXOSN3500智能光传输设备是华为技术有限公司根据城域网现状和未来发展趋势，开发的新一代智能光传输设备，它融SDH(SynchronousDigitalHierarchy)、WDM(WavelengthDivisionMultiplexing)、Ethernet、ATM(AsynchronousTransferMode)、PDH(PlesiochronousDigitalHierarchy)等技术为一体，实现了在同一个平台上高效地传送语音和数据业务。4.1概述OptiXOSN3500的设备外形如所示。图4-1OptiXOSN3500外形图OptiXOSN3500应用于城域传输网中的汇聚层和骨干层，可与OptiXOSN9500、OptiX10G、OptiXOSN2500、OptiXOSN1500、OptiXMetro3000、OptiXMetro1000混合组网，优化运营商投资、降低建网成本。Error:Referencesourcenotfound所示是OptiXOSN3500在传输网络中的应用。图4-2OptiXOSN3500在传输网络中的应用4.2硬件OptiXOSN3500的硬件结构，包括机柜、子架结构、单板类型、单板槽位。4.2.1机柜OptiXOSN3500设备安装在ETSI机柜中，也可以安装在19英寸标准机柜中。4.2.2子架结构OptiXOSN3500多业务传输平台子架尺寸为：730mm（高）×496mm（宽）×295mm（深）。单子架含15个处理板槽位，16个接口板槽位。一个2.2mETSI300mm机柜可以安装2个OptiXOSN3500子架。OptiXOSN3500子架采用双层子架结构，分为出线板区、风扇区、插板区和走纤区，如所示。1.出线板区2.风扇区3.插板区3.走纤区图4-3OptiXOSN3500子架结构图4.2.3单板类型OptiXOSN3500系统以交叉矩阵单元为核心，由SDH接口单元、PDH/以太网接口单元、SDH交叉矩阵单元、同步定时单元、系统控制与通信单元、开销处理单元、辅助接口单元组成。OptiXOSN3500系统结构如所示，各个单元所包括的单板及功能如表4-1所示：图4-4OptiXOSN3500系统结构表4-1单板所属单元及相应的功能系统单元所包括的单板单元功能SDH接口单元处理板SF64、SL64、SL16、SLQ4、SLD4、SL4、SLQ1、SL1、SEP1接入并处理STM-1/STM-4/STM-16/STM-64速率及STM-4c/STM-16c/STM-64c级联的光信号；接入、处理并实现对STM-1（电）速率的信号的TPS保护。出线板EU08、OU08、EU04保护倒换板TSB8、TSB4PDH接口单元处理板SPQ4、PD3、PL3、PQ1、PQM接入并处理E1、E1/T1、E3/T3、E4/STM-1速率的PDH电信号，并实现TPS保护。出线板MU04、D34S、C34S、D75S、D12S、D12B以太网接口单元处理板EGS2、EGT2、EFS0、EFS4接入并处理1000Base-SX/LX/ZX、100Base-FX、10/100Base-TX以太网信号。出线板ETS8（支持TPS）、ETF8、EFF8RPR（ResilientPacketRing）处理单元处理板EMR0接入和处理1000Base-SX/LX/ZX、100Base-FX、10/100Base-TX以太网业务，支持RPR特性。出线板ETF8、EFF8ATM接口单元ADL4、ADQ1接入并处理STM-4、STM-1和E3接口的ATM信号。WDM单元MR2A、MR2C提供任意相邻两个波长的分插复用功能。LWX实现任意速率（10Mbit/s～2.7Gbit/sNRZ码信号）客户侧波长和满足G.692标准波长之间的转换。SDH交叉矩阵单元GXCSA、EXCSA、UXCSA、UXCSB、XCE完成业务的交叉连接功能，并为设备提供时钟功能。同步定时单元系统控制与通信单元SCC提供系统控制和通信功能，并处理SDH信号的开销。开销处理单元电源输入单元PIU电源的引入和防止设备受异常电源的干扰。辅助接口单元AUX为设备提供管理和辅助接口。风扇单元FAN为设备散热。系统单元所包括的单板单元功能其他功能单元光放大板BA2、BPA、61COA、62COA实现光功率放大和前置放大。色散补偿板DCU实现STM-64光信号的色散补偿。4.2.4单板槽位所示为OptiXOSN3500设备的槽位分布图。图4-5OptiXOSN3500设备的槽位分布OptiXOSN3500子架采用双层子架结构，下层为处理板槽位，上层为对应的出线板槽位，两者之间的对应关系如下表4-2所示：表4-2出线板槽位和处理板槽位的对应关系处理板槽位对应出线板槽位处理板槽位对应出线板槽位slot2slot19、20slot3slot21、22slot4slot23、24slot5slot25、26slot13slot29、30slot14slot31、32slot15slot33、34slot16slot35、364.3功能4.3.1接入容量选择不同类型的交叉板时，OptiXOSN3500的槽位接入容量不同。本项目采用交叉容量为40Gbit/s的模式搭建。和分别给出了交叉容量为40Gbit/s和...
