华为RTWP深度理解VIP免费

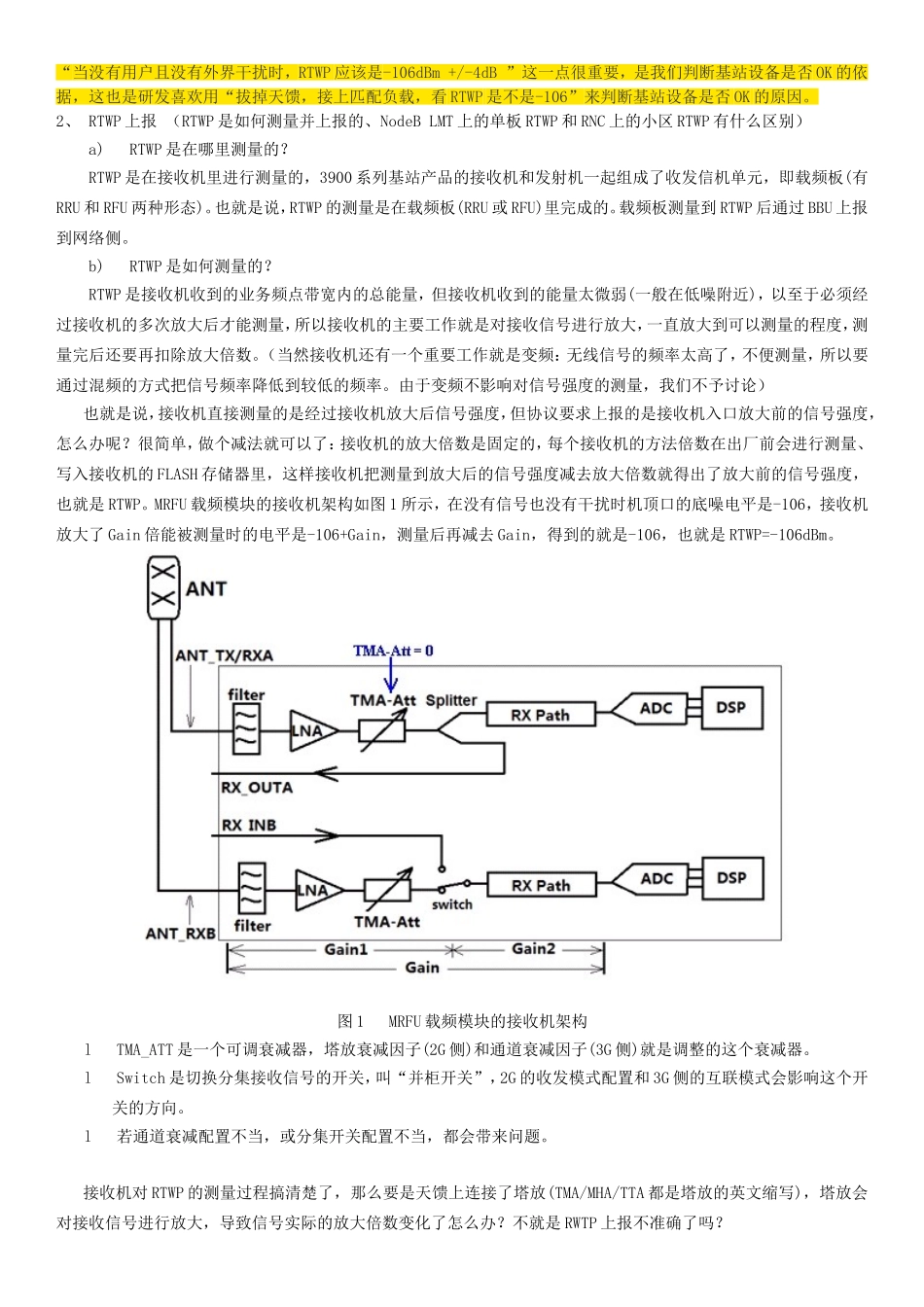

UMTS里的RTWP问题一直是老大难问题，兄弟们应该都被RTWP折腾过。根据与一些兄弟的沟通了解，发现大部分兄弟不太搞得清楚RTWP是什么，面对RTWP问题往往也没有有效的处理措施，很多问题即使反馈到研发定位往往也比较困难。本帖希望可以通过一些技术交流和探讨搞让大家对RTWP这个东东看的更清楚一点。作为老大难问题，RTWP实在不是一件可以很简单就讲清楚的事，考虑到篇幅问题，本帖大致分为如下几个内容探讨：1，RTWP基本原理(什么是RTWP、RTWP正常的范围是多少）2，RTWP上报（RTWP是如何测量并上报的、NodeBLMT上的单板RTWP和RNC上的小区RTWP有什么区别）3，RTWP问题分类(有哪几类RTWP问题、各类问题的特点是什么）4，RTWP问题定位(RTWP问题定位的方法论、网上RTWP问题的常见原因是什么)5，其他(没想好有哪些，根据大家的讨论看看再补充哪些东东)本次先开篇，正文后续慢慢补充，欢迎大家讨论并共享经验，希望大家通过讨论和共享共同提升。1，RTWP基本概念介绍a)什么是RTWPRTWP是UMTS系统里的概念(LTE也有这个概念，与UMTS大同小异，本帖基于UMTS进行讨论)，是recivetotalwidebandpower的缩写，定义的是NodeB接收机收到的载波频点对应的3.84MHz带宽内的总能量，包含了业务信号、干扰、热噪声，单位是dBm。RTWP包含了业务信号、干扰、噪声这3个信息。对业务信号的功控是UMTS的核心技术（UMTS是自干扰系统，即每个扇区的业务信号对周围扇区来说就是干扰，所以UMTS对功控要求极高，必须把业务信号的强度控制在刚好可以支撑业务的水平上）；干扰是无线通信系统面临的TOP问题；对噪声的测量和上报是接收机的基本功能。要是功控做的不好，或者有干扰，或者通道增益配置有误，或者接收机故障都可以反映到RTWP上，众多重要指标都集中体现在了RTWP上，也就不难理解为什么大家都非常关注RTWP了，也不难理解为什么RTWP老出事了。b)RTWP的正常范围是多少RTWP是载波频点带宽内的总能量，包含了业务信号、干扰、热噪声，所以要讨论RTWP正常值是多少，就要分别讨论这3个成分：1，热噪声是已知的、恒定的。热噪声是自然界的底噪，也被成为背景噪声，是自然界能量的下限，即实际能量只能大于等于热噪声，而不可能小于热噪声。产生热噪声的根源是温度，单位带宽内的热噪声功率只与温度有关。在常温下，热噪声的能量密度是-174dBm/Hz，折算到3.84MHz带内的热噪声能量就是-174+10*log(3.84*10e6)=-108dBm，热噪声经过接收机放大后会有2dB左右的恶化，变为-106dBm左右。后续为了方便讨论，可以近似认为3.84MHz带宽内的热噪声能量就是-106dBm。2，业务信号是未知的、变化的，业务信号的能量大小与话务模型、业务量、用户的接入和释放、功率控制等很多因素都有关系，而且比较复杂，但有一点是可以确认的：没有业务信号时，业务信号的能量就是0了。3，干扰是未知的、变化的，干扰是无线通信里永远的难题，主要有外界干扰、直放站干扰、天馈互调干扰、异系统阻塞干扰等，干扰的大小基本取决于环境因素，在通信系统里是需要尽量减小和避免干扰的，也就是说我们的目标是没有干扰，即目标是干扰的能量也是0。另外，3GPP协议对RTWP测量精度的规定为+/-4dB(不可能一点误差都没有，是吧)，也就是说，当没有用户且没有外界干扰时，RTWP应该是-106dBm+/-4dB(也就是热噪声的能量)。当有干扰或有业务信号时，RTWP都会有所抬升。“当没有用户且没有外界干扰时，RTWP应该是-106dBm+/-4dB”这一点很重要，是我们判断基站设备是否OK的依据，这也是研发喜欢用“拔掉天馈，接上匹配负载，看RTWP是不是-106”来判断基站设备是否OK的原因。2、RTWP上报（RTWP是如何测量并上报的、NodeBLMT上的单板RTWP和RNC上的小区RTWP有什么区别）a)RTWP是在哪里测量的？RTWP是在接收机里进行测量的，3900系列基站产品的接收机和发射机一起组成了收发信机单元，即载频板(有RRU和RFU两种形态)。也就是说，RTWP的测量是在载频板(RRU或RFU)里完成的。载频板测量到RTWP后通过BBU上报到网络侧。b)RTWP是如何测量的？RTWP是接收机收到的业务频点带宽内的总能量，但接收机收到的能量太微弱(一般在低噪附近)，以至于必须经过接收机的多次放大后才能测量...
