华电教学楼施工方案VIP免费

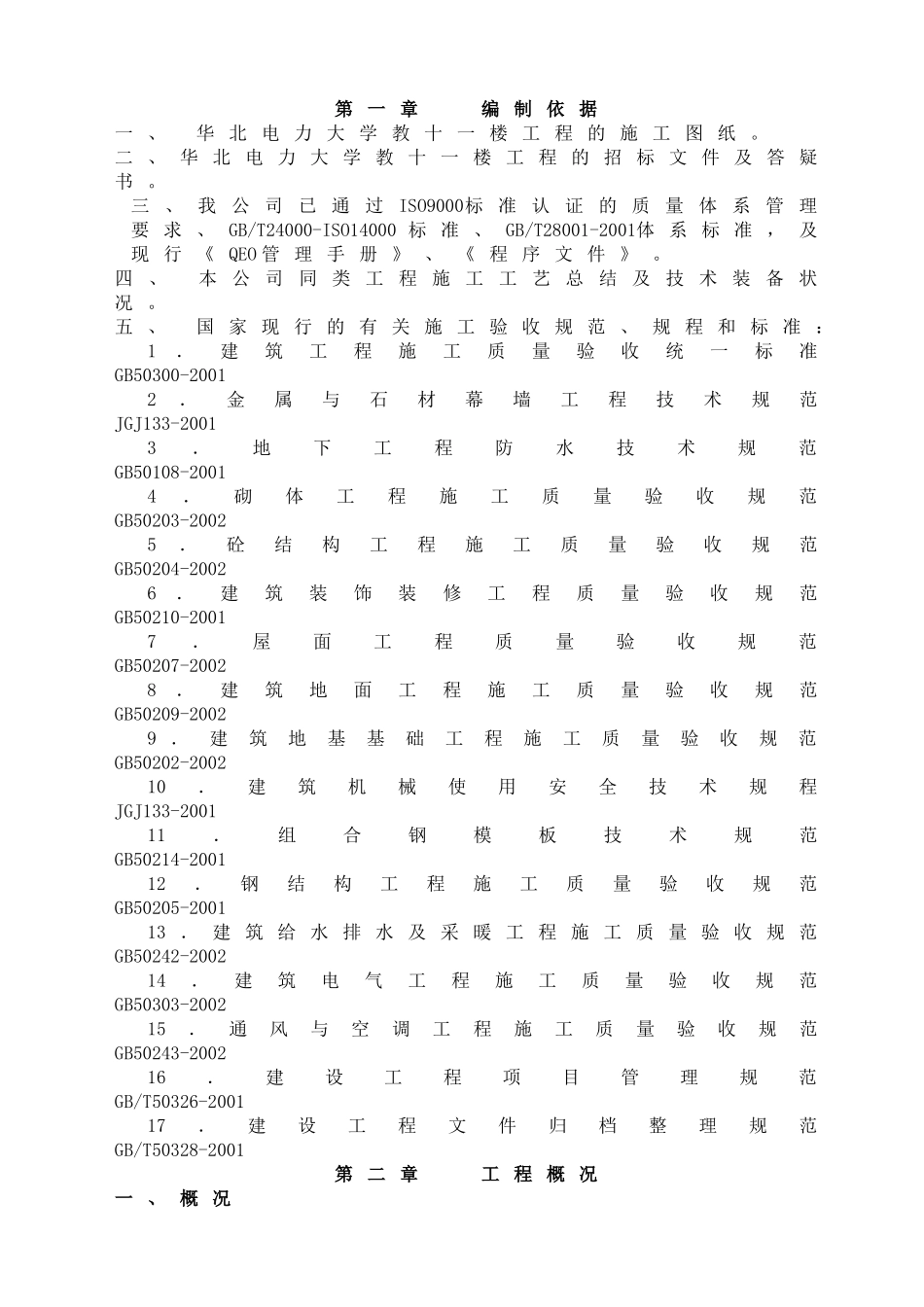

华电教学楼施工方案_第1页
1/52
华电教学楼施工方案_第2页
2/52
华电教学楼施工方案_第3页
3/52
第一章编制依据一、华北电力大学教十一楼工程的施工图纸。二、华北电力大学教十一楼工程的招标文件及答疑书。三、我公司已通过ISO9000标准认证的质量体系管理要求、GB/T24000-ISO14000标准、GB/T28001-2001体系标准,及现行《QEO管理手册》、《程序文件》。四、本公司同类工程施工工艺总结及技术装备状况。五、国家现行的有关施工验收规范、规程和标准:1.建筑工程施工质量验收统一标准GB50300-20012.金属与石材幕墙工程技术规范JGJ133-20013.地下工程防水技术规范GB50108-20014.砌体工程施工质量验收规范GB50203-20025.砼结构工程施工质量验收规范GB50204-20026.建筑装饰装修工程质量验收规范GB50210-20017.屋面工程质量验收规范GB50207-20028.建筑地面工程施工质量验收规范GB50209-20029.建筑地基基础工程施工质量验收规范GB50202-200210.建筑机械使用安全技术规程JGJ133-200111.组合钢模板技术规范GB50214-200112.钢结构工程施工质量验收规范GB50205-200113.建筑给水排水及采暖工程施工质量验收规范GB50242-200214.建筑电气工程施工质量验收规范GB50303-200215.通风与空调工程施工质量验收规范GB50243-200216.建设工程项目管理规范GB/T50326-200117.建设工程文件归档整理规范GB/T50328-2001第二章工程概况一、概况1、华北电力大学教十一楼工程,框架结构,柱下独立基础和柱下条形基础,地上五层,局部三、四层,建筑面积28165.6m2,建筑总高度23.8m。2、设计级别见下表:建筑主要功能教室和办公耐久年限二级耐火等级一级屋面防水等级Ⅲ级抗震设防烈度七度二、建筑与结构部分1、墙体:±0.000以上为加气混凝土砌块墙,M5混合砂浆;±0.000以下为烧结页岩砖,M7.5水泥砂浆。2、门窗:外窗均为断桥隔热铝合金中空玻璃窗,内门为优质夹板木门或防盗门。3、防水做法:卫生间及前室等有防水要求的地面1.2厚聚乙烯丙纶高分子防水屋面防水SBS改性沥青防水卷材4厚4、装修做法外墙灰色花岗岩及灰色面砖、玻璃幕墙、刷白色涂料内墙釉面砖、白色乳胶漆墙面。顶棚硅钙板、PVC条板、白色乳胶漆楼地面磨光花岗岩、防静电活动地板、水泥砂浆5、混凝土:结构单元构件部位砼强度等级备注基础垫层C10基础、基础梁C30柱A、B、C、D、E区基础顶~标高5.05C35A、B、C、D、E区标高5.05以上C30F、G区C30主体结构梁、板、楼梯C30构造柱、圈梁、过梁C206、钢筋:钢筋采用Ⅰ级、Ⅱ级、Ⅲ级钢筋。钢筋连接宜为机械连接、绑扎搭接及焊接接头位置宜设置在受力较小处,在同一根钢筋上宜少设接头。三、电气部分1、本工程包括电力、防雷接地及照明系统。2、该建筑物内走廊照明、电梯和消防设备为二级负荷,其余为三级负荷。3、六路~220/380V电源引自校内变电所内的不同低压母线段。4、低压配电系统采用放射式的配电方式,其中消防负荷采用双回路未端自动切换方式配电。电力干线采用放射式的配电方式至各配电箱。5、本建筑为二类防雷建筑,采用在建筑物屋顶设避雷网做接闪器,利用结构柱内主筋(不少于两根)作防雷引下线,利用建筑物基础底板筋(不少于两根)做联合接地极。进出建筑物的各种金属管道在进出处与联合接地极联结。低压系统接地型式为TN-C-S系统。四、水暖、通风、空调部分1、给水系统生活给水系统由由校园内给水管网直接供给,供水方式为下行上给式。2、中水给水系统由室外校园中水给水管网直接供给,供水方式为下行上给式。3、消防系统消防系统由校区室内消防给水管网供给。4、排水系统本建筑的排水采用污废合流、重力流排水。5、管材及连接方式管道管材连接方式生活给水管PP-R管热熔连接消火栓给水管热镀锌焊接钢管螺纹或沟槽排水管PVC-U管粘接6、本工程采暖热媒采用95/70℃热水,由学校锅炉房集中供给。采暖系统为全带跨越式垂直单管同程系统。散热器采用喷塑柱翼型铸铁散热器。五、现场施工条件施工现场三通一平基本完成;建设资金已落实工程已进入招标阶段;进场后可立即布置生产设施,组织基础施工。第三章施工总体部署及平面布置根据招标文件“技术先进、经济合理、安全适用、确保质量、同时在施工过程中保护环境、节约资源”的原则要求,对本工程的施工组织部署如下:一、...
