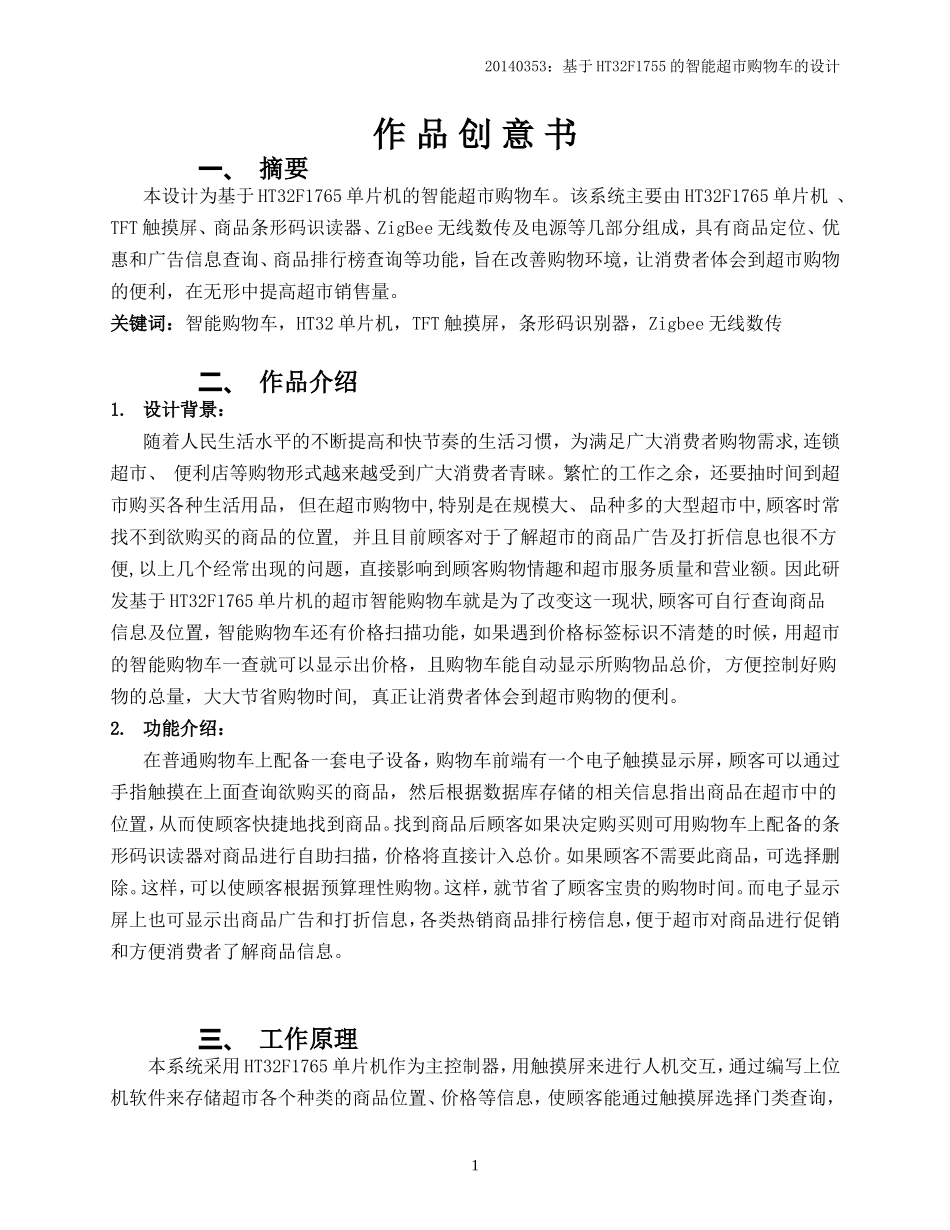

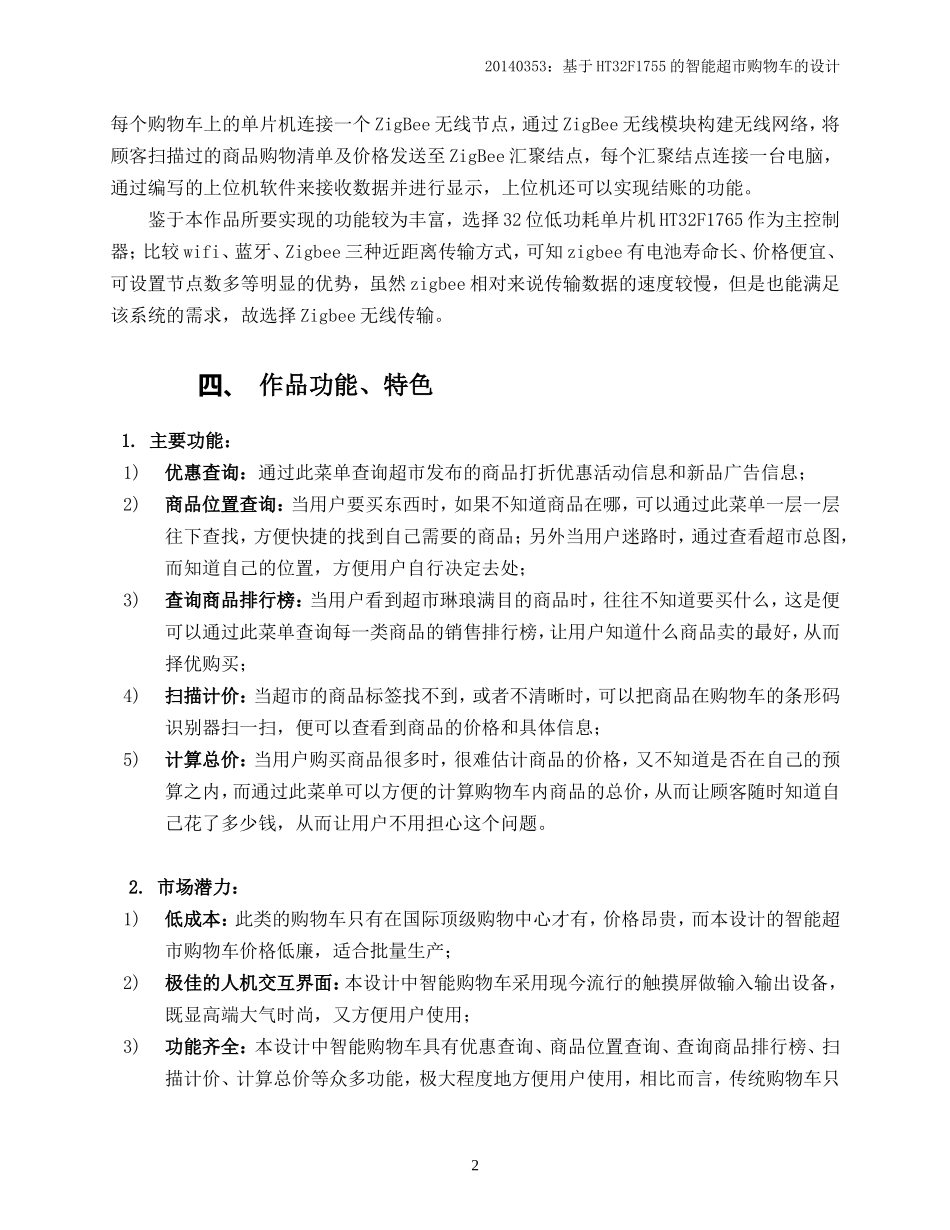

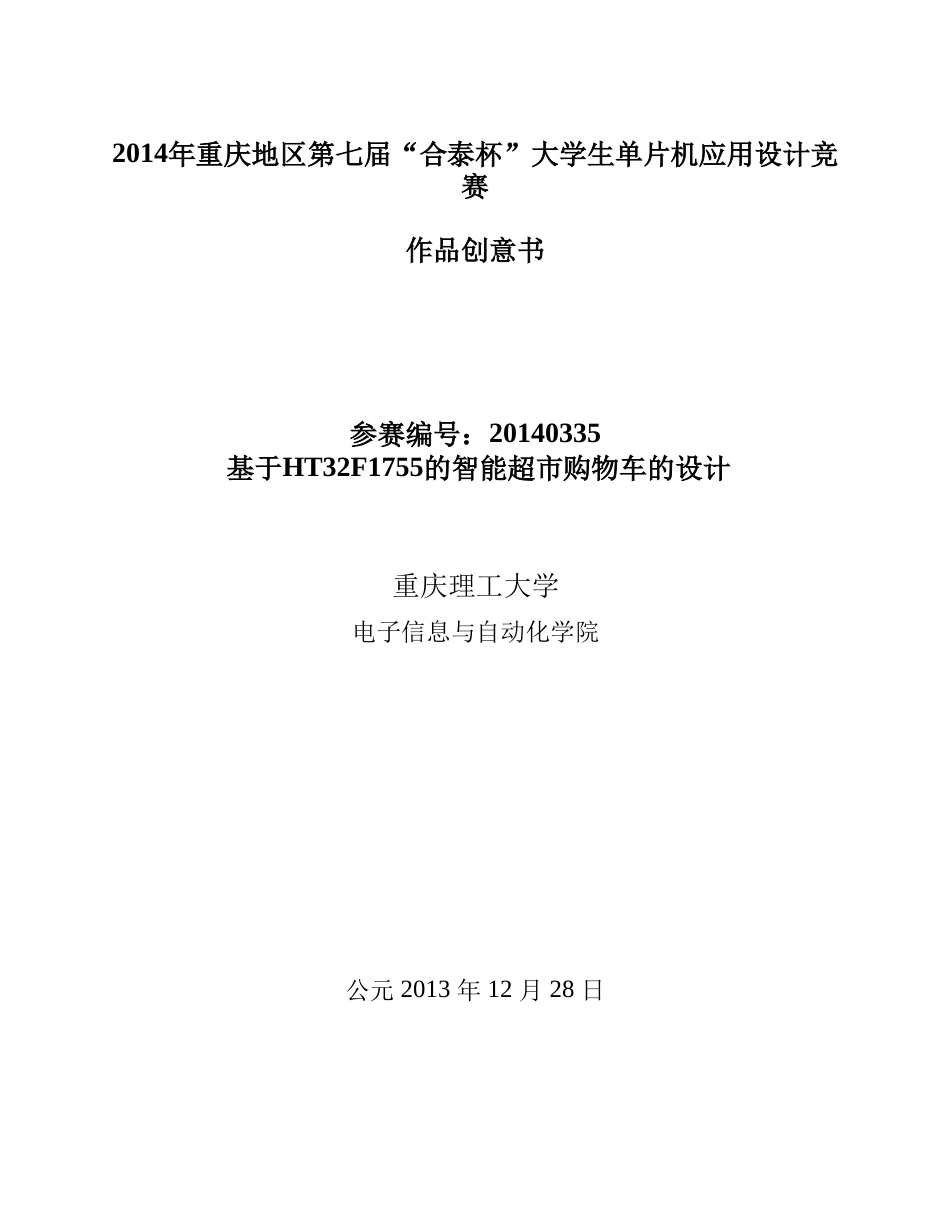

2014年重庆地区第七届“合泰杯”大学生单片机应用设计竞赛作品创意书参赛编号：20140335基于HT32F1755的智能超市购物车的设计重庆理工大学电子信息与自动化学院公元2013年12月28日20140353：基于HT32F1755的智能超市购物车的设计作品创意书一、摘要本设计为基于HT32F1765单片机的智能超市购物车。该系统主要由HT32F1765单片机、TFT触摸屏、商品条形码识读器、ZigBee无线数传及电源等几部分组成，具有商品定位、优惠和广告信息查询、商品排行榜查询等功能，旨在改善购物环境，让消费者体会到超市购物的便利，在无形中提高超市销售量。关键词：智能购物车，HT32单片机，TFT触摸屏，条形码识别器，Zigbee无线数传二、作品介绍1.设计背景：随着人民生活水平的不断提高和快节奏的生活习惯，为满足广大消费者购物需求,连锁超市、便利店等购物形式越来越受到广大消费者青睐。繁忙的工作之余，还要抽时间到超市购买各种生活用品，但在超市购物中,特别是在规模大、品种多的大型超市中,顾客时常找不到欲购买的商品的位置,并且目前顾客对于了解超市的商品广告及打折信息也很不方便,以上几个经常出现的问题，直接影响到顾客购物情趣和超市服务质量和营业额。因此研发基于HT32F1765单片机的超市智能购物车就是为了改变这一现状,顾客可自行查询商品信息及位置，智能购物车还有价格扫描功能，如果遇到价格标签标识不清楚的时候，用超市的智能购物车一查就可以显示出价格，且购物车能自动显示所购物品总价,方便控制好购物的总量，大大节省购物时间,真正让消费者体会到超市购物的便利。2.功能介绍：在普通购物车上配备一套电子设备，购物车前端有一个电子触摸显示屏，顾客可以通过手指触摸在上面查询欲购买的商品，然后根据数据库存储的相关信息指出商品在超市中的位置，从而使顾客快捷地找到商品。找到商品后顾客如果决定购买则可用购物车上配备的条形码识读器对商品进行自助扫描，价格将直接计入总价。如果顾客不需要此商品，可选择删除。这样，可以使顾客根据预算理性购物。这样，就节省了顾客宝贵的购物时间。而电子显示屏上也可显示出商品广告和打折信息，各类热销商品排行榜信息，便于超市对商品进行促销和方便消费者了解商品信息。三、工作原理本系统采用HT32F1765单片机作为主控制器，用触摸屏来进行人机交互，通过编写上位机软件来存储超市各个种类的商品位置、价格等信息，使顾客能通过触摸屏选择门类查询，120140353：基于HT32F1755的智能超市购物车的设计每个购物车上的单片机连接一个ZigBee无线节点，通过ZigBee无线模块构建无线网络，将顾客扫描过的商品购物清单及价格发送至ZigBee汇聚结点，每个汇聚结点连接一台电脑，通过编写的上位机软件来接收数据并进行显示，上位机还可以实现结账的功能。鉴于本作品所要实现的功能较为丰富，选择32位低功耗单片机HT32F1765作为主控制器；比较wifi、蓝牙、Zigbee三种近距离传输方式，可知zigbee有电池寿命长、价格便宜、可设置节点数多等明显的优势，虽然zigbee相对来说传输数据的速度较慢，但是也能满足该系统的需求，故选择Zigbee无线传输。四、作品功能、特色1.主要功能：1)优惠查询：通过此菜单查询超市发布的商品打折优惠活动信息和新品广告信息；2)商品位置查询：当用户要买东西时，如果不知道商品在哪，可以通过此菜单一层一层往下查找，方便快捷的找到自己需要的商品；另外当用户迷路时，通过查看超市总图，而知道自己的位置，方便用户自行决定去处；3)查询商品排行榜：当用户看到超市琳琅满目的商品时，往往不知道要买什么，这是便可以通过此菜单查询每一类商品的销售排行榜，让用户知道什么商品卖的最好，从而择优购买；4)扫描计价：当超市的商品标签找不到，或者不清晰时，可以把商品在购物车的条形码识别器扫一扫，便可以查看到商品的价格和具体信息；5)计算总价：当用户购买商品很多时，很难估计商品的价格，又不知道是否在自己的预算之内，而通过此菜单可以方便的计算购物车内商品的总价，从而让顾客随时知道自己花了多少钱，从而让用户不用担心这个问题。2.市场潜力：1)低成本：此类的购物车只有在国际顶级购物中心才有，价格昂...
