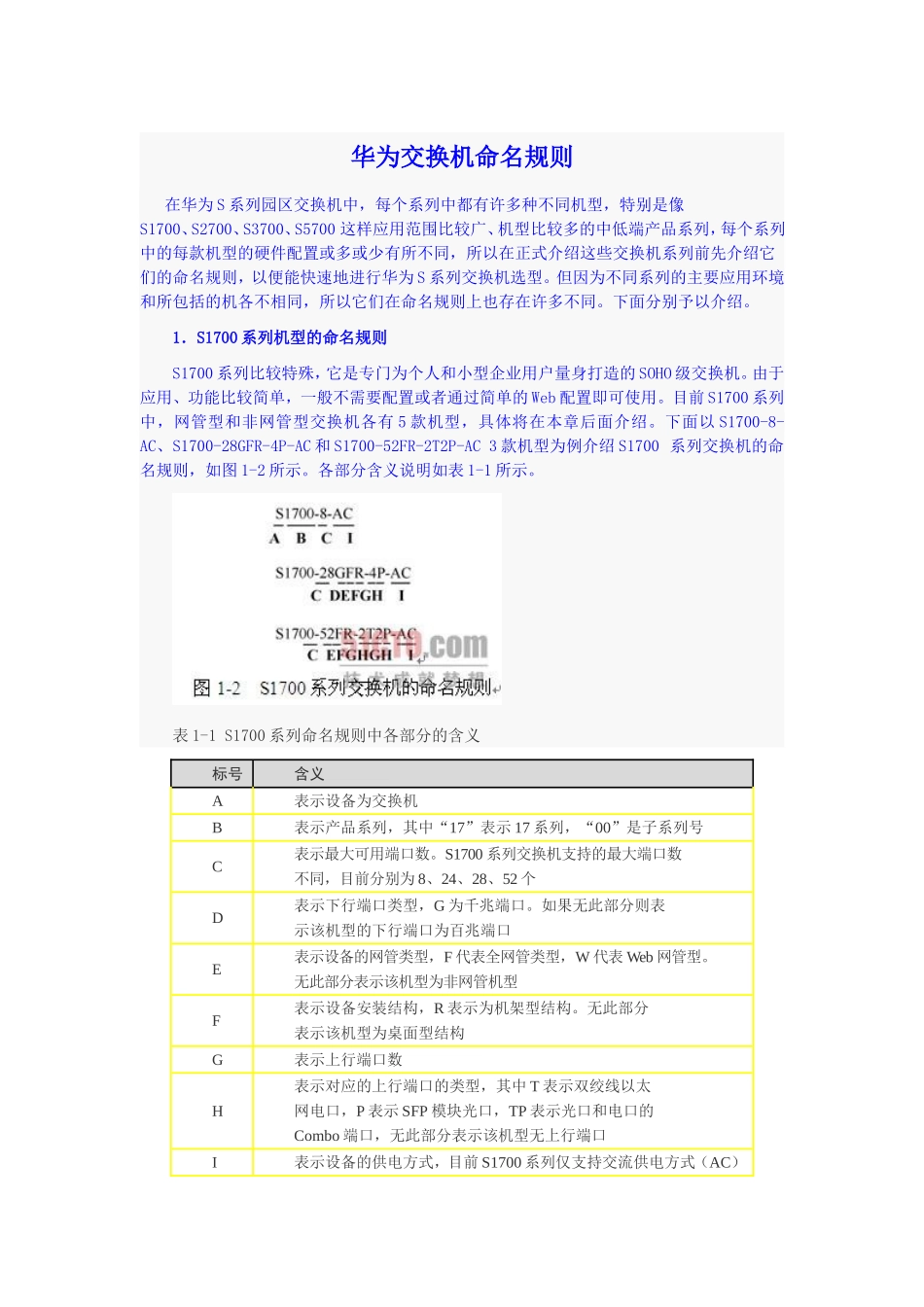

华为交换机命名规则在华为S系列园区交换机中，每个系列中都有许多种不同机型，特别是像S1700、S2700、S3700、S5700这样应用范围比较广、机型比较多的中低端产品系列，每个系列中的每款机型的硬件配置或多或少有所不同，所以在正式介绍这些交换机系列前先介绍它们的命名规则，以便能快速地进行华为S系列交换机选型。但因为不同系列的主要应用环境和所包括的机各不相同，所以它们在命名规则上也存在许多不同。下面分别予以介绍。1．S1700系列机型的命名规则S1700系列比较特殊，它是专门为个人和小型企业用户量身打造的SOHO级交换机。由于应用、功能比较简单，一般不需要配置或者通过简单的Web配置即可使用。目前S1700系列中，网管型和非网管型交换机各有5款机型，具体将在本章后面介绍。下面以S1700-8-AC、S1700-28GFR-4P-AC和S1700-52FR-2T2P-AC3款机型为例介绍S1700系列交换机的命名规则，如图1-2所示。各部分含义说明如表1-1所示。表1-1S1700系列命名规则中各部分的含义标号含义A表示设备为交换机B表示产品系列，其中“17”表示17系列，“00”是子系列号C表示最大可用端口数。S1700系列交换机支持的最大端口数不同，目前分别为8、24、28、52个D表示下行端口类型，G为千兆端口。如果无此部分则表示该机型的下行端口为百兆端口E表示设备的网管类型，F代表全网管类型，W代表Web网管型。无此部分表示该机型为非网管机型F表示设备安装结构，R表示为机架型结构。无此部分表示该机型为桌面型结构G表示上行端口数H表示对应的上行端口的类型，其中T表示双绞线以太网电口，P表示SFP模块光口，TP表示光口和电口的Combo端口，无此部分表示该机型无上行端口I表示设备的供电方式，目前S1700系列仅支持交流供电方式（AC）2．S2700系列机型的命名规则为了满足不同用户的需求，S2700系列提供了多款机型。下面以S2700-26TP-PWR-EI、S2710-52P-SI-AC、S2700-52P-EI-AC和S2700-9TP-SI为例介绍S2700系列交换机的命名规则，如图1-3所示。各部分的具体含义如表1-2所示。表1-2S2700系列交换机命名规则中各部分的含义标号含义A表示设备为交换机B表示产品系列，其中“27”表示27系列C表示产品不同子系列D表示最大可用端口数。S2700系列交换机支持的最大端口数不同，目前分别为9、18、26、52个E表示上行端口的类型，其中TP表示上行端口为支持光口和电口的Combo口，P表示上行端口为光口F表示设备支持PoE供电，无此部分表示该机型不支持PoE供电G表示设备软件版本类型，其中EI表示设备为增强版本，包含某些高级特性；SI表示设备为基本版本，包含基础特性H表示设备的供电方式，其中AC表示设备为交流供电，DC表示设备为直流供电3．S3700系列交换机的命名规则同样，为了满足不同用户的需求，S3700系列提供了多款机型，用户可以根据不同的网络需求进行灵活的选择。下面以S3700-28TP-PWR-EI、S3700-52P-EI-24S-DC、S3700-28TP-EI-MC-AC和S3700-28TP-SI-AC为例介绍S3700系列交换机的命名规则，如图1-4所示。各部分的具体含义如表1-3所示。表1-3S3700系列交换机命名规则中各部分的含义标号含义A表示设备为交换机B表示产品系列，其中“37”表示37系列C表示最大可用端口数。S3700系列交换机支持的最大端口数不同，目前分别为28、52个D表示上行端口的类型，其中P表示上行端口为光口；TP表示上行端口为支持光口和电口的Combo口E表示设备支持PoE供电。无此部分表示该机型不支持PoE供电F表示设备软件版本类型，其中HI表示设备是高级版本，包含高性能OAM、内置RTC时钟等特性；EI表示设备为增强版本，包含某些高级特性；SI表示设备为基本版本，包含基础特性G表示下行端口的类型，24S表示S3752P-EI-24S的24个下行接口为光口。无此部分表示该机型中所有的下行接口均为电口H表示设备的供电方式，其中AC表示设备为交流供电，DC表示设备为直流供电I表示设备具有监控口，无此部分表示该机型无监控口1.1.3华为园区交换机的命名规则（2）4．S5700系列交换机的命名规则在所有Sx700系列中，S5700属于中间档次，应用范围最广，所以它的机型非常多，划分了从高到低的HI、EI、SI和LI4个功能版本系列，用户可以根据不同的网络需求进行灵活的选...
