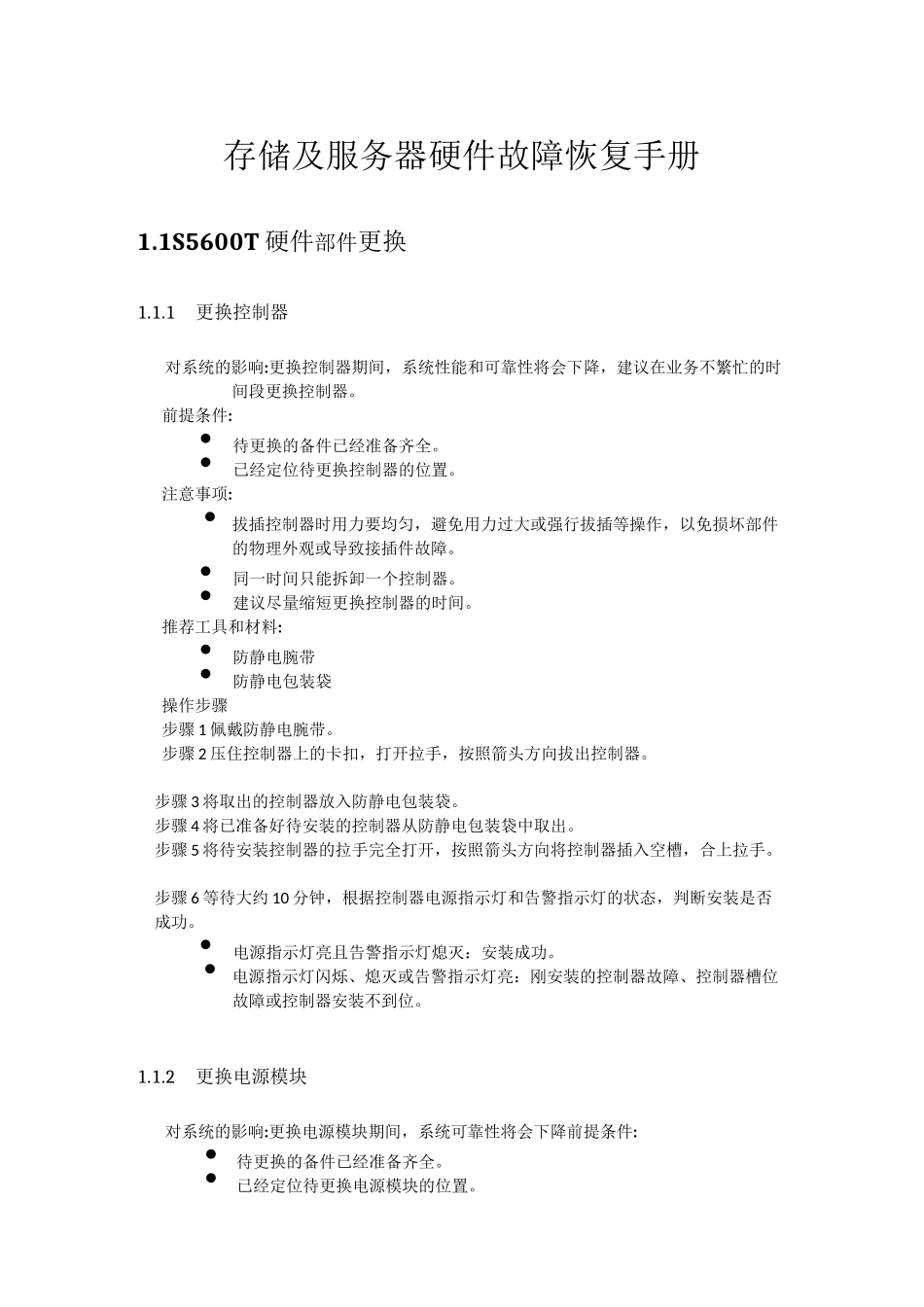

存储服务器硬件故障恢复手册VIP免费

存储及服务器硬件故障恢复手册1.1S5600T硬件部件更换1.1.1更换控制器对系统的影响:更换控制器期间，系统性能和可靠性将会下降，建议在业务不繁忙的时间段更换控制器。前提条件:•待更换的备件已经准备齐全。•已经定位待更换控制器的位置。注意事项:•拔插控制器时用力要均匀，避免用力过大或强行拔插等操作，以免损坏部件的物理外观或导致接插件故障。•同一时间只能拆卸一个控制器。•建议尽量缩短更换控制器的时间。推荐工具和材料:•防静电腕带•防静电包装袋操作步骤步骤1佩戴防静电腕带。步骤2压住控制器上的卡扣，打开拉手，按照箭头方向拔出控制器。步骤3将取出的控制器放入防静电包装袋。步骤4将已准备好待安装的控制器从防静电包装袋中取出。步骤5将待安装控制器的拉手完全打开，按照箭头方向将控制器插入空槽，合上拉手。步骤6等待大约10分钟，根据控制器电源指示灯和告警指示灯的状态，判断安装是否成功。•电源指示灯亮且告警指示灯熄灭：安装成功。•电源指示灯闪烁、熄灭或告警指示灯亮：刚安装的控制器故障、控制器槽位故障或控制器安装不到位。1.1.2更换电源模块对系统的影响:更换电源模块期间，系统可靠性将会下降前提条件:•待更换的备件已经准备齐全。•已经定位待更换电源模块的位置。•已断开待更换电源模块与电源线的连接。注意事项:•请不要接触电源模块和电源线的接头部分。•拔插电源模块时用力要均匀，避免用力过大或强行拔插等操作，以免损坏部件的物理外观或导致接插件故障。•同一时间只能拆卸一个电源模块。•建议尽可能缩短电源模块更换时间。推荐工具和材料:•防静电腕带•防静电包装袋操作步骤步骤1佩戴防静电腕带。步骤2压住控制器上的卡扣，打开拉手，按照箭头方向拔出电源模块。步骤3将取出的电源模块放入防静电包装袋。步骤4将已准备好待安装的电源模块从防静电包装袋中取出。步骤5将电源模块插入空槽，直至电源模块完全插到位。步骤6连接电源线，将电源插座上的卡扣固定在电源线上。步骤7等待大约1分钟，根据电源运行/告警指示灯的状态，判断安装是否成功。•指示灯呈绿色，亮：安装成功。•指示灯呈绿色，闪烁：电源模块安装不到位或电源输入正常，设备未上电。•指示灯呈红色，亮或指示灯熄灭：刚安装的电源模块故障或电源槽位故障。1.1.3更换风扇模块对系统的影响:更换风扇模块期间，系统散热性将会受到影响。前提条件:•待更换的备件已经准备齐全。•已经定位待更换风扇模块的位置。注意事项:•请不要接触高速旋转中的风扇叶片。•拔插风扇模块时用力要均匀，避免用力过大或强行拔插等操作，以免损坏部件的物理外观或导致接插件故障。•同一时间只能拆卸一个风扇模块。•更换风扇模块过程中，拆卸和安装风扇模块的时间必须少于2分钟。推荐工具和材料:•防静电腕带•防静电包装袋操作步骤步骤1佩戴防静电腕带。步骤2压住控制器上的卡扣，打开拉手，按照箭头方向拔出风扇模块。步骤3将取出的风扇模块放入防静电包装袋。步骤4将已准备好待安装的风扇模块从防静电包装袋中取出。步骤5将风扇模块插入空槽，直至风扇模块完全插到位。步骤6等待大约1分钟，根据风扇运行/告警指示灯的状态，判断安装是否成功。•指示灯呈绿色，亮：安装成功。•指示灯呈红色，亮或指示灯熄灭：刚安装的风扇模块故障、风扇模块槽位故障或风扇模块安装不到位。1.1.4更换BBU模块对系统的影响:更换BBU模块期间，系统的数据安全性受到影响。前提条件:•待更换的备件已经准备齐全。•已经定位待更换BBU模块的位置。•配置数据已经备份。注意事项:•拔插BBU模块时用力要均匀，避免用力过大或强行拔插等操作，以免损坏部件的物•同一时间只能拆卸一个BBU模块。•更换BBU模块的过程中，系统处于BBU非冗余状态，建议尽快更换BBU模块。推荐工具和材料:•防静电腕带•防静电包装袋操作步骤步骤1佩戴防静电腕带。步骤2压住控制器上的卡扣，打开拉手，按照箭头方向拔出BBU模块。步骤3将取出的BBU模块放入防静电包装袋。步骤4将已准备好待安装的BBU模块从防静电包装袋中取出。步骤5将BBU模块插入空槽，直至BBU模块完全插到位。步骤6等待大约1分钟，根据BBU模块运行/告警指示灯...
