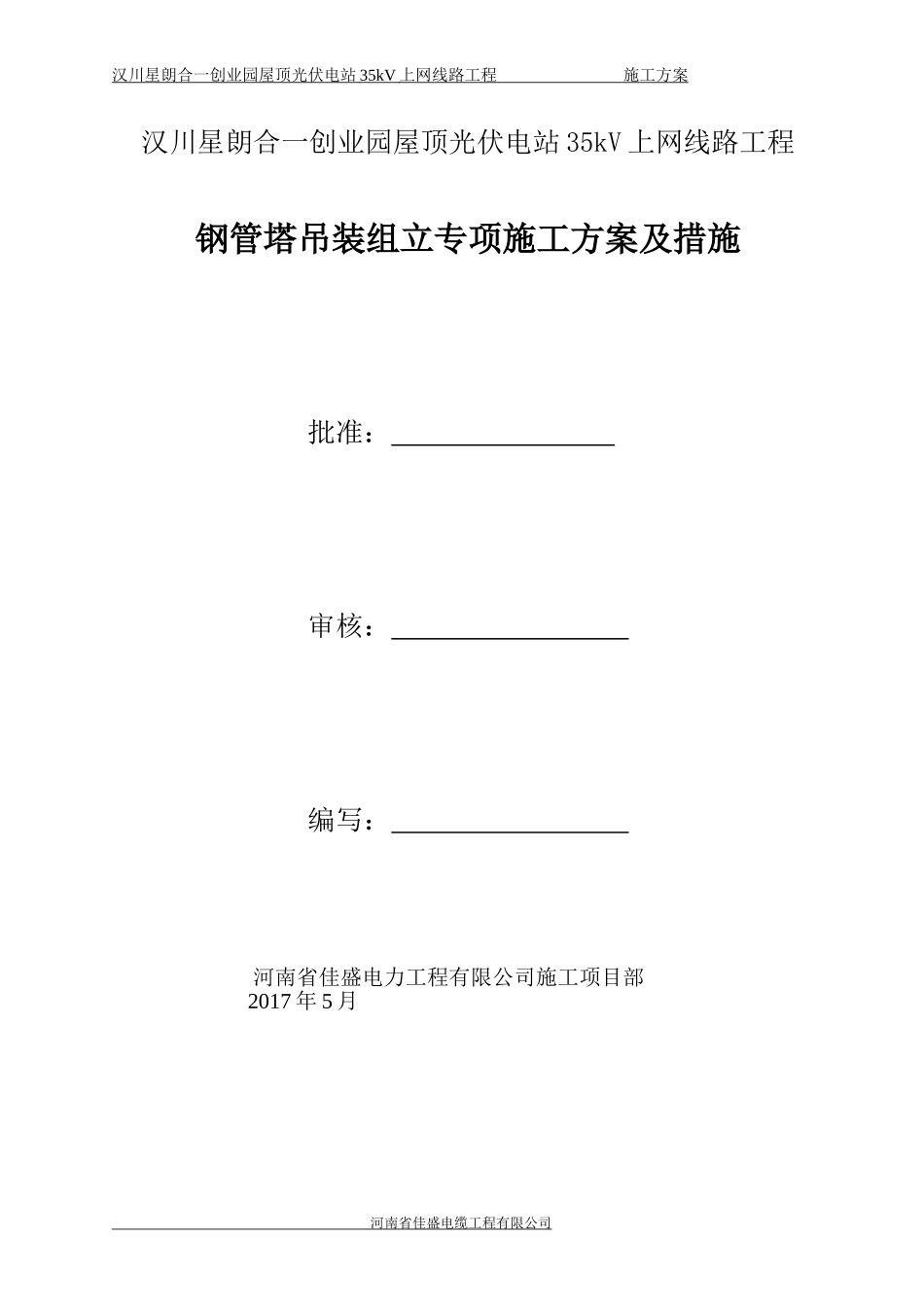

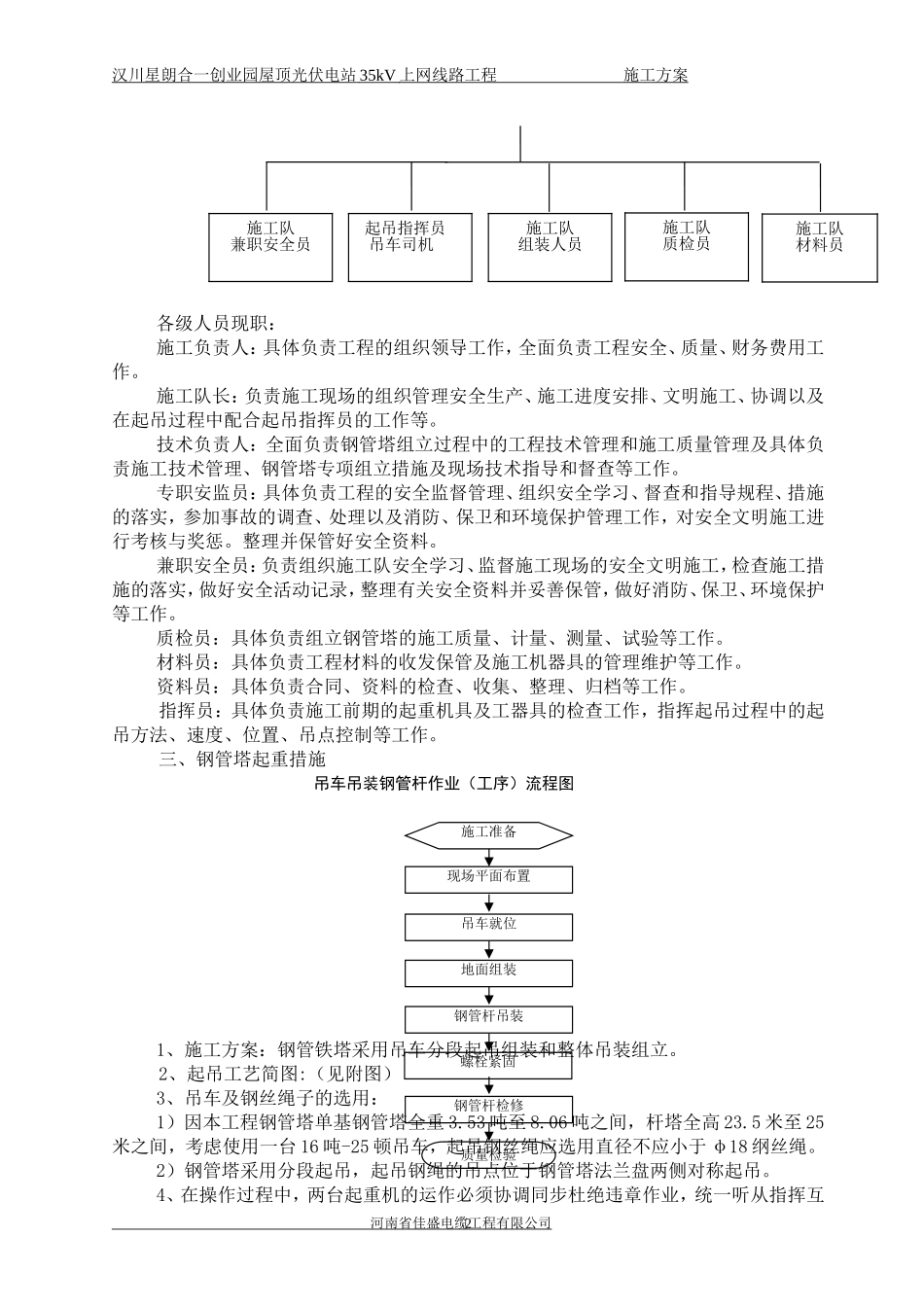

汉川星朗合一创业园屋顶光伏电站35kV上网线路工程施工方案汉川星朗合一创业园屋顶光伏电站35kV上网线路工程钢管塔吊装组立专项施工方案及措施批准：审核：编写：河南省佳盛电力工程有限公司施工项目部2017年5月河南省佳盛电缆工程有限公司1汉川星朗合一创业园屋顶光伏电站35kV上网线路工程施工方案本工程为星朗合一创业园屋顶光伏电站35kV开关柜出线-江台110kV变电站35kV出线构架止，新建钢管杆塔12基，考虑到钢管塔高度及重量，决定采用分段起吊组装和整体吊装的方案。为保证施工安全迅速地组立钢管塔，特制定以下措施。一、工程概况：1、本工程为汉川星朗合一创业园屋顶光伏电站35kV上网线路工程，采用架空和地埋电缆相结合的方式，新建钢管杆塔12基，分为两段，其中直线塔8基，终端塔4基，新建单回架空线路1.18公里，导线型号：LGJ-150/20钢芯铝绞线；地线型号:1根24芯OPGW光缆,直埋电缆5.118公里，电缆型号为：YJV22-26/35-3*240铜芯钢铠电缆。2、钢管塔交通运输情况：本线路杆塔分布于马路边及田中，全线地形平坦，交通便利。3、危险点情况及对应措施：1）、由于钢管塔施工现场过往行人车辆，因此需在交叉路口上设置专人监护并设立安全警示牌如：前方施工车辆绕行等。2）、在起吊钢管塔前应进行试吊作业，在每一段钢管塔起吊约10cm时应暂停，检查制动装置，确认完好后方可继续起吊。4、施工时间及要求：施工队定于2017年6月3日至6日进行钢管塔组立工作，进行组立钢管塔前，施工项目负责人应组织施工员及聘用的专业起吊人员一同进行安全技术交底，明确任务、职责。二、施工组织机构：(见下页)河南省佳盛电缆工程有限公司施工负责人明德信专职安监员李光荣施工队长王块培质检员苏学珊技术负责人石元星车辆管理员方尔美2汉川星朗合一创业园屋顶光伏电站35kV上网线路工程施工方案各级人员现职：施工负责人：具体负责工程的组织领导工作，全面负责工程安全、质量、财务费用工作。施工队长：负责施工现场的组织管理安全生产、施工进度安排、文明施工、协调以及在起吊过程中配合起吊指挥员的工作等。技术负责人：全面负责钢管塔组立过程中的工程技术管理和施工质量管理及具体负责施工技术管理、钢管塔专项组立措施及现场技术指导和督查等工作。专职安监员：具体负责工程的安全监督管理、组织安全学习、督查和指导规程、措施的落实，参加事故的调查、处理以及消防、保卫和环境保护管理工作，对安全文明施工进行考核与奖惩。整理并保管好安全资料。兼职安全员：负责组织施工队安全学习、监督施工现场的安全文明施工，检查施工措施的落实，做好安全活动记录，整理有关安全资料并妥善保管，做好消防、保卫、环境保护等工作。质检员：具体负责组立钢管塔的施工质量、计量、测量、试验等工作。材料员：具体负责工程材料的收发保管及施工机器具的管理维护等工作。资料员：具体负责合同、资料的检查、收集、整理、归档等工作。指挥员：具体负责施工前期的起重机具及工器具的检查工作，指挥起吊过程中的起吊方法、速度、位置、吊点控制等工作。三、钢管塔起重措施吊车吊装钢管杆作业（工序）流程图1、施工方案：钢管铁塔采用吊车分段起吊组装和整体吊装组立。2、起吊工艺简图:（见附图）3、吊车及钢丝绳子的选用：1）因本工程钢管塔单基钢管塔全重3.53吨至8.06吨之间，杆塔全高23.5米至25米之间，考虑使用一台16吨-25顿吊车，起吊钢丝绳应选用直径不应小于φ18纲丝绳。2）钢管塔采用分段起吊，起吊钢绳的吊点位于钢管塔法兰盘两侧对称起吊。4、在操作过程中，两台起重机的运作必须协调同步杜绝违章作业，统一听从指挥互河南省佳盛电缆工程有限公司施工队材料员施工队兼职安全员施工队质检员起吊指挥员吊车司机施工队组装人员施工准备现场平面布置质量检验吊车就位地面组装钢管杆吊装钢管杆检修螺栓紧固3汉川星朗合一创业园屋顶光伏电站35kV上网线路工程施工方案相配合，注意安全。5、作业过程中设专职安全员，尽职尽责监督施工，严禁非施工人员进入作业现场。6、人员配置情况：序号工作岗位人数备注1现场指挥1重要岗位2安全员1重要岗位，必须专责3塔上作业3重要岗位，持证上岗4吊车司机1重要岗...
