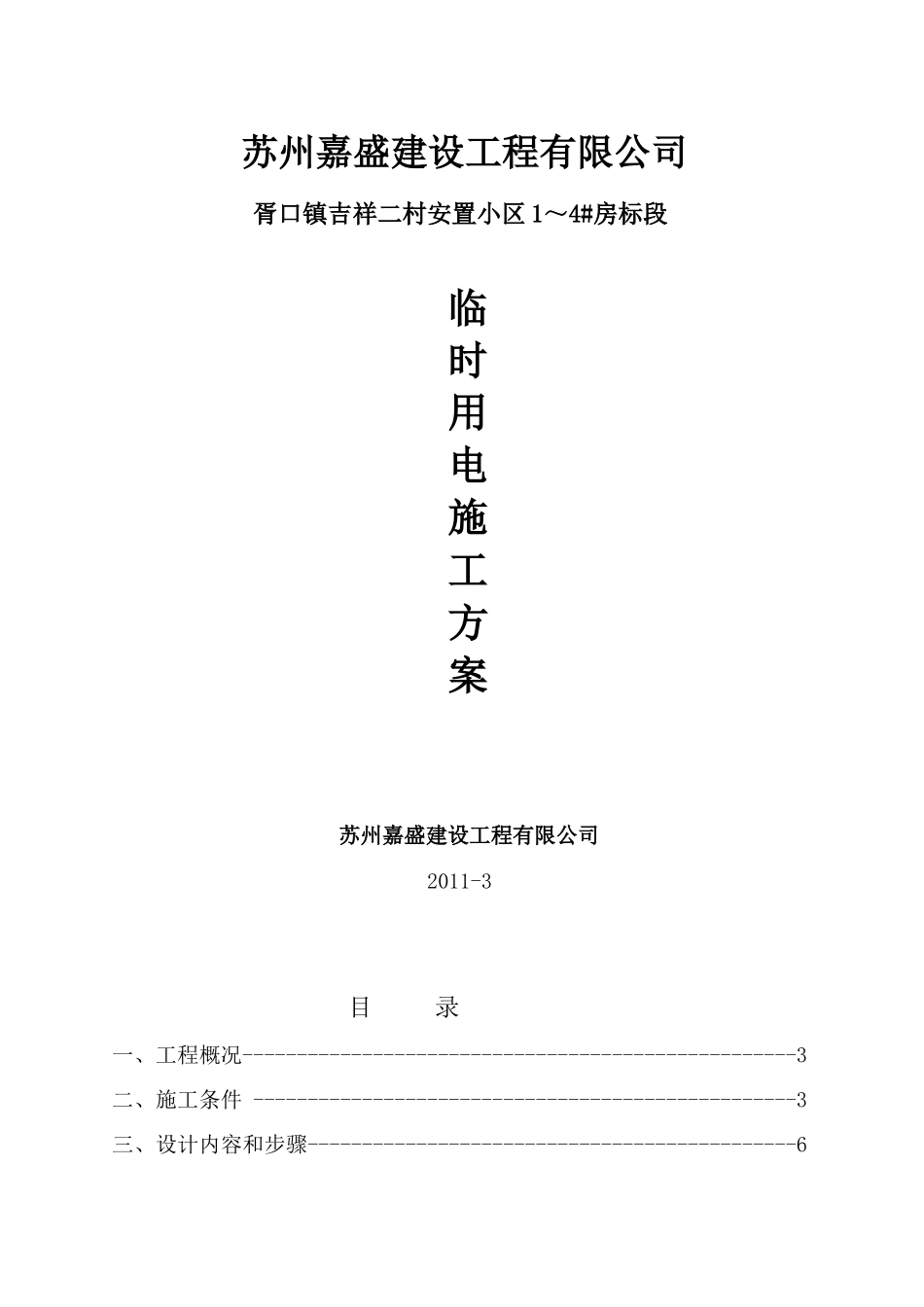

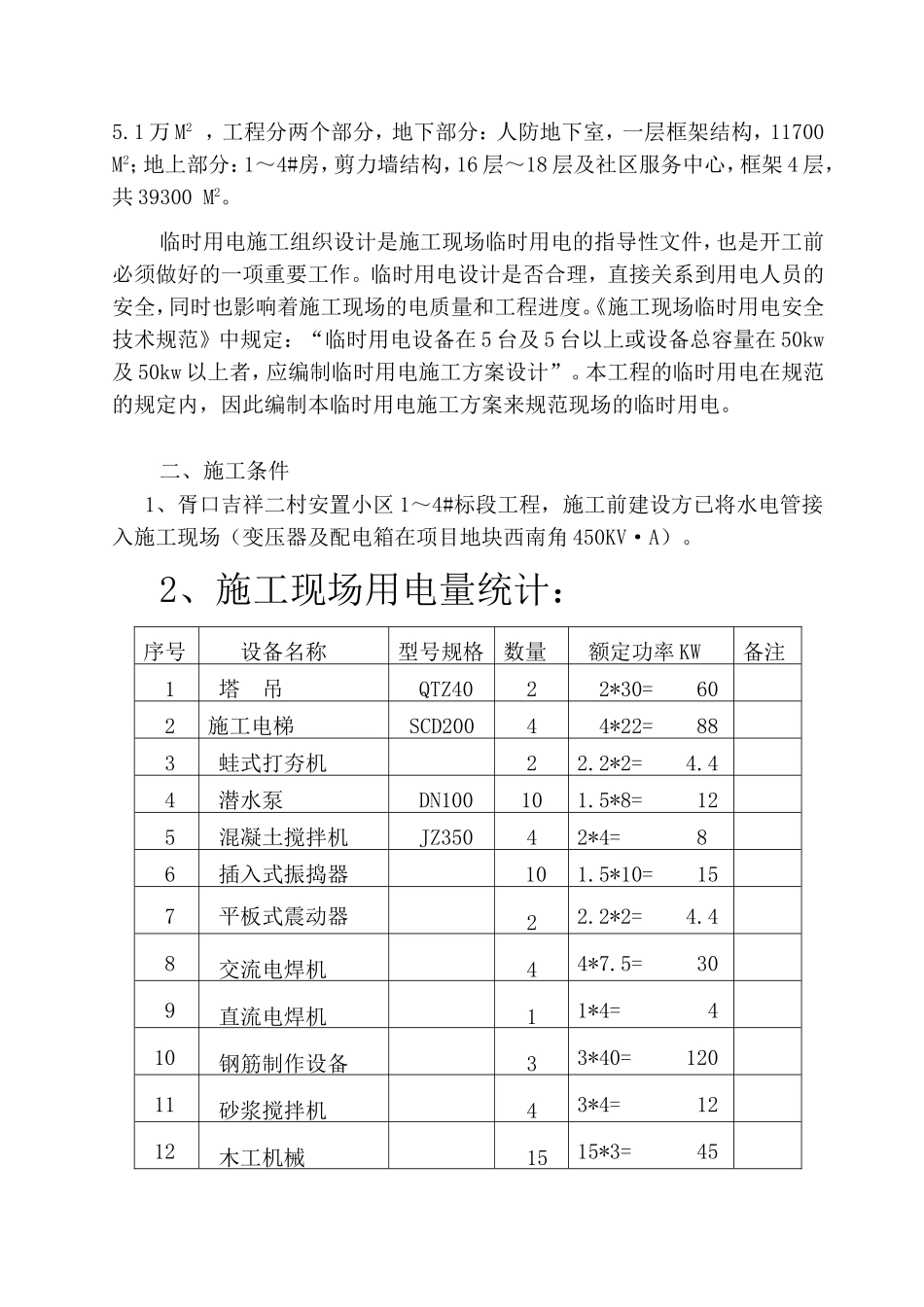

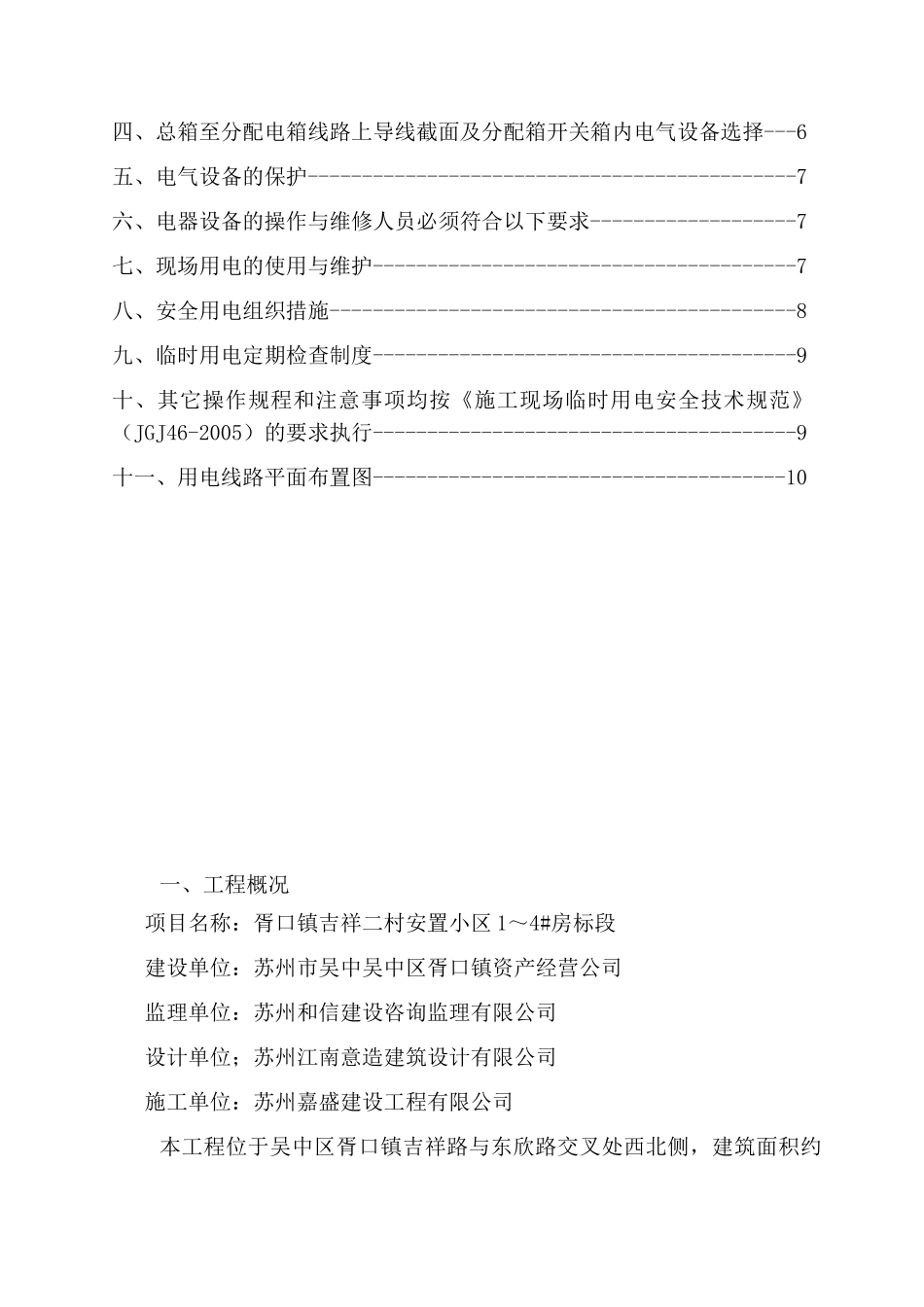

苏州嘉盛建设工程有限公司胥口镇吉祥二村安置小区1～4#房标段临时用电施工方案苏州嘉盛建设工程有限公司2011-3目录一、工程概况---------------------------------------------------3二、施工条件--------------------------------------------------3三、设计内容和步骤---------------------------------------------6四、总箱至分配电箱线路上导线截面及分配箱开关箱内电气设备选择---6五、电气设备的保护---------------------------------------------7六、电器设备的操作与维修人员必须符合以下要求-------------------7七、现场用电的使用与维护---------------------------------------7八、安全用电组织措施-------------------------------------------8九、临时用电定期检查制度---------------------------------------9十、其它操作规程和注意事项均按《施工现场临时用电安全技术规范》（JGJ46-2005）的要求执行---------------------------------------9十一、用电线路平面布置图--------------------------------------10一、工程概况项目名称：胥口镇吉祥二村安置小区1～4#房标段建设单位：苏州市吴中吴中区胥口镇资产经营公司监理单位：苏州和信建设咨询监理有限公司设计单位；苏州江南意造建筑设计有限公司施工单位：苏州嘉盛建设工程有限公司本工程位于吴中区胥口镇吉祥路与东欣路交叉处西北侧，建筑面积约5.1万M2，工程分两个部分，地下部分：人防地下室，一层框架结构，11700M2；地上部分：1～4#房，剪力墙结构，16层～18层及社区服务中心，框架4层，共39300M2。临时用电施工组织设计是施工现场临时用电的指导性文件，也是开工前必须做好的一项重要工作。临时用电设计是否合理，直接关系到用电人员的安全，同时也影响着施工现场的电质量和工程进度。《施工现场临时用电安全技术规范》中规定：“临时用电设备在5台及5台以上或设备总容量在50kw及50kw以上者，应编制临时用电施工方案设计”。本工程的临时用电在规范的规定内，因此编制本临时用电施工方案来规范现场的临时用电。二、施工条件1、胥口吉祥二村安置小区1～4#标段工程，施工前建设方已将水电管接入施工现场（变压器及配电箱在项目地块西南角450KV·A）。2、施工现场用电量统计：序号设备名称型号规格数量额定功率KW备注1塔吊QTZ4022*30=602施工电梯SCD20044*22=883蛙式打夯机22.2*2=4.44潜水泵DN100101.5*8=125混凝土搅拌机JZ35042*4=86插入式振捣器101.5*10=157平板式震动器22.2*2=4.48交流电焊机44*7.5=309直流电焊机11*4=410钢筋制作设备33*40=12011砂浆搅拌机43*4=1212木工机械1515*3=45序号设备名称型号规格数量额定功率KW备注14电动套丝机SQ-10022*1=215电动试压泵22*1.1=2.216台钻Z411611*0.5=0.517电锤66*0.8=4.818手电钻44*0.8=3.219角向磨光机22*1.5=320电动开槽机22*7.5=1521电动切割机22*1.5=322室外照明设备及行灯4023室内照明设备及空调30统计结果：电动机功率ΣP1=254.5KW电焊机功率ΣP2=34KV·A室内照明功率ΣP3=30KW室外照明功率ΣP3=40KW3、用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：P=1.1（K1ΣP1/COSΦ+K2ΣP2+K3ΣP3+K4ΣP4）其中P──计算用电量(KV·A)，即供电设备总需要容量；P1──电动机额定功率之和；P2──电焊机电量之和；P3──室内照明设备额定用电量之和；P4──室外照明设备额定用电量之和系数电动机功率系数K1取0.6电焊机功率系数K2取0.6室内照明功率系数K3取0.8室外照明功率系数K4取1P=1.1（K1ΣP1/COSΦ+K2ΣP2+K3ΣP3+K4ΣP4）P=1.1（0.6×254.5/0.75+0.6×34+0.8×30+1×40）P=1.1（224+20.4+24+40）=1.1×288=316.8KV·A经过计算建设方提供的变压器450KV·A容量满足用电要求。三、设计内容和步骤现场勘探及初步设计：1.本工程所在地的施工现场范围内无上、下水管道，无各种埋地线路，建设方现场设供电总箱，内有计量设备。本方案设计负责总箱以下的线路及电气开关的选择。2.根据施工现场用电设备布置情况，现场设一个总配电箱，再由总配电箱引至各分配电箱，分配电箱引至各用电设备的开关箱。分箱代码用“2”字头，开关箱代码用“3...
