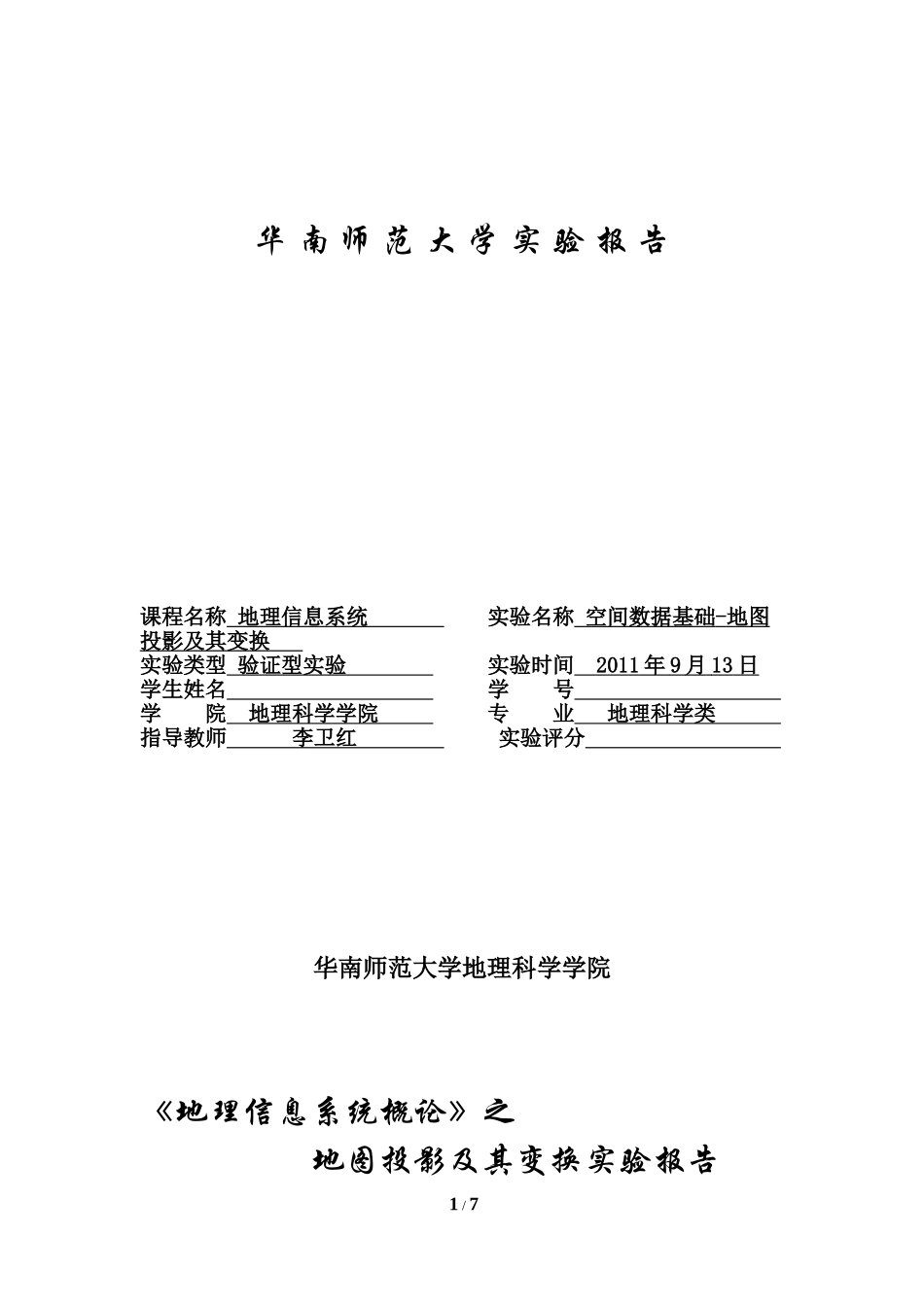

华南师范大学实验报告课程名称地理信息系统实验名称空间数据基础-地图投影及其变换实验类型验证型实验实验时间2011年9月13日学生姓名学号学院地理科学学院专业地理科学类指导教师李卫红实验评分华南师范大学地理科学学院《地理信息系统概论》之地图投影及其变换实验报告1/7一、实验目的1、认识空间数据源学会各种比例尺地图的图式符号的识别。2、认识地形图，学会在地形图上读取有用信息3、比较矢量数据与栅格数据结构，了解两种数据结构表达的空间数据各有何特点？4、掌握地图投影变换的基本原理与方法。5、熟悉Arcview中投影的应用及投影变换的方法、技术。学会使用GIS软件建立正确的地图投影及其空间坐标系。6、了解地图投影及其变换在实际中的应用。二、实验准备软件：ARCGis9.2数据：1、空间矢量数据、扫描栅格数据样本；2、两张扫描几何纠正以后的标准地形图图像（1：1万和1：5万地形图）。三、实验方法1、认识地形图，学会在地形图上读取有用信息本实验主要针对标准的地形图识别，认识地图分幅、图廓标注、公里格网、坐标标注、投影分带、坐标系及图内图式符号表示等。2、较矢量数据与栅格数据两种数据结构表达的空间数据各有何特点利用试验提供的数据资料，在GIS软件中打开浏览。比较两种数据结构的坐标系、地图的缩放、查询、查找等操作。3、认识投影，学会使用GIS软件建立正确的地图投影及其空间坐标系在PhotoShop或ACDSee中打开1万、5万地形图描栅格数据文件，仔细观察图廓、图内的各种信息，识别出其坐标系、投影分带、中央子午线、投影代号等内容；利用GIS软件分别为两幅地图建立正确的地图投影，观察建立投影前后两幅地形图的空间位置关系。四、实验步骤2/7比较矢量数据与栅格数据异同的实验步骤：1、启动arcmap。2、在view菜单里选择Addtheme工具，或者工具菜单栏里按按钮，在界面右边选择图片的根目录路径，选中栅格地图，点击ok按钮。3、以同样的方法加载矢量地图。4、利用查询、选择、编辑等工具认识操作矢量数据，对比矢量数据与栅格数据的异同。地图投影及其变换实验的实验步骤：1、启动arcmap，并启动ArcCatalog2、浏览到标准地形图3、选中需要设置投影的文件，点右键——属性窗4、选择空间参考3/74、根据需要选择正确的投影及坐标系统4/75、完成后以同样的方法加载另一张地形图6、当设置好地图各自的投影后，重新启动arcmap，并加载之前设置好的地形图。交替打开地图重新观察其平面坐标、球面坐标的变化。五、实验结果分析1、把鼠标移动到公里格网上，arcmap左下角所显示的坐标与地形图上的坐标一致，把坐标的表示形式改变一下，5/7点击layers属性，改变display的单位。再把鼠标移动到公里格网上，arcmap左下角所显示的经纬度与地图上的也一致。2、同时选中两张地形图，发现一万的地形图嵌在五万的地形图里面。说明比例尺为一万的地形图是比例尺为五万的地形图的一部分。6/77/7
