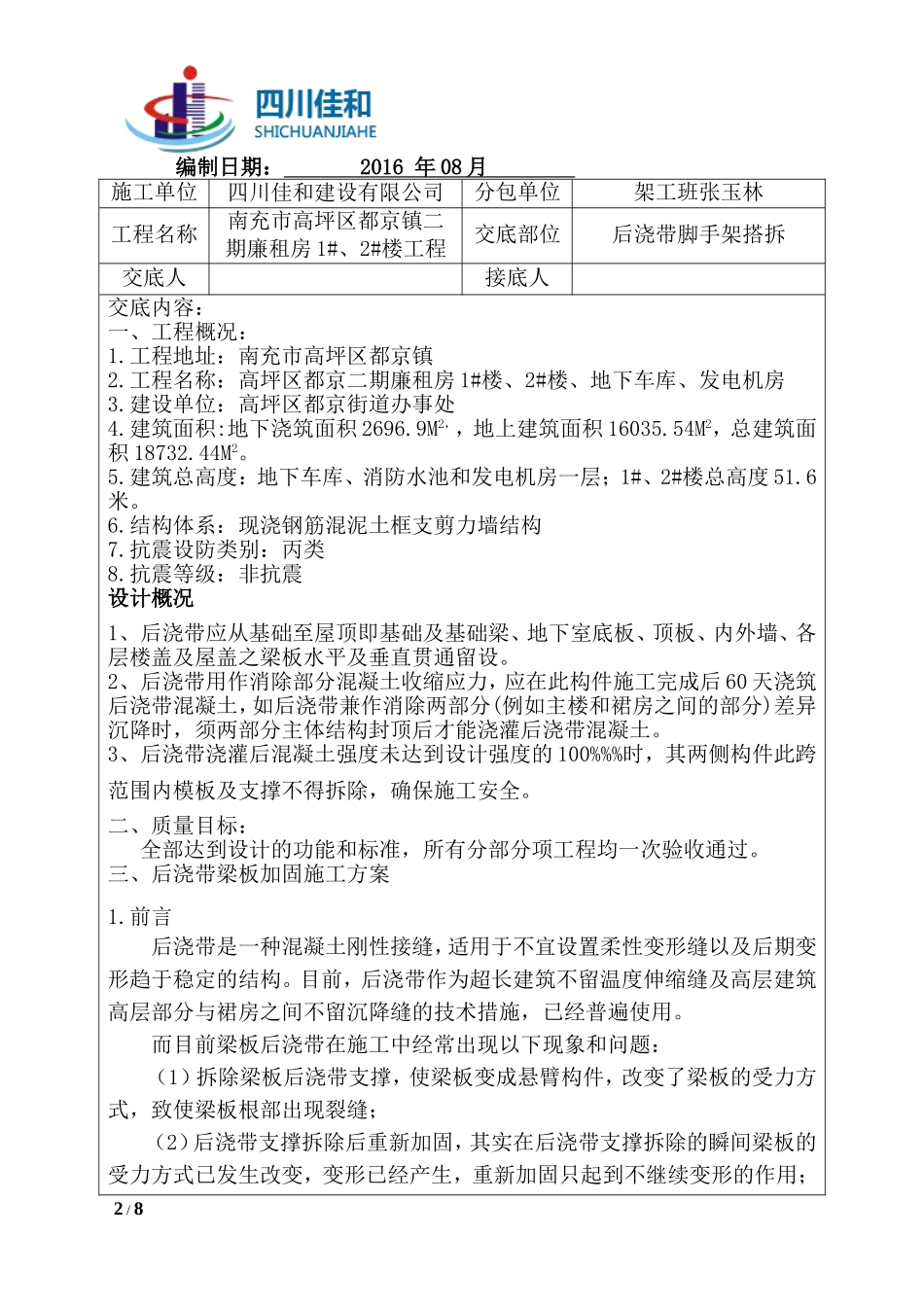

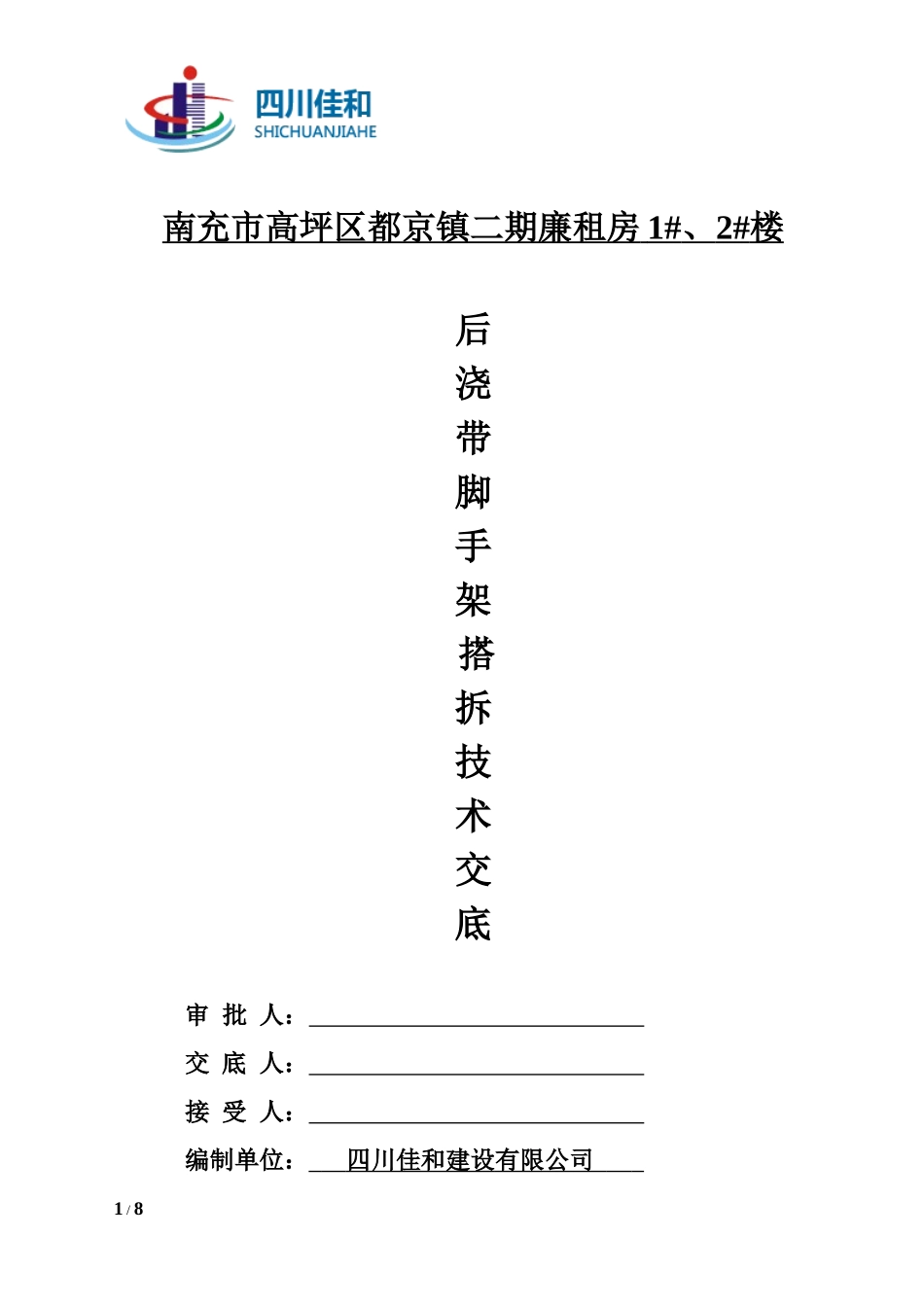

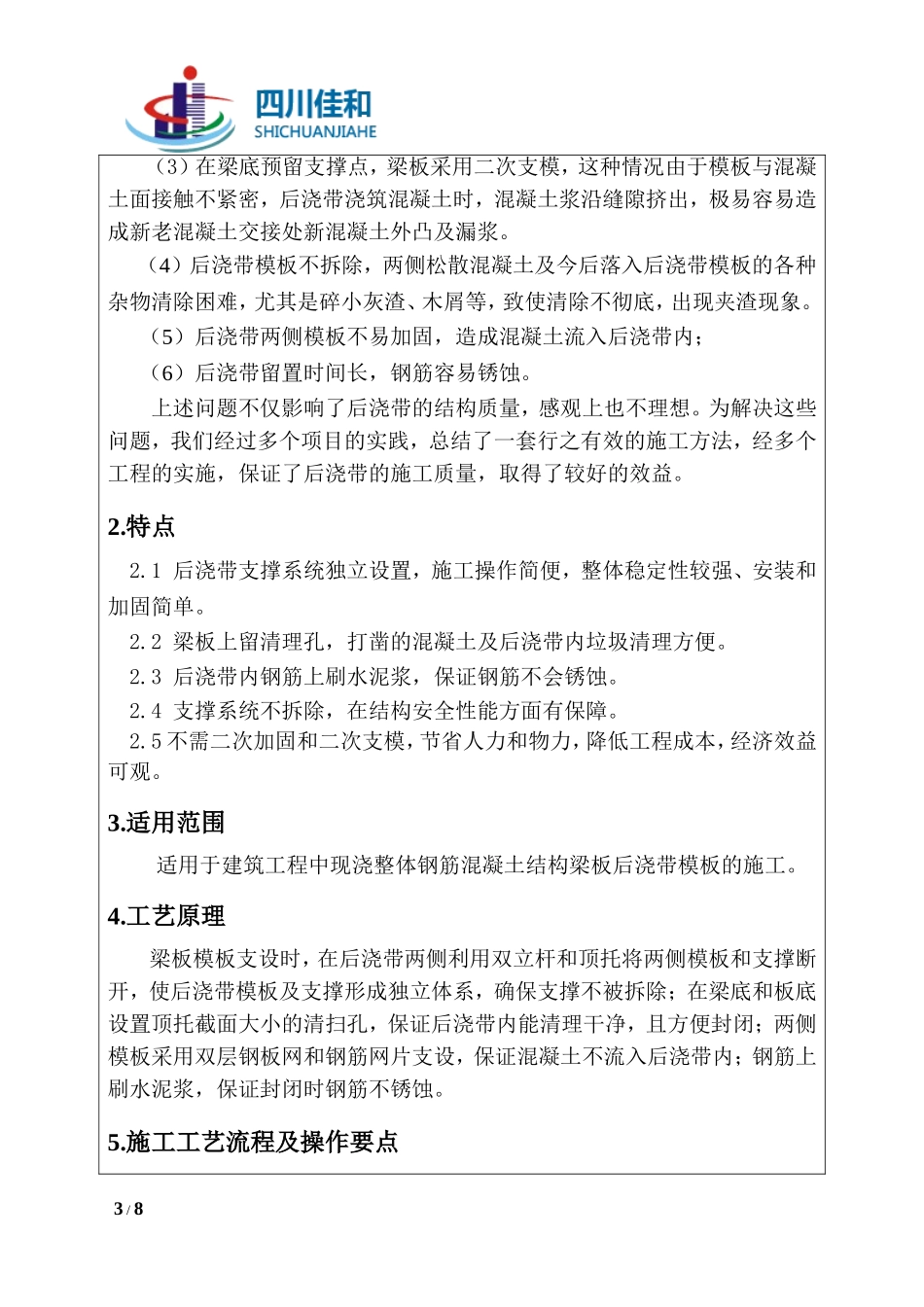

南充市高坪区都京镇二期廉租房1#、2#楼后浇带脚手架搭拆技术交底审批人：交底人：接受人：编制单位：四川佳和建设有限公司1/8编制日期：2016年08月施工单位四川佳和建设有限公司分包单位架工班张玉林工程名称南充市高坪区都京镇二期廉租房1#、2#楼工程交底部位后浇带脚手架搭拆交底人接底人交底内容：一、工程概况：1.工程地址：南充市高坪区都京镇2.工程名称：高坪区都京二期廉租房1#楼、2#楼、地下车库、发电机房3.建设单位：高坪区都京街道办事处4.建筑面积:地下浇筑面积2696.9M2，，地上建筑面积16035.54M2，总建筑面积18732.44M2。5.建筑总高度：地下车库、消防水池和发电机房一层；1#、2#楼总高度51.6米。6.结构体系：现浇钢筋混泥土框支剪力墙结构7.抗震设防类别：丙类8.抗震等级：非抗震设计概况1、后浇带应从基础至屋顶即基础及基础梁、地下室底板、顶板、内外墙、各层楼盖及屋盖之梁板水平及垂直贯通留设。2、后浇带用作消除部分混凝土收缩应力，应在此构件施工完成后60天浇筑后浇带混凝土，如后浇带兼作消除两部分(例如主楼和裙房之间的部分)差异沉降时，须两部分主体结构封顶后才能浇灌后浇带混凝土。3、后浇带浇灌后混凝土强度未达到设计强度的100%%%时，其两侧构件此跨范围内模板及支撑不得拆除，确保施工安全。二、质量目标：全部达到设计的功能和标准，所有分部分项工程均一次验收通过。三、后浇带梁板加固施工方案1.前言后浇带是一种混凝土刚性接缝，适用于不宜设置柔性变形缝以及后期变形趋于稳定的结构。目前，后浇带作为超长建筑不留温度伸缩缝及高层建筑高层部分与裙房之间不留沉降缝的技术措施，已经普遍使用。而目前梁板后浇带在施工中经常出现以下现象和问题：（1）拆除梁板后浇带支撑，使梁板变成悬臂构件，改变了梁板的受力方式，致使梁板根部出现裂缝；（2）后浇带支撑拆除后重新加固，其实在后浇带支撑拆除的瞬间梁板的受力方式已发生改变，变形已经产生，重新加固只起到不继续变形的作用；2/8（3）在梁底预留支撑点，梁板采用二次支模，这种情况由于模板与混凝土面接触不紧密，后浇带浇筑混凝土时，混凝土浆沿缝隙挤出，极易容易造成新老混凝土交接处新混凝土外凸及漏浆。（4）后浇带模板不拆除，两侧松散混凝土及今后落入后浇带模板的各种杂物清除困难，尤其是碎小灰渣、木屑等，致使清除不彻底，出现夹渣现象。（5）后浇带两侧模板不易加固，造成混凝土流入后浇带内；（6）后浇带留置时间长，钢筋容易锈蚀。上述问题不仅影响了后浇带的结构质量，感观上也不理想。为解决这些问题，我们经过多个项目的实践，总结了一套行之有效的施工方法，经多个工程的实施，保证了后浇带的施工质量，取得了较好的效益。2.特点2.1后浇带支撑系统独立设置，施工操作简便，整体稳定性较强、安装和加固简单。2.2梁板上留清理孔，打凿的混凝土及后浇带内垃圾清理方便。2.3后浇带内钢筋上刷水泥浆，保证钢筋不会锈蚀。2.4支撑系统不拆除，在结构安全性能方面有保障。2.5不需二次加固和二次支模，节省人力和物力，降低工程成本，经济效益可观。3.适用范围适用于建筑工程中现浇整体钢筋混凝土结构梁板后浇带模板的施工。4.工艺原理梁板模板支设时，在后浇带两侧利用双立杆和顶托将两侧模板和支撑断开，使后浇带模板及支撑形成独立体系，确保支撑不被拆除；在梁底和板底设置顶托截面大小的清扫孔，保证后浇带内能清理干净，且方便封闭；两侧模板采用双层钢板网和钢筋网片支设，保证混凝土不流入后浇带内；钢筋上刷水泥浆，保证封闭时钢筋不锈蚀。5.施工工艺流程及操作要点3/85.1工艺流程梁板后浇带模板安拆工艺流程图4/8搭设梁板支撑（在距后浇带两边各500mm范围内设独立支撑系统）绑扎梁、板钢筋拦后浇带侧面模板浇筑后浇带两边梁板砼（砼浇筑48小时后及时清理、凿平后浇带两侧松散砼并冲洗干净，钢筋上刷水泥浆）拆除先浇梁、板模板，保留后浇带部分模板及支撑系统清理后浇带模板内的杂物，调整钢筋并除掉水泥浆，封闭清扫孔浇筑后浇带砼拆除后浇带模板及两边支撑系统待混凝土强度达到设计或规范要求待后浇带混凝土强度达到规范要求达到浇筑后浇带砼条件后梁板模板支设（...
