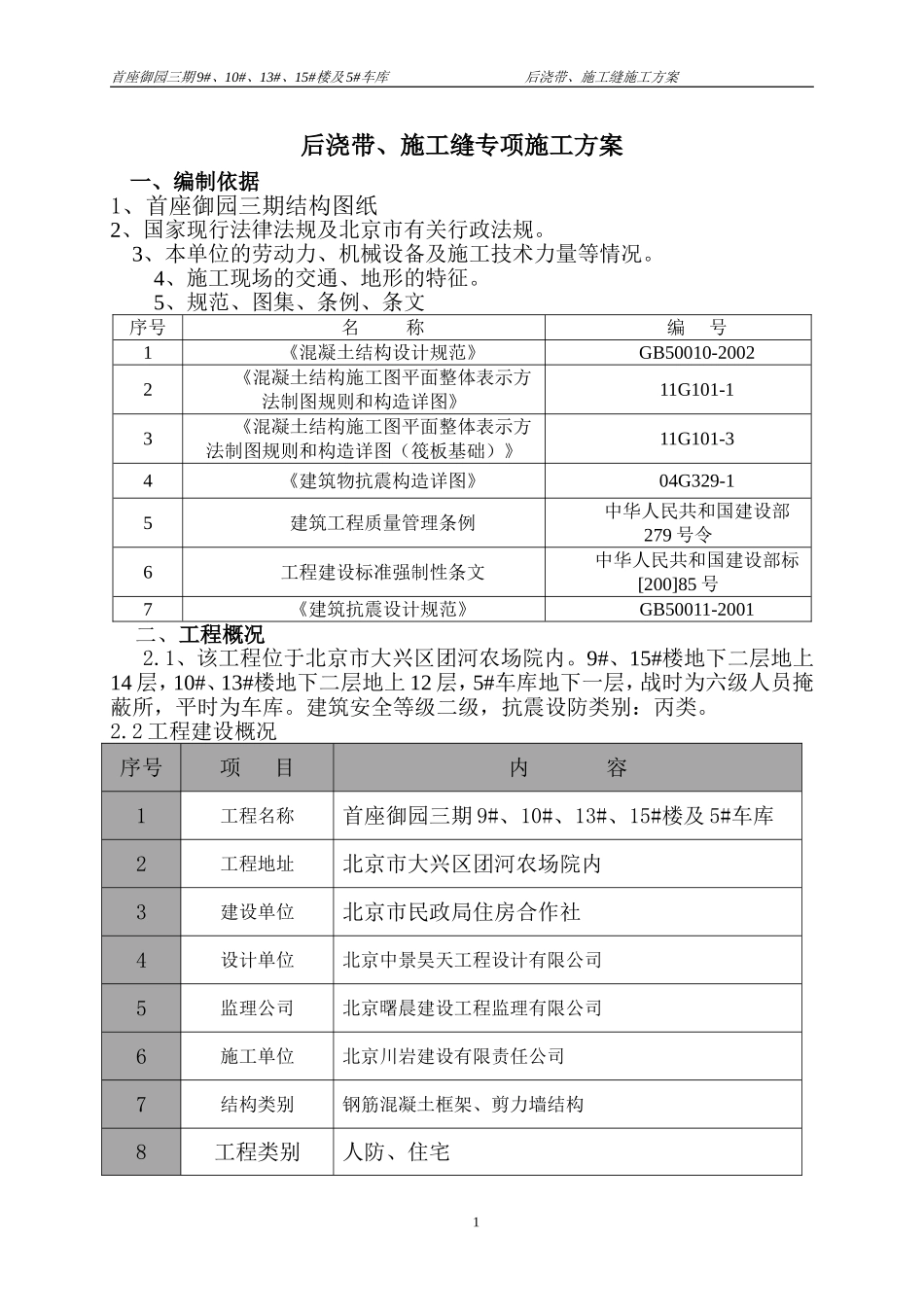

首座御园三期9#、10#、13#、15#楼及5#车库后浇带、施工缝施工方案后浇带、施工缝专项施工方案一、编制依据1、首座御园三期结构图纸2、国家现行法律法规及北京市有关行政法规。3、本单位的劳动力、机械设备及施工技术力量等情况。4、施工现场的交通、地形的特征。5、规范、图集、条例、条文序号名称编号1《混凝土结构设计规范》GB50010-20022《混凝土结构施工图平面整体表示方法制图规则和构造详图》11G101-13《混凝土结构施工图平面整体表示方法制图规则和构造详图（筏板基础）》11G101-34《建筑物抗震构造详图》04G329-15建筑工程质量管理条例中华人民共和国建设部279号令6工程建设标准强制性条文中华人民共和国建设部标[200]85号7《建筑抗震设计规范》GB50011-2001二、工程概况2.1、该工程位于北京市大兴区团河农场院内。9#、15#楼地下二层地上14层，10#、13#楼地下二层地上12层，5#车库地下一层，战时为六级人员掩蔽所，平时为车库。建筑安全等级二级，抗震设防类别：丙类。2.2工程建设概况序号项目内容1工程名称首座御园三期9#、10#、13#、15#楼及5#车库2工程地址北京市大兴区团河农场院内3建设单位北京市民政局住房合作社4设计单位北京中景昊天工程设计有限公司5监理公司北京曙晨建设工程监理有限公司6施工单位北京川岩建设有限责任公司7结构类别钢筋混凝土框架、剪力墙结构8工程类别人防、住宅1首座御园三期9#、10#、13#、15#楼及5#车库后浇带、施工缝施工方案9建筑面积9#、15#楼16261.16㎡；10#、13#楼19454.49m210主要使用性质普通住宅11耐火等级一级12工期开工日期2012年6月15日,竣工日期2013年12月31日.）三、施工准备3.1技术准备项目总工组织经理部技术、生产人员熟悉图纸，认真学习掌握施工图的内容、要求和特点，熟悉各部位截面尺寸、制定后浇带、施工缝施工初步设计方案。同时针对有关后浇带施工技术共同协商解决，取得一致意见后。作为施工技术交底以及施工操作依据。3.2机具准备主要机具及工具准备详见表1表1机具及工具准备一览表名称规格功率数量锤子重量0.25、0.5Kg10个圆盘锯MJ-1063kW1台平刨MB-5033kW1台压刨MB10657.5kW1台活动扳手最大开口宽65mm2把梅花扳手19-228把空压机1立方1台钢丝钳长150、175mm2把墨斗、粉线带砂轮切割机配套1个零配件和工具箱钢卷尺2米、5米和50米3.3材料准备后浇带（筏板、墙体、梁、顶板）地下部分以及外墙施工缝墙体、±0.000以上后浇带、施工缝。模板材料选用1220*2440*12竹胶板，模板周转次数为6次，木方（50*100*4000、100*100*4000）、铁钉（50、80、100）铁丝12#、钢丝网、油丝顶托，支撑采用钢管、十字卡组成，脱模剂选用油性脱膜剂。根据所需材料提前考察、选用相关材料厂家。四、主要施工方法及措施4.1、后浇带、施工缝模板主楼筏板厚度600mm：根据甲方技术联系单后浇带为便于施工改为加强带，和基础筏板一次浇筑，加强带采用钢板网拦截。根据施工图尺寸位置，向两侧各增加600mm宽度。5#车库筏板厚度500mm，除沉降后浇带外温度后2首座御园三期9#、10#、13#、15#楼及5#车库后浇带、施工缝施工方案浇带全部采用加强带，同筏板同时浇筑。详见下图。4.2、墙体后浇带厚度200-250-300MM：后浇带模板为便于拆除分四块进行拼装，墙体钢筋保护层各一块，中间部分为两块宽度（墙厚减去保护层、钢筋的直径）模板，模板面板为竹胶板，组合好中间两块模板后，在墙体居中部位处安装一梯形木方，用着后浇带浇筑时安装遇水膨胀止水条。根据施工图尺寸位置，在墙体钢筋左右垫3cm-2.5cm厚（同钢筋保护层）多层板以保证钢筋保护层的准确。组合好面板用次龙骨50×100mm方木间距400，主龙骨100×100mm方木居中布置。支撑采用100*100木方对称加固，加固时与墙体模板连接成整体。基础部分墙体后浇带详见下图。4.3、顶板后浇带厚度200-160-120MM：顶板后浇带模板为便于拆除可分为三种进行安装。①、顶板钢筋保护层上下各一块，中间部分为一块宽度（板厚减去保护层、钢筋的直径）模板，②、采用胶合板根据钢筋间距、钢筋直径在模板上用手锯开槽加固，③可用钢丝网直接拦截。组合好模板后，在板厚居中部位处安装一梯形木方，用着后浇带浇筑时安装遇水...
