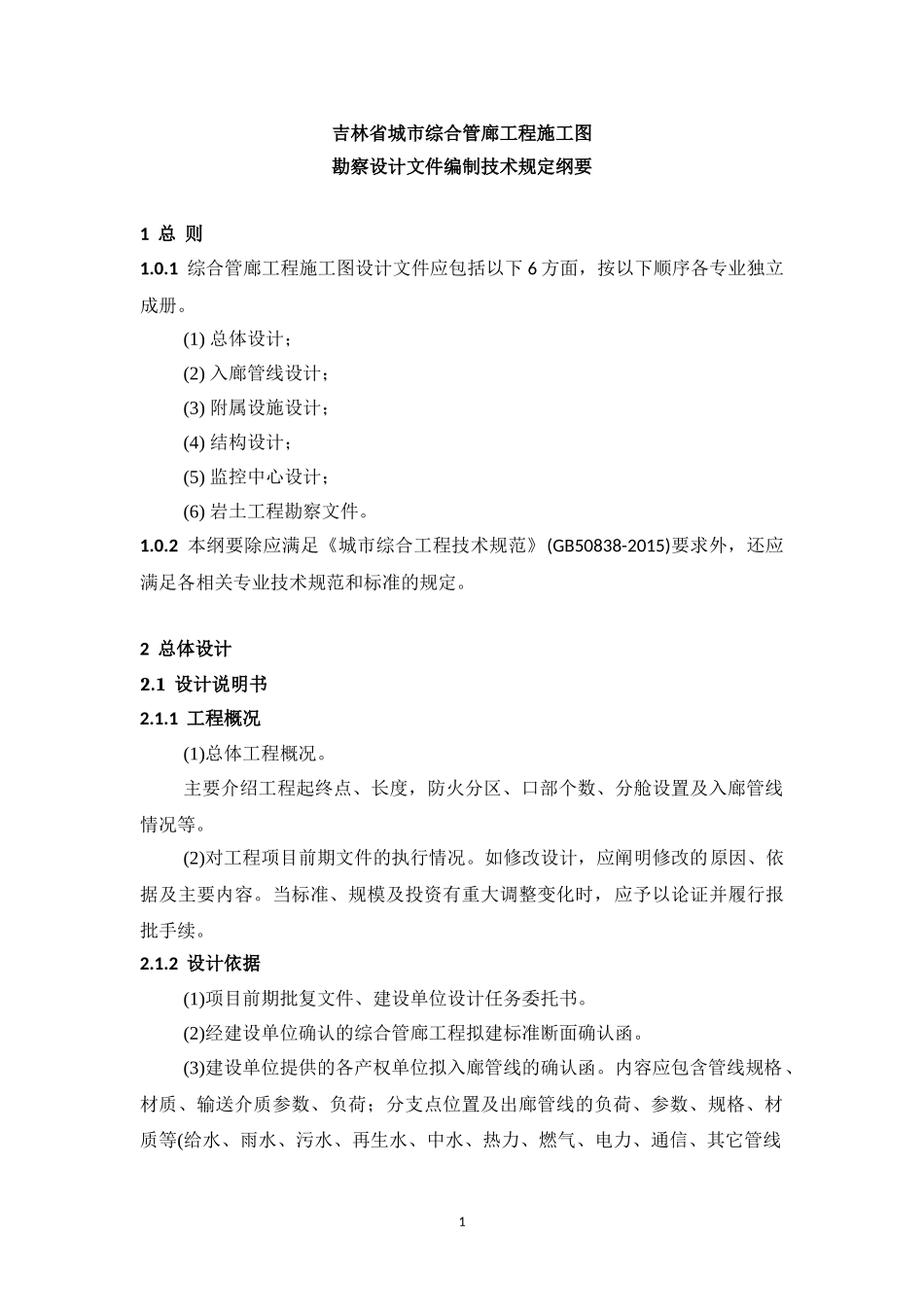

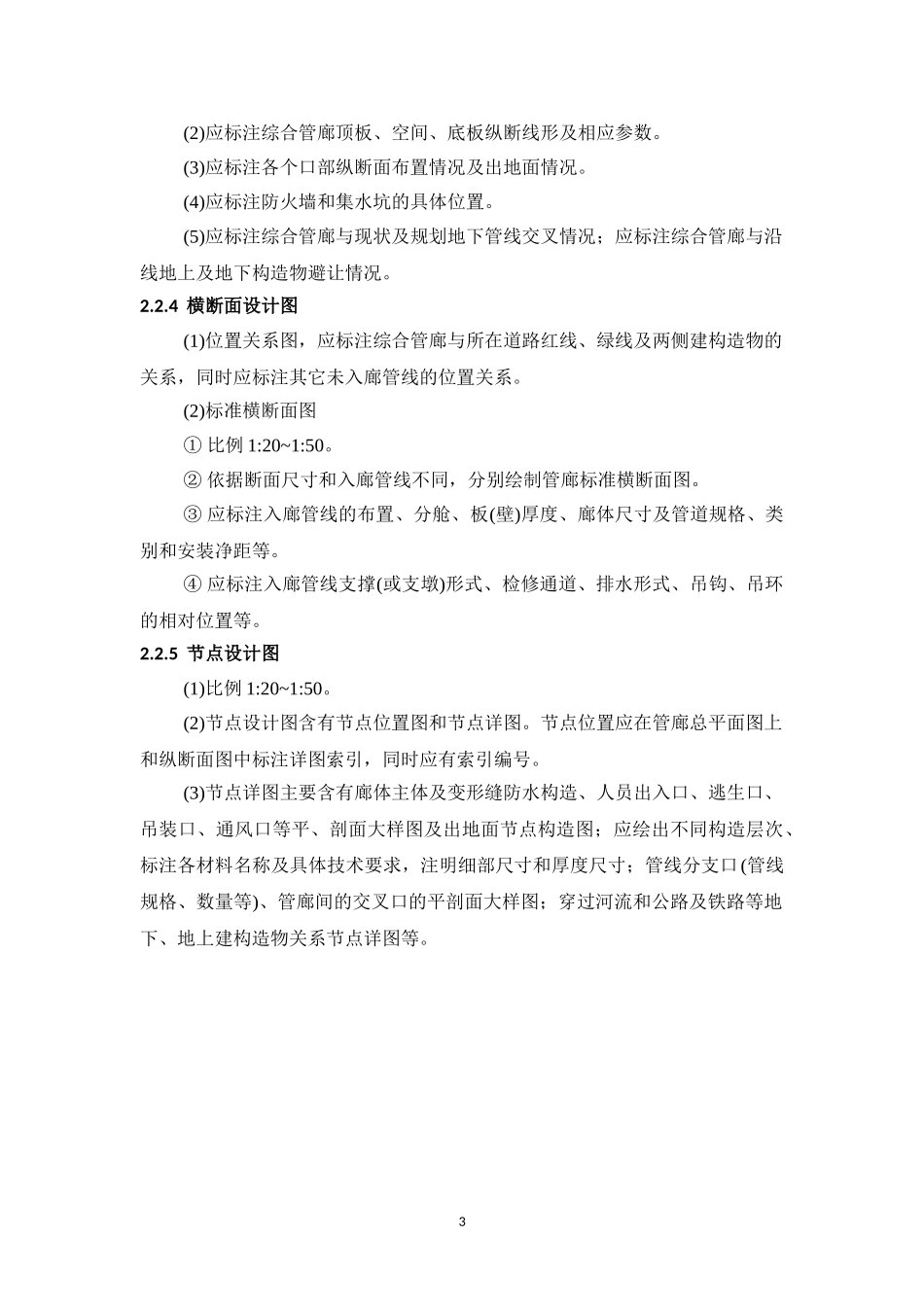

吉林省城市综合管廊工程施工图勘察设计文件编制技术规定纲要1总则1.0.1综合管廊工程施工图设计文件应包括以下6方面，按以下顺序各专业独立成册。(1)总体设计；(2)入廊管线设计；(3)附属设施设计；(4)结构设计；(5)监控中心设计；(6)岩土工程勘察文件。1.0.2本纲要除应满足《城市综合工程技术规范》(GB50838-2015)要求外，还应满足各相关专业技术规范和标准的规定。2总体设计2.1设计说明书2.1.1工程概况(1)总体工程概况。主要介绍工程起终点、长度，防火分区、口部个数、分舱设置及入廊管线情况等。(2)对工程项目前期文件的执行情况。如修改设计，应阐明修改的原因、依据及主要内容。当标准、规模及投资有重大调整变化时，应予以论证并履行报批手续。2.1.2设计依据(1)项目前期批复文件、建设单位设计任务委托书。(2)经建设单位确认的综合管廊工程拟建标准断面确认函。(3)建设单位提供的各产权单位拟入廊管线的确认函。内容应包含管线规格、材质、输送介质参数、负荷；分支点位置及出廊管线的负荷、参数、规格、材质等(给水、雨水、污水、再生水、中水、热力、燃气、电力、通信、其它管线1等)。(4)主要设计标准、规范及资料。(5)经审查合格的岩土工程勘察文件。2.1.3工程设计(1)建设条件。对自然条件、工程现状、规划要求等在设计文件中进行论述。(2)主要设计方案。①简述综合管廊形式、总平面设计、纵断面设计、标准横断面及特殊断面设计。②简述附属工程设计：通风、供电、照明、给排水、通讯、监控及报警、标识系统。③必要节点设计：各种口部的节点介绍、分支管线及端井的介绍等。④防水设计：依据、等级、材料、做法等。2.1.4工程施工注意事项及技术要求2.2设计图纸2.2.1工程位置示意图(或城市综合管廊规划示意图)明确此工程在城市管廊工程规划图中的位置关系及沿线主要构筑物的概略位置。2.2.2总平面设计图。(1)比例1:500~1:1000。(2)应标注各类综合管廊的位置，沿线道路规划或道路现状布局，主要建筑物、企事业单位、文物古迹、立交、桥梁及主要相交道路和附近道路系统的关系。(3)应标注现状和规划未入廊地下管线的位置、数量及规格；应标注出入管廊管线的位置、数量及规格。(4)应标注综合管廊每个舱室人员出入口、逃生口、吊装口、通风口、管线分支口及防火分区、变形缝设置的位置等。(5)应标注天然气舱室通风口与周边建筑的设计间距。2.2.3纵断面设计图(1)比例1:500~1:1000。2(2)应标注综合管廊顶板、空间、底板纵断线形及相应参数。(3)应标注各个口部纵断面布置情况及出地面情况。(4)应标注防火墙和集水坑的具体位置。(5)应标注综合管廊与现状及规划地下管线交叉情况；应标注综合管廊与沿线地上及地下构造物避让情况。2.2.4横断面设计图(1)位置关系图，应标注综合管廊与所在道路红线、绿线及两侧建构造物的关系，同时应标注其它未入廊管线的位置关系。(2)标准横断面图①比例1:20~1:50。②依据断面尺寸和入廊管线不同，分别绘制管廊标准横断面图。③应标注入廊管线的布置、分舱、板(壁)厚度、廊体尺寸及管道规格、类别和安装净距等。④应标注入廊管线支撑(或支墩)形式、检修通道、排水形式、吊钩、吊环的相对位置等。2.2.5节点设计图(1)比例1:20~1:50。(2)节点设计图含有节点位置图和节点详图。节点位置应在管廊总平面图上和纵断面图中标注详图索引，同时应有索引编号。(3)节点详图主要含有廊体主体及变形缝防水构造、人员出入口、逃生口、吊装口、通风口等平、剖面大样图及出地面节点构造图；应绘出不同构造层次、标注各材料名称及具体技术要求，注明细部尺寸和厚度尺寸；管线分支口(管线规格、数量等)、管廊间的交叉口的平剖面大样图；穿过河流和公路及铁路等地下、地上建构造物关系节点详图等。33入廊管线设计设计文件应包括说明书、主要设备及材料表、计算软件及计算书、设计图纸。设计内容主要是对纳入管廊的各种管线工程进行施工图设计。主要包括给水、再生水管道，排水管道(渠)，天然气管道；热力管道，电力电缆，通信线缆等。各种管线在管廊中的位置应按管廊总体设计要求确定。3.1给水、再生水管道3.1.1设计说明书主要包含工程概况、设计依据、设计范围、设计内容及...
