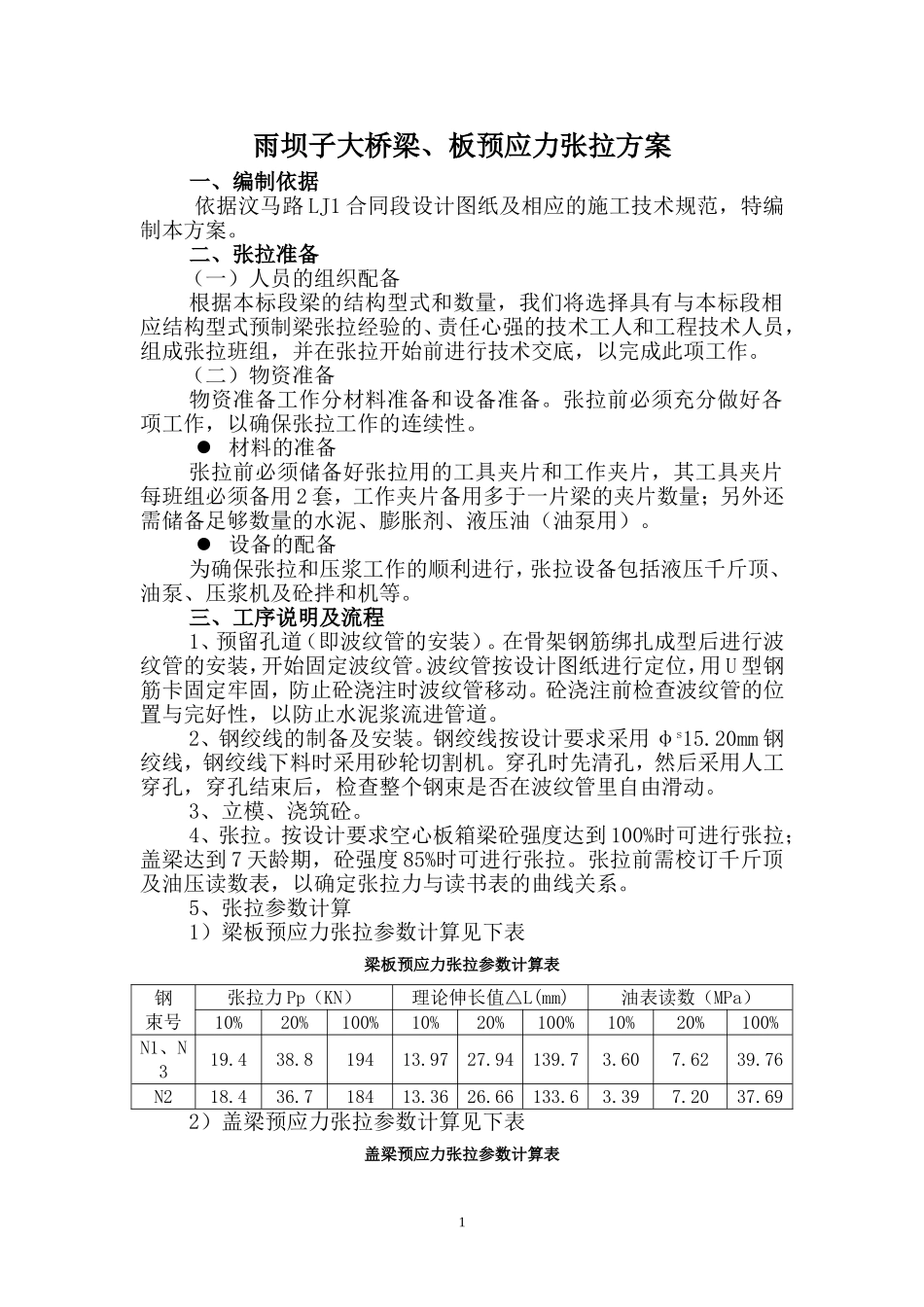

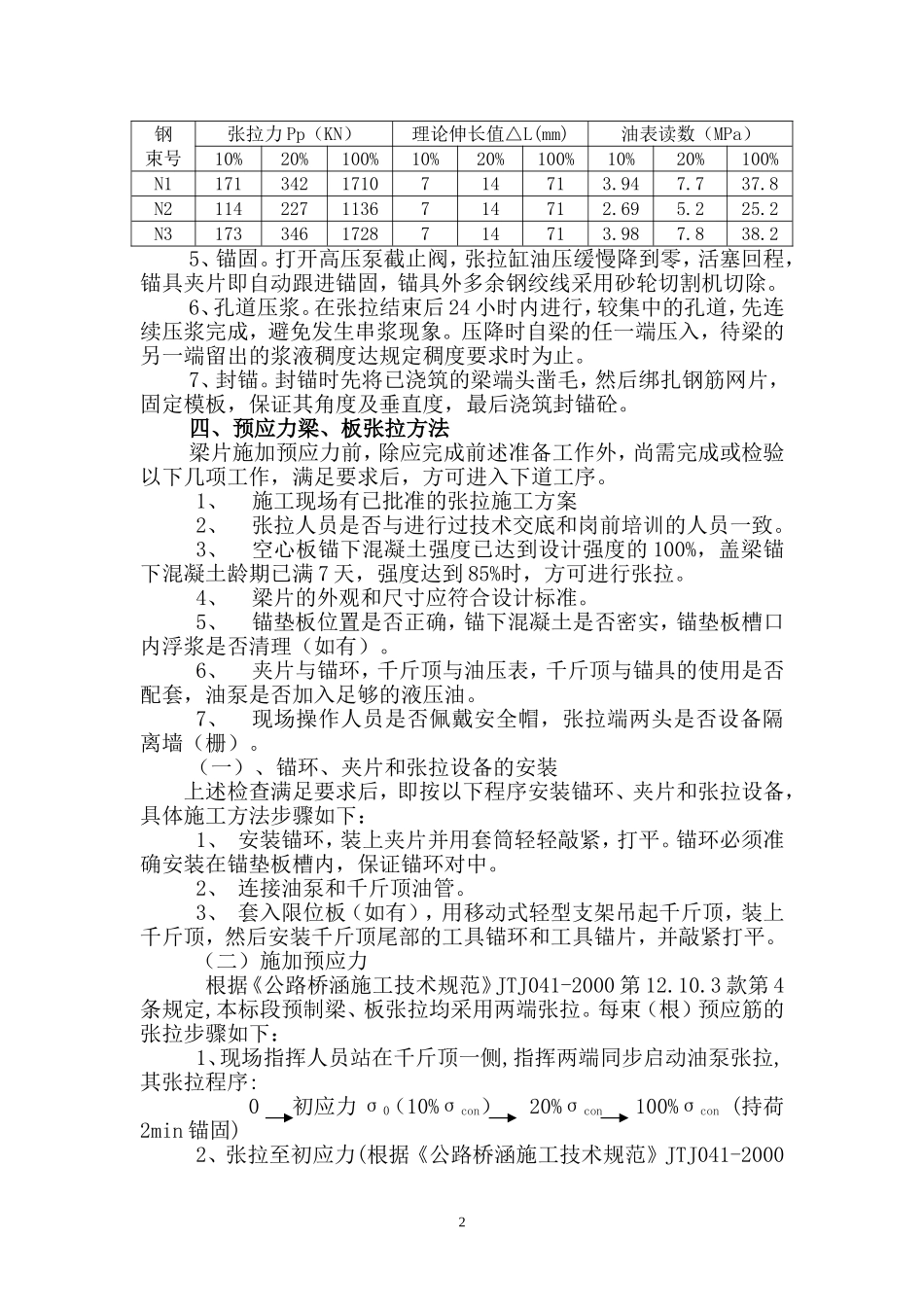

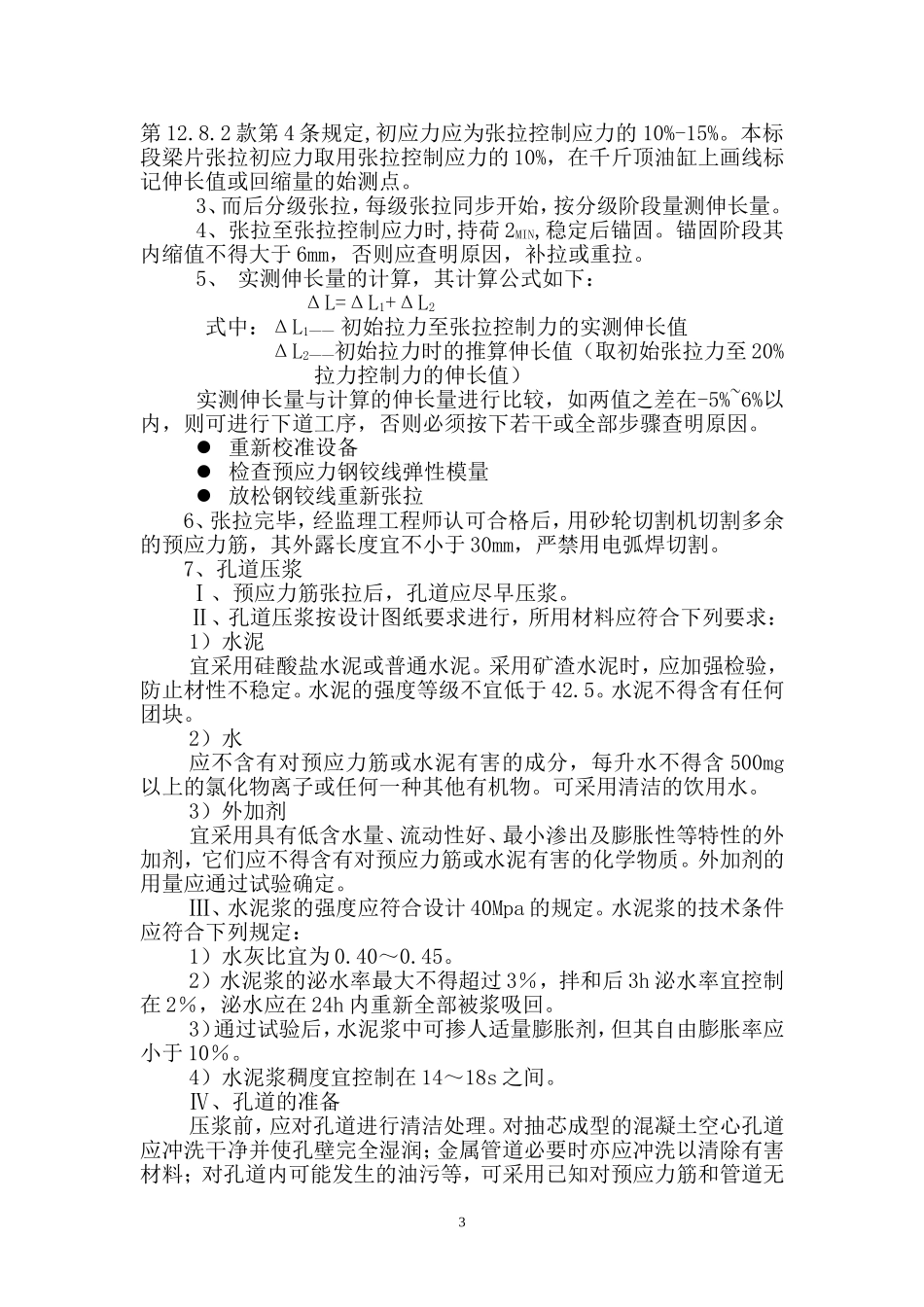

雨坝子大桥梁、板预应力张拉方案一、编制依据依据汶马路LJ1合同段设计图纸及相应的施工技术规范，特编制本方案。二、张拉准备（一）人员的组织配备根据本标段梁的结构型式和数量，我们将选择具有与本标段相应结构型式预制梁张拉经验的、责任心强的技术工人和工程技术人员，组成张拉班组，并在张拉开始前进行技术交底，以完成此项工作。（二）物资准备物资准备工作分材料准备和设备准备。张拉前必须充分做好各项工作，以确保张拉工作的连续性。材料的准备张拉前必须储备好张拉用的工具夹片和工作夹片，其工具夹片每班组必须备用2套，工作夹片备用多于一片梁的夹片数量；另外还需储备足够数量的水泥、膨胀剂、液压油（油泵用）。设备的配备为确保张拉和压浆工作的顺利进行，张拉设备包括液压千斤顶、油泵、压浆机及砼拌和机等。三、工序说明及流程1、预留孔道（即波纹管的安装）。在骨架钢筋绑扎成型后进行波纹管的安装，开始固定波纹管。波纹管按设计图纸进行定位，用U型钢筋卡固定牢固，防止砼浇注时波纹管移动。砼浇注前检查波纹管的位置与完好性，以防止水泥浆流进管道。2、钢绞线的制备及安装。钢绞线按设计要求采用φs15.20mm钢绞线，钢绞线下料时采用砂轮切割机。穿孔时先清孔，然后采用人工穿孔，穿孔结束后，检查整个钢束是否在波纹管里自由滑动。3、立模、浇筑砼。4、张拉。按设计要求空心板箱梁砼强度达到100%时可进行张拉；盖梁达到7天龄期，砼强度85%时可进行张拉。张拉前需校订千斤顶及油压读数表，以确定张拉力与读书表的曲线关系。5、张拉参数计算1）梁板预应力张拉参数计算见下表梁板预应力张拉参数计算表钢束号张拉力Pp（KN）理论伸长值△L(mm)油表读数（MPa）10%20%100%10%20%100%10%20%100%N1、N319.438.819413.9727.94139.73.607.6239.76N218.436.718413.3626.66133.63.397.2037.692）盖梁预应力张拉参数计算见下表盖梁预应力张拉参数计算表1钢束号张拉力Pp（KN）理论伸长值△L(mm)油表读数（MPa）10%20%100%10%20%100%10%20%100%N11713421710714713.947.737.8N21142271136714712.695.225.2N31733461728714713.987.838.25、锚固。打开高压泵截止阀，张拉缸油压缓慢降到零，活塞回程，锚具夹片即自动跟进锚固，锚具外多余钢绞线采用砂轮切割机切除。6、孔道压浆。在张拉结束后24小时内进行，较集中的孔道，先连续压浆完成，避免发生串浆现象。压降时自梁的任一端压入，待梁的另一端留出的浆液稠度达规定稠度要求时为止。7、封锚。封锚时先将已浇筑的梁端头凿毛，然后绑扎钢筋网片，固定模板，保证其角度及垂直度，最后浇筑封锚砼。四、预应力梁、板张拉方法梁片施加预应力前，除应完成前述准备工作外，尚需完成或检验以下几项工作，满足要求后，方可进入下道工序。1、施工现场有已批准的张拉施工方案2、张拉人员是否与进行过技术交底和岗前培训的人员一致。3、空心板锚下混凝土强度已达到设计强度的100%，盖梁锚下混凝土龄期已满7天，强度达到85%时，方可进行张拉。4、梁片的外观和尺寸应符合设计标准。5、锚垫板位置是否正确，锚下混凝土是否密实，锚垫板槽口内浮浆是否清理（如有）。6、夹片与锚环，千斤顶与油压表，千斤顶与锚具的使用是否配套，油泵是否加入足够的液压油。7、现场操作人员是否佩戴安全帽，张拉端两头是否设备隔离墙（栅）。（一）、锚环、夹片和张拉设备的安装上述检查满足要求后，即按以下程序安装锚环、夹片和张拉设备，具体施工方法步骤如下：1、安装锚环，装上夹片并用套筒轻轻敲紧，打平。锚环必须准确安装在锚垫板槽内，保证锚环对中。2、连接油泵和千斤顶油管。3、套入限位板（如有），用移动式轻型支架吊起千斤顶，装上千斤顶，然后安装千斤顶尾部的工具锚环和工具锚片，并敲紧打平。（二）施加预应力根据《公路桥涵施工技术规范》JTJ041-2000第12.10.3款第4条规定,本标段预制梁、板张拉均采用两端张拉。每束（根）预应筋的张拉步骤如下：1、现场指挥人员站在千斤顶一侧,指挥两端同步启动油泵张拉,其张拉程序:0初应力σ0（10%σcon）20%σcon100%σcon(持荷2min锚固)2、张拉至初应力(根据《公路桥涵施工技术规范》JTJ041-20002...
