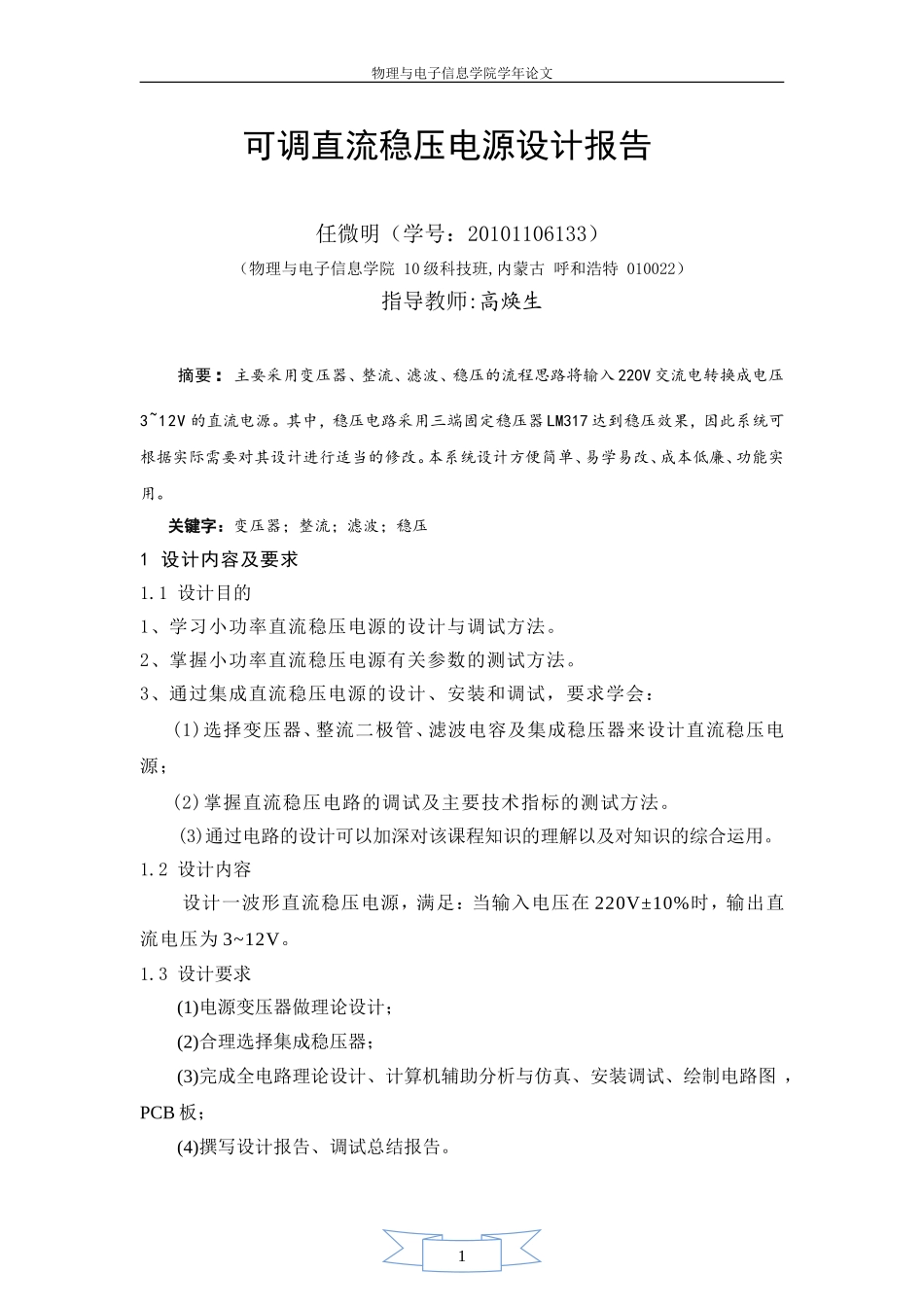

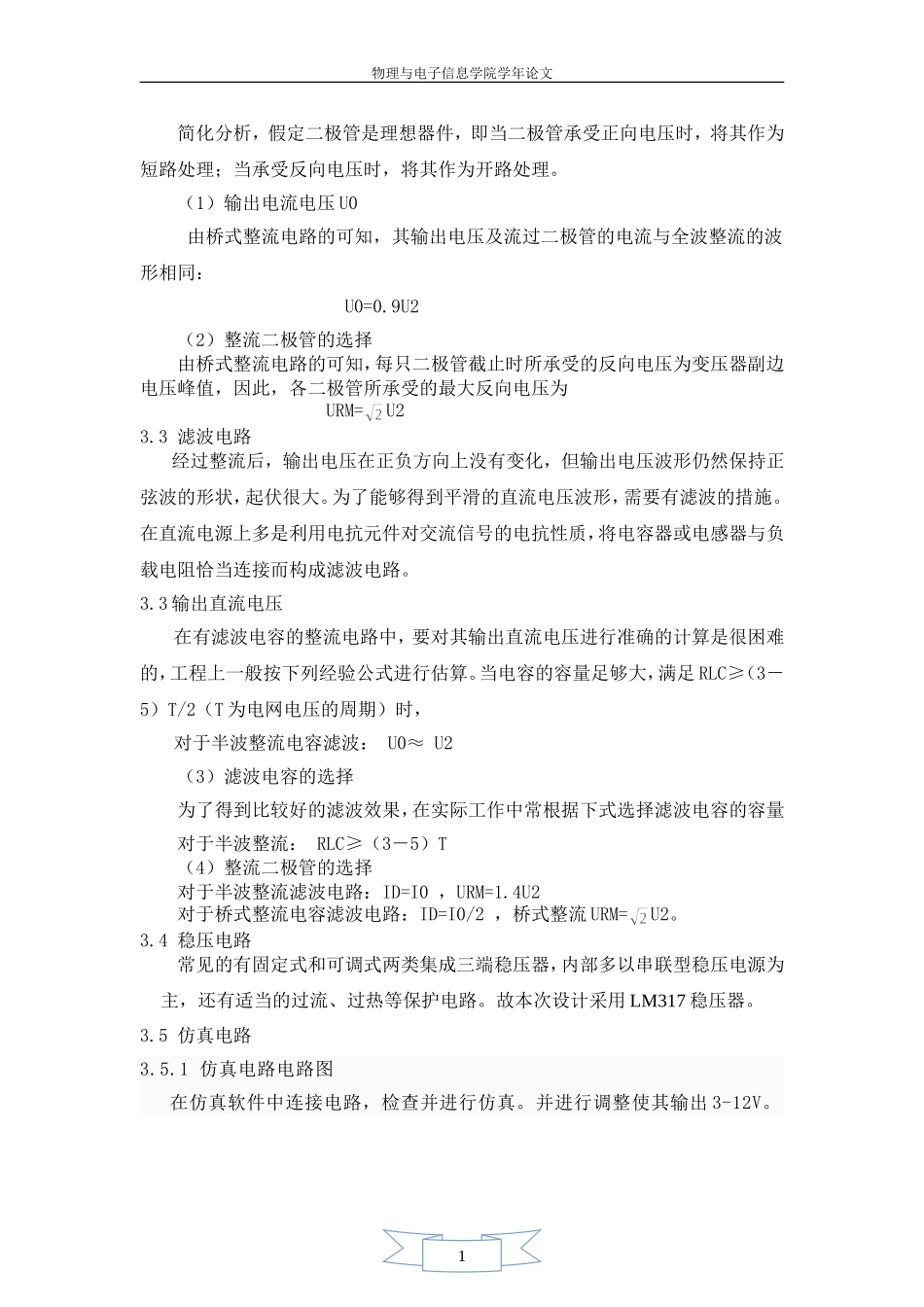

1物理与电子信息学院学年论文可调直流稳压电源设计报告任微明（学号：20101106133）（物理与电子信息学院10级科技班,内蒙古呼和浩特010022）指导教师:高焕生摘要：主要采用变压器、整流、滤波、稳压的流程思路将输入220V交流电转换成电压3~12V的直流电源。其中，稳压电路采用三端固定稳压器LM317达到稳压效果，因此系统可根据实际需要对其设计进行适当的修改。本系统设计方便简单、易学易改、成本低廉、功能实用。关键字：变压器；整流；滤波；稳压1设计内容及要求1.1设计目的1、学习小功率直流稳压电源的设计与调试方法。2、掌握小功率直流稳压电源有关参数的测试方法。3、通过集成直流稳压电源的设计、安装和调试，要求学会：(1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源；(2)掌握直流稳压电路的调试及主要技术指标的测试方法。(3)通过电路的设计可以加深对该课程知识的理解以及对知识的综合运用。1.2设计内容设计一波形直流稳压电源，满足：当输入电压在220V±10%时，输出直流电压为3~12V。1.3设计要求(1)电源变压器做理论设计；(2)合理选择集成稳压器；(3)完成全电路理论设计、计算机辅助分析与仿真、安装调试、绘制电路图，PCB板；(4)撰写设计报告、调试总结报告。4可调直流电源设计报告2设计方法与步骤2.1设计方法单元电路设计、PCB板设计、电路的组装与调试。2.2设计步骤（1）功能和性能指标分析：对题目的各项要求进行分析，整理出系统和具体电路设计所需的更具体、更详细的功能要求和技术性指标数据，以求得设计的原始依据。（2）画出总体电路图，要求按相关规定，布局合理，图面清晰，便于对图的理解和阅读，为组装、调试和维修时做好准备。（3）按总电路图安装电路，调试并改进。3电路的设计图3整体电路图3.1电源变压器过整流电路将交流变为脉动的直流电压。由于此脉动的直流压含有较的纹波，必须通过滤波电路加以滤波，从而得到平滑的直流电压。电源变压器的作用是将交流220V的电压变为所需的电压值，然后通过的电压还随电网电压波动、负载何温度的变化而变化。因而在整流、滤波电路之后，还需接稳压电路。稳压电路的作用是当电网电压波动、负载何温度变化时，维持输出直流电压稳定。3.2整流电路利用二极管的单向导电性，将交流电压变成单向脉动电压的电路，称为整流电路。交流电分为三相交流电和单相交流电，在小功率电路中一般采用单相半波桥式整流电路。1物理与电子信息学院学年论文简化分析，假定二极管是理想器件，即当二极管承受正向电压时，将其作为短路处理；当承受反向电压时，将其作为开路处理。（1）输出电流电压U0由桥式整流电路的可知，其输出电压及流过二极管的电流与全波整流的波形相同：U0=0.9U2（2）整流二极管的选择由桥式整流电路的可知，每只二极管截止时所承受的反向电压为变压器副边电压峰值，因此，各二极管所承受的最大反向电压为URM=U23.3滤波电路经过整流后，输出电压在正负方向上没有变化，但输出电压波形仍然保持正弦波的形状，起伏很大。为了能够得到平滑的直流电压波形，需要有滤波的措施。在直流电源上多是利用电抗元件对交流信号的电抗性质，将电容器或电感器与负载电阻恰当连接而构成滤波电路。3.3输出直流电压在有滤波电容的整流电路中，要对其输出直流电压进行准确的计算是很困难的，工程上一般按下列经验公式进行估算。当电容的容量足够大，满足RLC≥（3－5）T/2（T为电网电压的周期）时，对于半波整流电容滤波：U0≈U2（3）滤波电容的选择为了得到比较好的滤波效果，在实际工作中常根据下式选择滤波电容的容量对于半波整流：RLC≥（3－5）T（4）整流二极管的选择对于半波整流滤波电路：ID=I0，URM=1.4U2对于桥式整流电容滤波电路：ID=I0/2，桥式整流URM=U2。3.4稳压电路常见的有固定式和可调式两类集成三端稳压器，内部多以串联型稳压电源为主，还有适当的过流、过热等保护电路。故本次设计采用LM317稳压器。3.5仿真电路3.5.1仿真电路电路图在仿真软件中连接电路，检查并进行仿真。并进行调整使其输出3-12V。4可调直流电源设计报告3.5.1仿真电路图3.5.2仿真电路最大输出电压3.5.2最大输出电压3.5.3仿真电...
