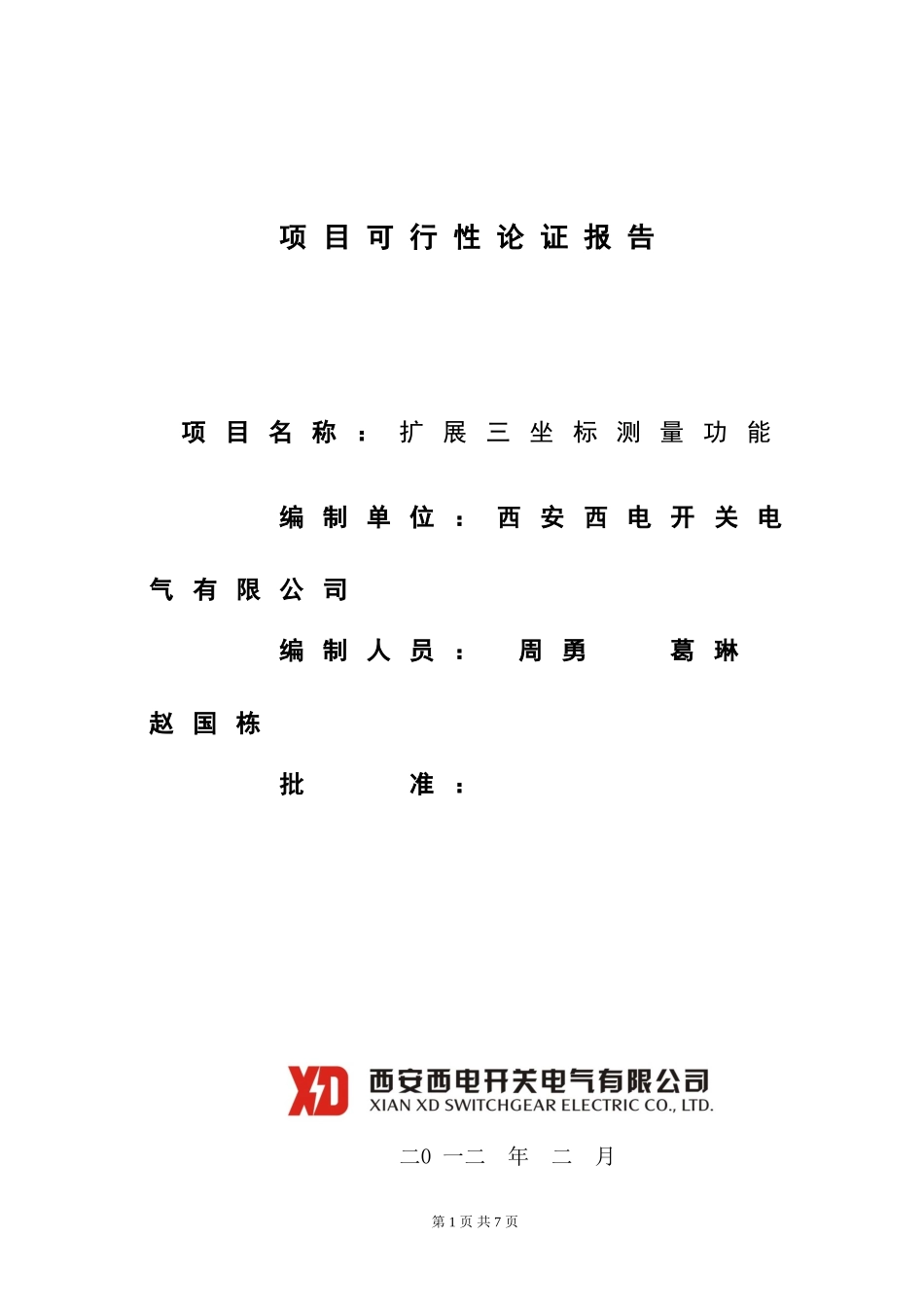

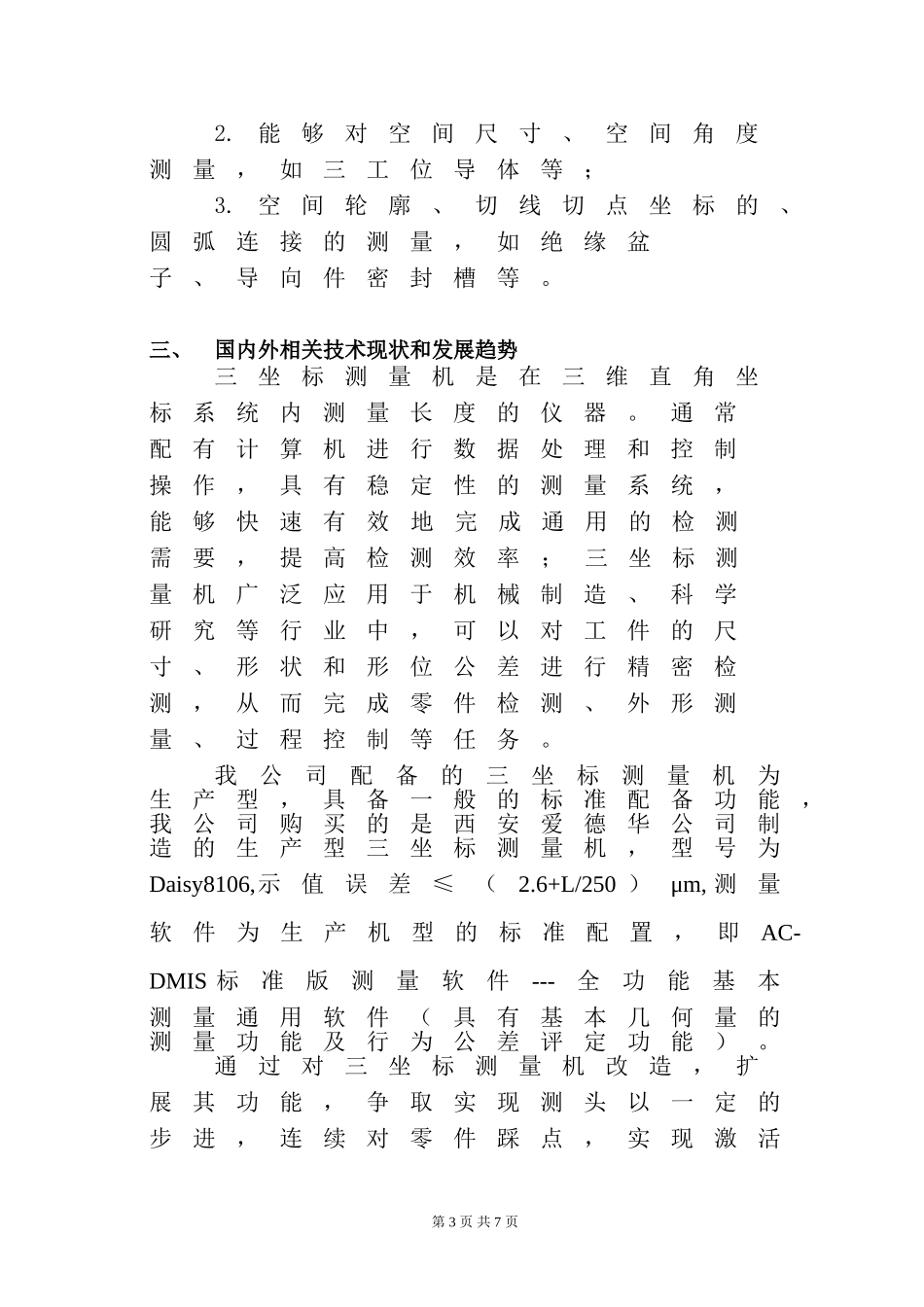

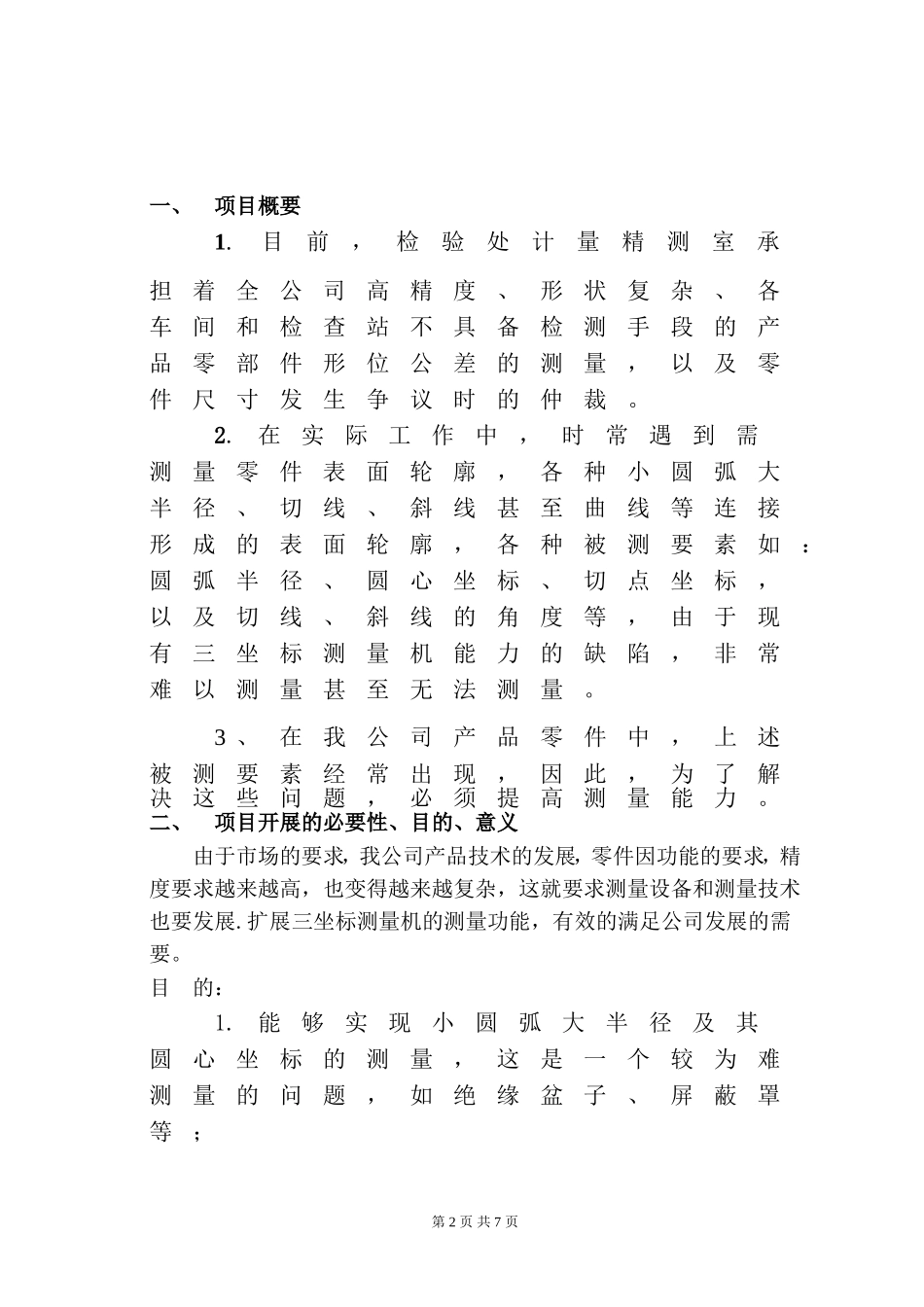

项目可行性论证报告项目名称：扩展三坐标测量功能编制单位：西安西电开关电气有限公司编制人员：周勇葛琳赵国栋批准：二0一二年二月第1页共7页一、项目概要1.目前，检验处计量精测室承担着全公司高精度、形状复杂、各车间和检查站不具备检测手段的产品零部件形位公差的测量，以及零件尺寸发生争议时的仲裁。2.在实际工作中，时常遇到需测量零件表面轮廓，各种小圆弧大半径、切线、斜线甚至曲线等连接形成的表面轮廓，各种被测要素如：圆弧半径、圆心坐标、切点坐标，以及切线、斜线的角度等，由于现有三坐标测量机能力的缺陷，非常难以测量甚至无法测量。3、在我公司产品零件中，上述被测要素经常出现，因此，为了解决这些问题，必须提高测量能力。二、项目开展的必要性、目的、意义由于市场的要求，我公司产品技术的发展，零件因功能的要求，精度要求越来越高，也变得越来越复杂，这就要求测量设备和测量技术也要发展.扩展三坐标测量机的测量功能，有效的满足公司发展的需要。目的：1.能够实现小圆弧大半径及其圆心坐标的测量，这是一个较为难测量的问题，如绝缘盆子、屏蔽罩等；第2页共7页2.能够对空间尺寸、空间角度测量，如三工位导体等；3.空间轮廓、切线切点坐标的、圆弧连接的测量，如绝缘盆子、导向件密封槽等。三、国内外相关技术现状和发展趋势三坐标测量机是在三维直角坐标系统内测量长度的仪器。通常配有计算机进行数据处理和控制操作，具有稳定性的测量系统，能够快速有效地完成通用的检测需要，提高检测效率；三坐标测量机广泛应用于机械制造、科学研究等行业中，可以对工件的尺寸、形状和形位公差进行精密检测，从而完成零件检测、外形测量、过程控制等任务。我公司配备的三坐标测量机为生产型，具备一般的标准配备功能，我公司购买的是西安爱德华公司制造的生产型三坐标测量机，型号为Daisy8106,示值误差≤（2.6+L/250）μm,测量软件为生产机型的标准配置，即AC-DMIS标准版测量软件---全功能基本测量通用软件（具有基本几何量的测量功能及行为公差评定功能）。通过对三坐标测量机改造，扩展其功能，争取实现测头以一定的步进，连续对零件踩点，实现激活第3页共7页踩点坐标，得到一系列的踩点坐标值，通过三维坐标系里的几何计算，得到所需数据，转成图纸尺寸要求，进行判别。四、前期科研工作情况和基础对相关的实验设备进行调查和分析，对设备的性能和精度、稳定性情况有一定的了解和熟悉。收集和学习了产品零件的公差要求，为项目方案的制定和开展奠定了一定的基础。我们前期与三坐标公司进行了沟通和交流，与车间也进行了解，以便更好的完成测量工作。五、项目目标1.扩展三坐标测量机的测量功能，有效的满足公司发展的需要。2.各种被测要素如：圆弧半径、圆心坐标、切点坐标，以及切线、斜线的角度等，能够进行有效的测量。3.能够对三工位导体、精密铸件、绝缘盆子密封槽等复杂零件测量。4.能够进行复杂零件的测绘，为设计、工艺提供准确、可靠的零件测量数据。5.提高了零件自检率，为公司节约了费用。六、承担单位的业务分工与责任该项目的组织和策划，具体方案的制定实施由检验处承担（厂家协助）。七、依托工程落实情况本项目不依托工程实施。八、技术经济效益分析第4页共7页1．扩展三坐标测量机的测量功能，能够对三工位导体、精密铸件、绝缘盆子密封槽等复杂零件测量。2.能够进行复杂零件的测绘，为设计、工艺提供准确、可靠的零件测量数据。3.提高了零件测量效率，节约了时间。4．提高了零件自检率，为公司节约了费用。若送外测量，零件的每个单项尺寸价格根据复杂程度在50-100元左右，一个零件的测量费用在1000元左右，如果每种零件每批抽检，费用巨大。九、投资经费预算、来源第5页共7页十、起止时间及阶段性工作计划安排十一、组织实施方案及管理措施，开发条件落实和资源保证项目的整体设计以及零部件的筹集均由检验处组织完成，实验项目在检验处实验室进行。每项工作由专人负责，检测人员和检测设备固定，数据由2人以上进行记录，归交项目负责人统一管理。测量要求按国家计量检定规程＜三坐标测量机计量检定规程＞的要求进第6页共7页项目名称扩展三...
