可编程控制器应用(机考模拟题)VIP免费

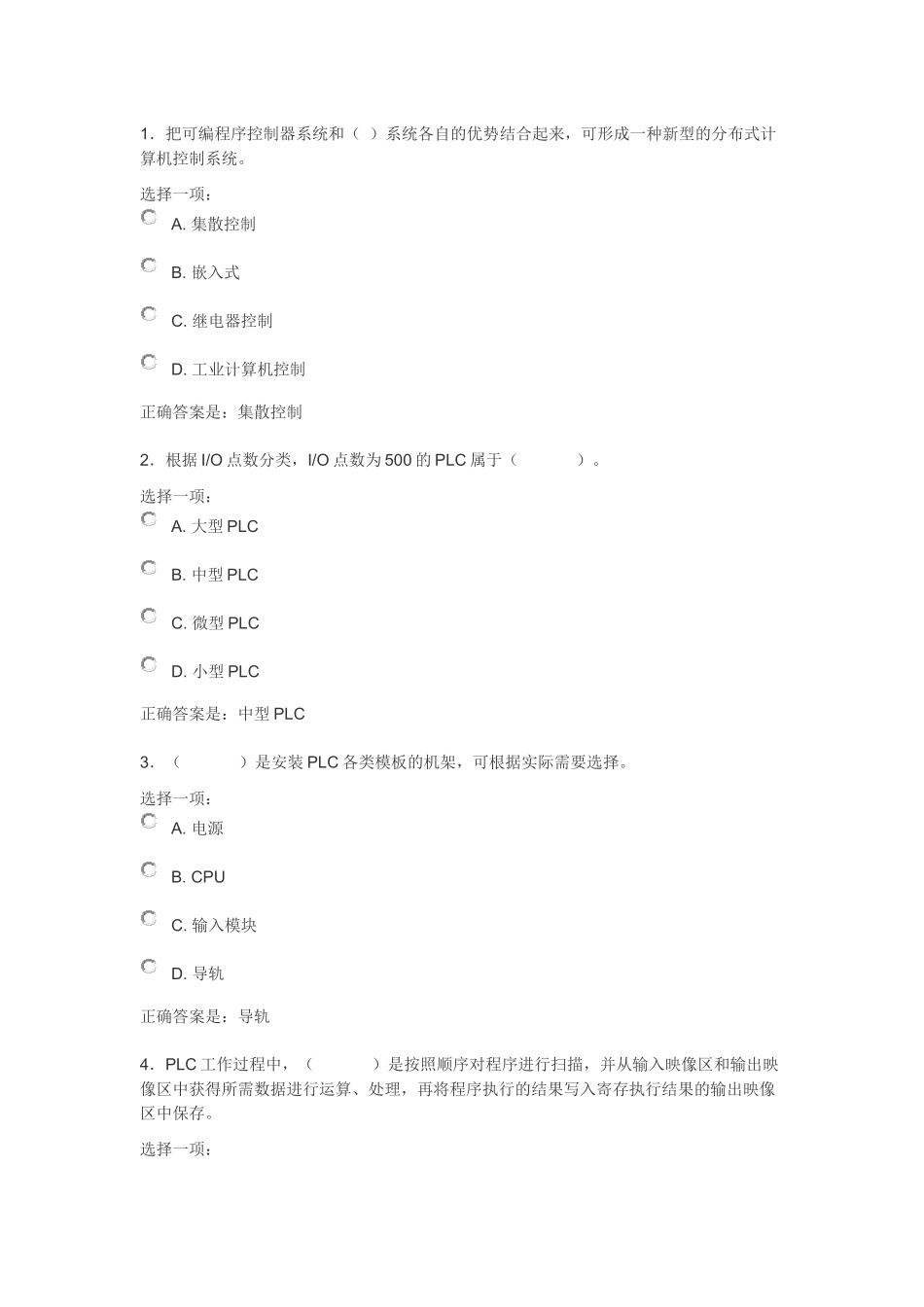

1．把可编程序控制器系统和（）系统各自的优势结合起来，可形成一种新型的分布式计算机控制系统。选择一项：A.集散控制B.嵌入式C.继电器控制D.工业计算机控制正确答案是：集散控制2．根据I/O点数分类，I/O点数为500的PLC属于（）。选择一项：A.大型PLCB.中型PLCC.微型PLCD.小型PLC正确答案是：中型PLC3．（）是安装PLC各类模板的机架，可根据实际需要选择。选择一项：A.电源B.CPUC.输入模块D.导轨正确答案是：导轨4．PLC工作过程中，（）是按照顺序对程序进行扫描，并从输入映像区和输出映像区中获得所需数据进行运算、处理，再将程序执行的结果写入寄存执行结果的输出映像区中保存。选择一项：A.网络通信B.输出刷新阶段C.输入采样阶段D.程序执行阶段正确答案是：程序执行阶段5．一条语句由一个操作码和一个操作数组成，操作数由（）和参数组成。选择一项：A.操作码B.操作数C.参数D.标识符6．通电延时定时器（TON）的输入（IN）电路（）时开始定时，当前值大于等于设定值时，其定时器位变为1状态，其常开触点（），常闭触点（）。选择一项：A.接通接通断开B.接通断开断开C.断开接通断开D.断开断开接通正确答案是：接通接通断开7．输入继电器是PLC接受外部输入的开关信号的窗口，下面对其描述正确的是（）。选择一项：A.输入继电器只有常开触点B.输入继电器有线圈和触点C.输入继电器的状态仅取决于用户程序的控制D.输入继电器触点可以无限制使用正确答案是：输入继电器触点可以无限制使用8．S7-200PLC定时器指令中，T36的定时精度为0.01s，如果设定值为100，则其定时时间为（）。选择一项：A.0.01sB.0.0001sC.1sD.0.1s正确答案是：1s9．请从下列语句表选项中选择错误的一个（）。选择一项：A.TOFT35，6B.NOTQ0.0C.CTDC2，2D.=M0.0正确答案是：NOTQ0.010．对以下程序段分析正确的是（）。A.M0.0的状态恒为“1”。B.如果M0.1的状态设置为“0”，M0.0的状态恒为“0”。C.M0.0的状态恒为“0”。D.如果M0.1的状态设置为“1”，M0.0的状态恒为“0”。正确答案是：M0.0的状态恒为“0”。1．PLC的输入和输出量有开关量和模拟量两种。开关量I/O用最大I/O点数表示，模拟量I/O点数用最大I/O通道数表示。正确的答案是“对”。2．PLC程序由操作系统和用户程序两部分组成，其中操作系统由PLC的生产厂家提供，用户程序需要用户为完成特定控制任务自行编写。正确的答案是“对”。3．传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现。正确的答案是“对”。4．PLC具有模数转换和数模转换功能，完成对模拟量的控制与调节。正确的答案是“对”。5．PLC按顺序对程序扫描，即从上到下，从左到右的扫描每条指令，最后将程序执行的结果写入寄存执行结果的输出映像区中保存。正确的答案是“对”。6．PLC的扫描周期因程序的长度不同而不同。正确的答案是“对”。7．一般PLC均配置I/O电平转换，输出电平转换是用来将微处理器控制的低电平信号转换为控制设备所需的电压或电流信号。正确的答案是“对”。8．可编程序控制器程序的梯形图和功能块图都可以转换为语句表。正确的答案是“对”。9．在S7-300中，定时器区为512Byte，最多允许使用256个定时器。正确的答案是“对”。10．PROFIBUS-DP是一种为速度而优化的协议，它是为了在PLC（DP主站）和分布式I/O（DP从站）之间的通信而特别设计的。正确的答案是“对”。三、根据梯形图选出指令题（4小题，每小题5分，共20分）以上梯形图所对应的语句表指令如下：1I0.0ANI0.1=Q0.02T5=M0.1ANM0.1=Q0.13I0.3AI0.4=Q0.6LDNI0.34I0.5=Q0.71．补充以上程序，其中标注1处应该选择（）。选择一项：A.AB.LDC.=D.AN正确答案是：LD2．补充以上程序，其中标注2处应该选择（）。选择一项：A.ANB.LDC.=D.A正确答案是：A3．补充以上程序，其中标注3处应该选择（）。选择一项：A.LDNB.AC.AND.LD正确答案是：LDN4．补充以上程序，其中标注4处应该选择（）。选择一项：A.LDB.ANC.OD.=正确答案是：AN四、设计题（以单项选择题的形式呈现，4小题，每小题5分，共20分）由两台三相交流电动机M1、M2组成的控制系统的工作过程为：当按下起动按钮SB1电动机M1起动工作；延时5...
