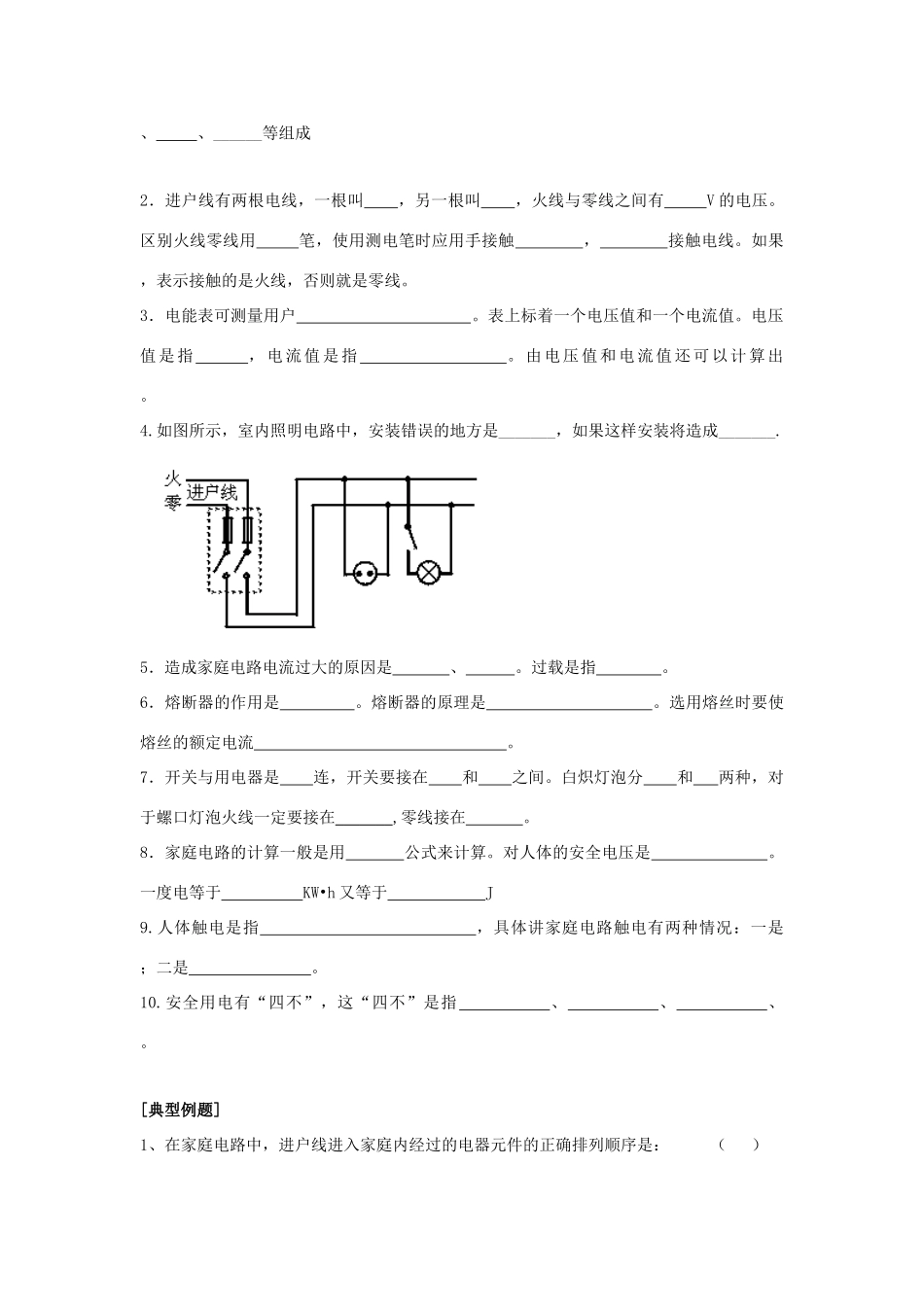

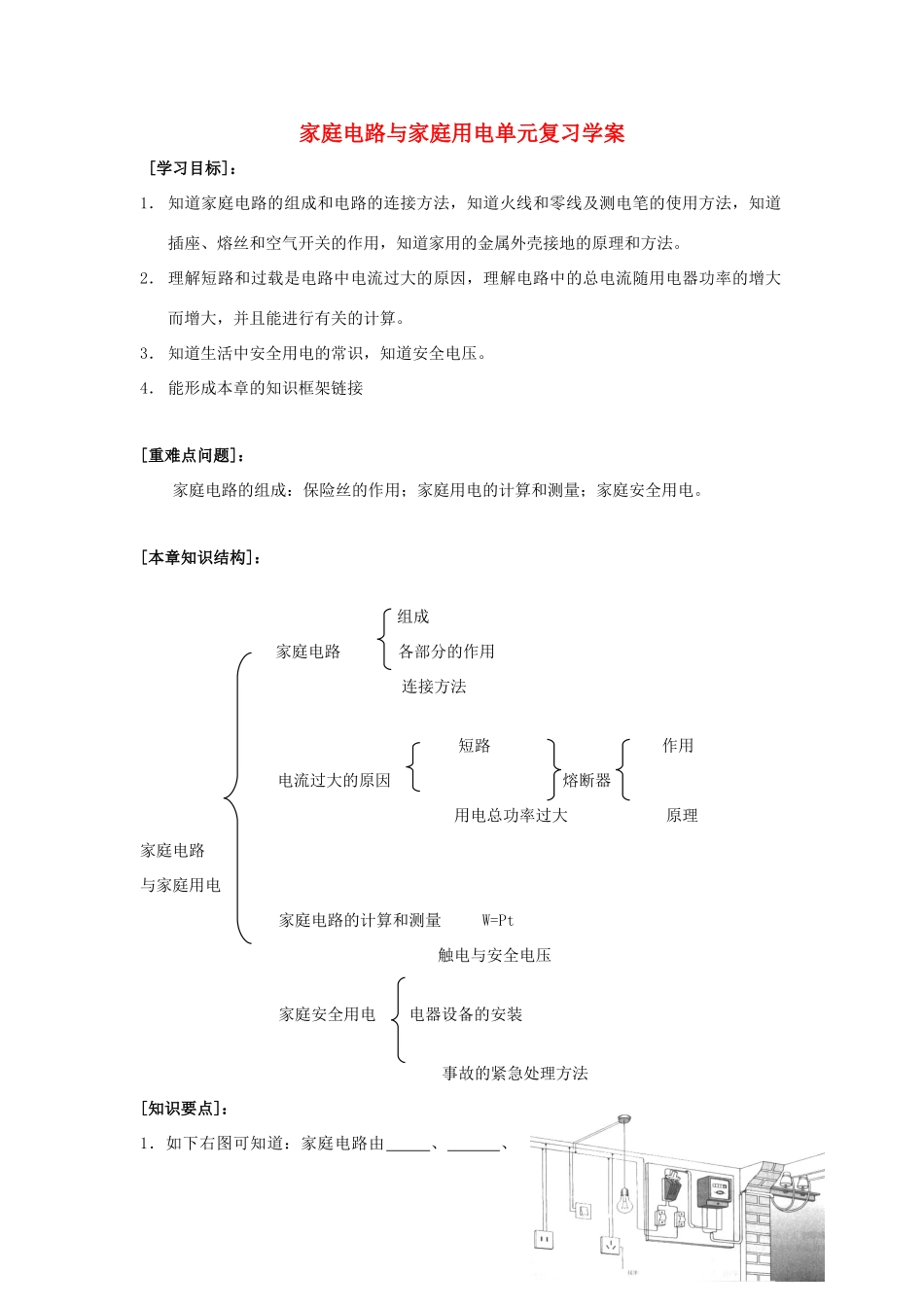

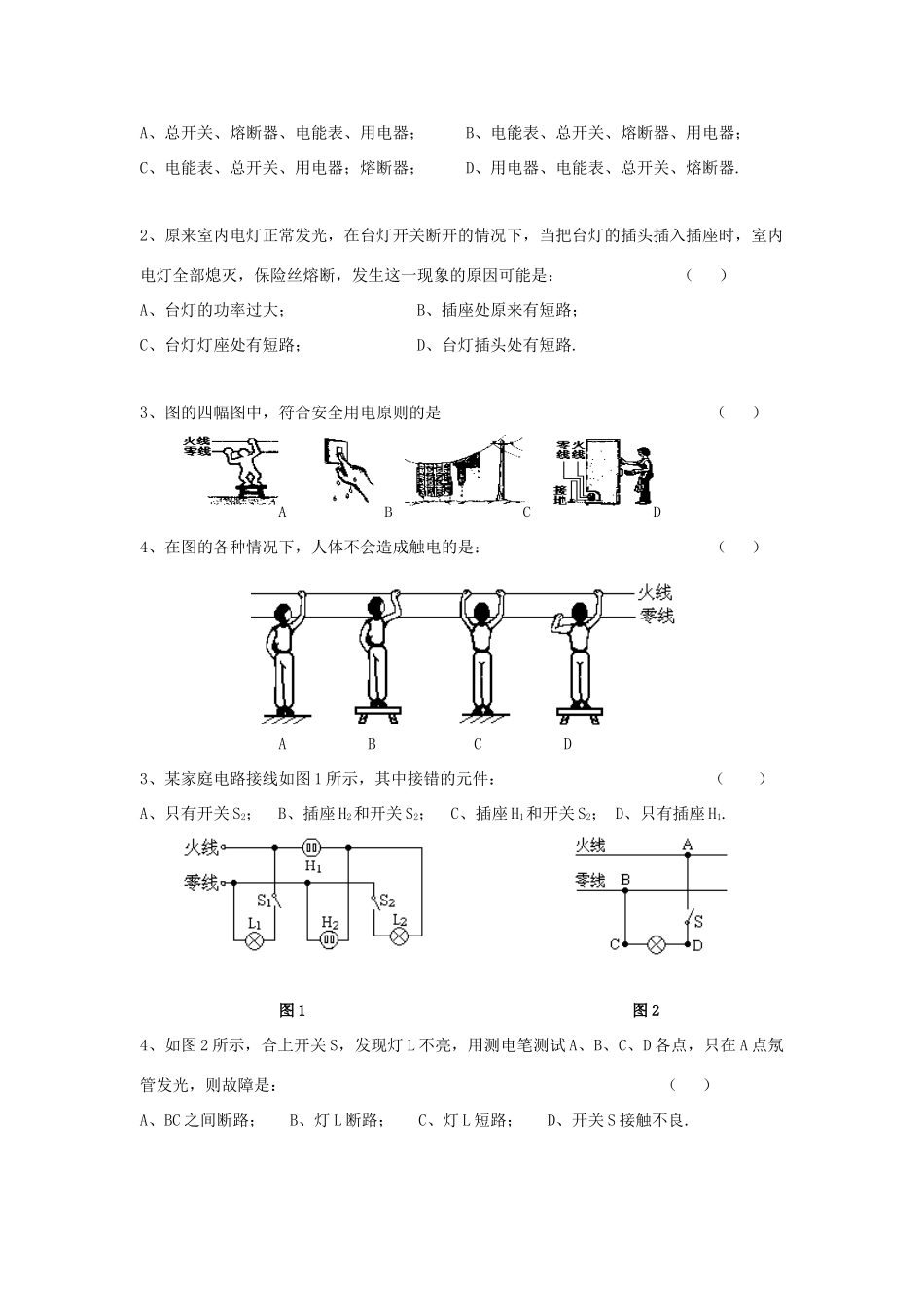

家庭电路与家庭用电单元复习学案[学习目标]：1．知道家庭电路的组成和电路的连接方法，知道火线和零线及测电笔的使用方法，知道插座、熔丝和空气开关的作用，知道家用的金属外壳接地的原理和方法。2．理解短路和过载是电路中电流过大的原因，理解电路中的总电流随用电器功率的增大而增大，并且能进行有关的计算。3．知道生活中安全用电的常识，知道安全电压。4．能形成本章的知识框架链接[重难点问题]：家庭电路的组成：保险丝的作用；家庭用电的计算和测量；家庭安全用电。[本章知识结构]：组成家庭电路各部分的作用连接方法短路作用电流过大的原因熔断器用电总功率过大原理家庭电路与家庭用电家庭电路的计算和测量W=Pt触电与安全电压家庭安全用电电器设备的安装事故的紧急处理方法[知识要点]：1．如下右图可知道：家庭电路由、、、、______等组成2．进户线有两根电线，一根叫，另一根叫，火线与零线之间有V的电压。区别火线零线用笔，使用测电笔时应用手接触，接触电线。如果，表示接触的是火线，否则就是零线。3．电能表可测量用户。表上标着一个电压值和一个电流值。电压值是指，电流值是指。由电压值和电流值还可以计算出。4.如图所示，室内照明电路中，安装错误的地方是_______，如果这样安装将造成_______.5．造成家庭电路电流过大的原因是、。过载是指。6．熔断器的作用是。熔断器的原理是。选用熔丝时要使熔丝的额定电流。7．开关与用电器是连，开关要接在和之间。白炽灯泡分和两种，对于螺口灯泡火线一定要接在_______,零线接在。8．家庭电路的计算一般是用公式来计算。对人体的安全电压是。一度电等于KW•h又等于J9.人体触电是指，具体讲家庭电路触电有两种情况：一是；二是。10.安全用电有“四不”，这“四不”是指、、、。[典型例题]1、在家庭电路中，进户线进入家庭内经过的电器元件的正确排列顺序是：（）A、总开关、熔断器、电能表、用电器；B、电能表、总开关、熔断器、用电器；C、电能表、总开关、用电器；熔断器；D、用电器、电能表、总开关、熔断器.2、原来室内电灯正常发光，在台灯开关断开的情况下，当把台灯的插头插入插座时，室内电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是：（）A、台灯的功率过大；B、插座处原来有短路；C、台灯灯座处有短路；D、台灯插头处有短路.3、图的四幅图中，符合安全用电原则的是（）ABCD4、在图的各种情况下，人体不会造成触电的是：（）ABCD3、某家庭电路接线如图1所示，其中接错的元件：（）A、只有开关S2；B、插座H2和开关S2；C、插座H1和开关S2；D、只有插座H1.图1图24、如图2所示，合上开关S，发现灯L不亮，用测电笔测试A、B、C、D各点，只在A点氖管发光，则故障是：（）A、BC之间断路；B、灯L断路；C、灯L短路；D、开关S接触不良.5、图3给出了家庭电路中常见的螺丝口灯泡和拉线开关，要求开关控制灯泡，则A、B、C、D四个电灯的连接中符合连接要求的是：（）图36、作图题（1）、在图4的家庭电路中A、B两处装上最合适的元件（用符号表示）.图4图5（2）、将图5中的电路元件连接好，使它们符合用电要求。7、将一台“220V、1500W”的电热水器接到220V的照明电路中，计算：（1）该热水器的电阻多大？热水器在1min内产生的热量是多少J？工作1h要用电多少度？（2）如果将接这个电热水器的插座安装保险丝（参照下表的熔丝规格），应该选取多大直径？直径（mm）0.710.810.981.021.251.51额定电流（A）33.75567.510熔断电流（A）67.510121520[拓展训练]1、如图所示，关于测电笔的使用方法中正确的是（）ABCD2、小明同学学完家庭电路知识后，安装了某房间的照明电路，如图所示，经检查发现有三处错误，它们是___________、_____________、_____________.3、白炽电灯是人们常用的照明用具，如图所示.根据你对白炽灯的了解，请提出两个与物理知识有关的问题，并针对提出的问题作出简要的回答.例如：问题：白炽灯的灯丝用久了为什么会变细？简答：在高温状态下工作灯丝升华造成的.问题：______________________________，简答：____________________________________________；问题：______________________________，简答：____________________________________________；图
