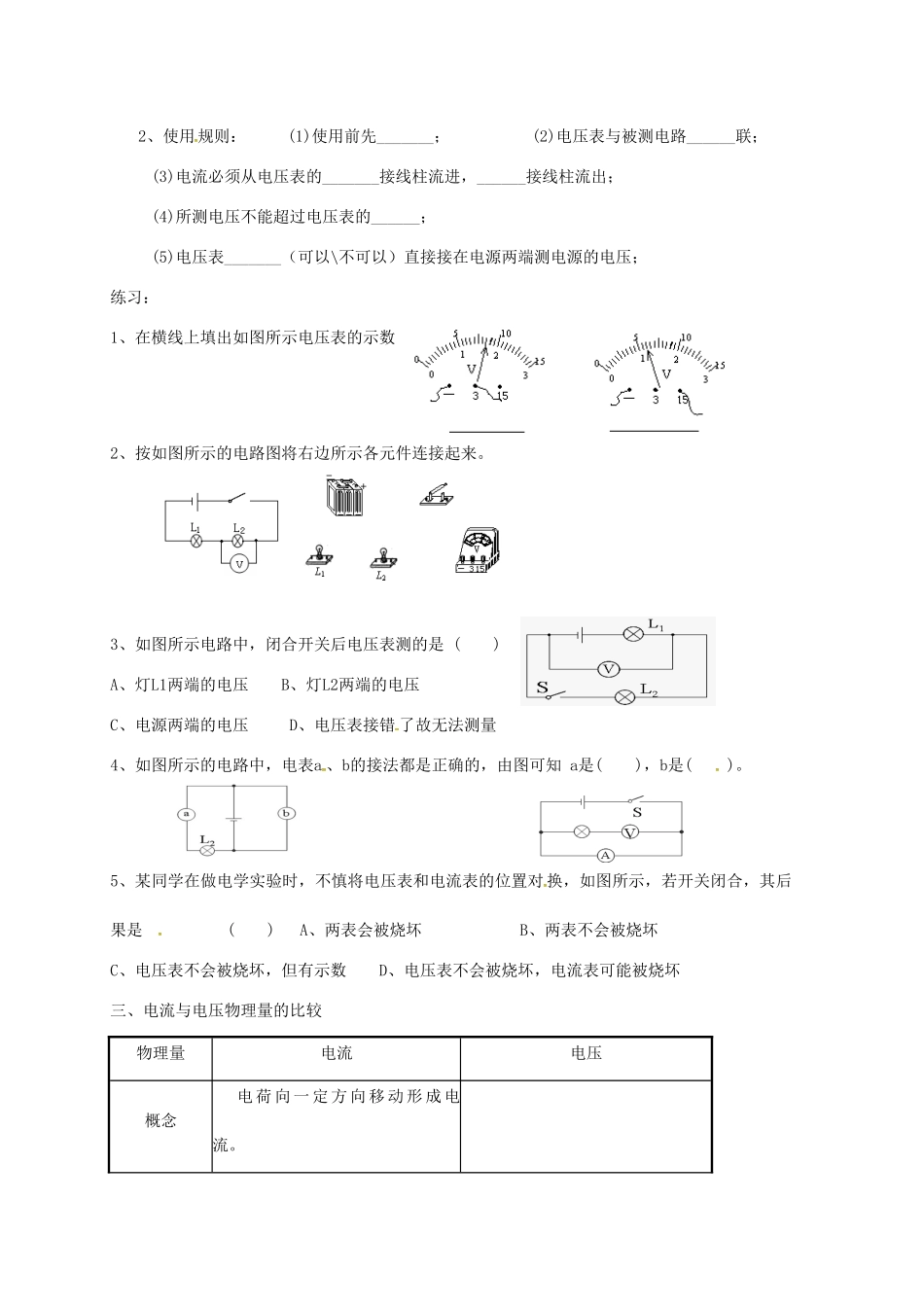

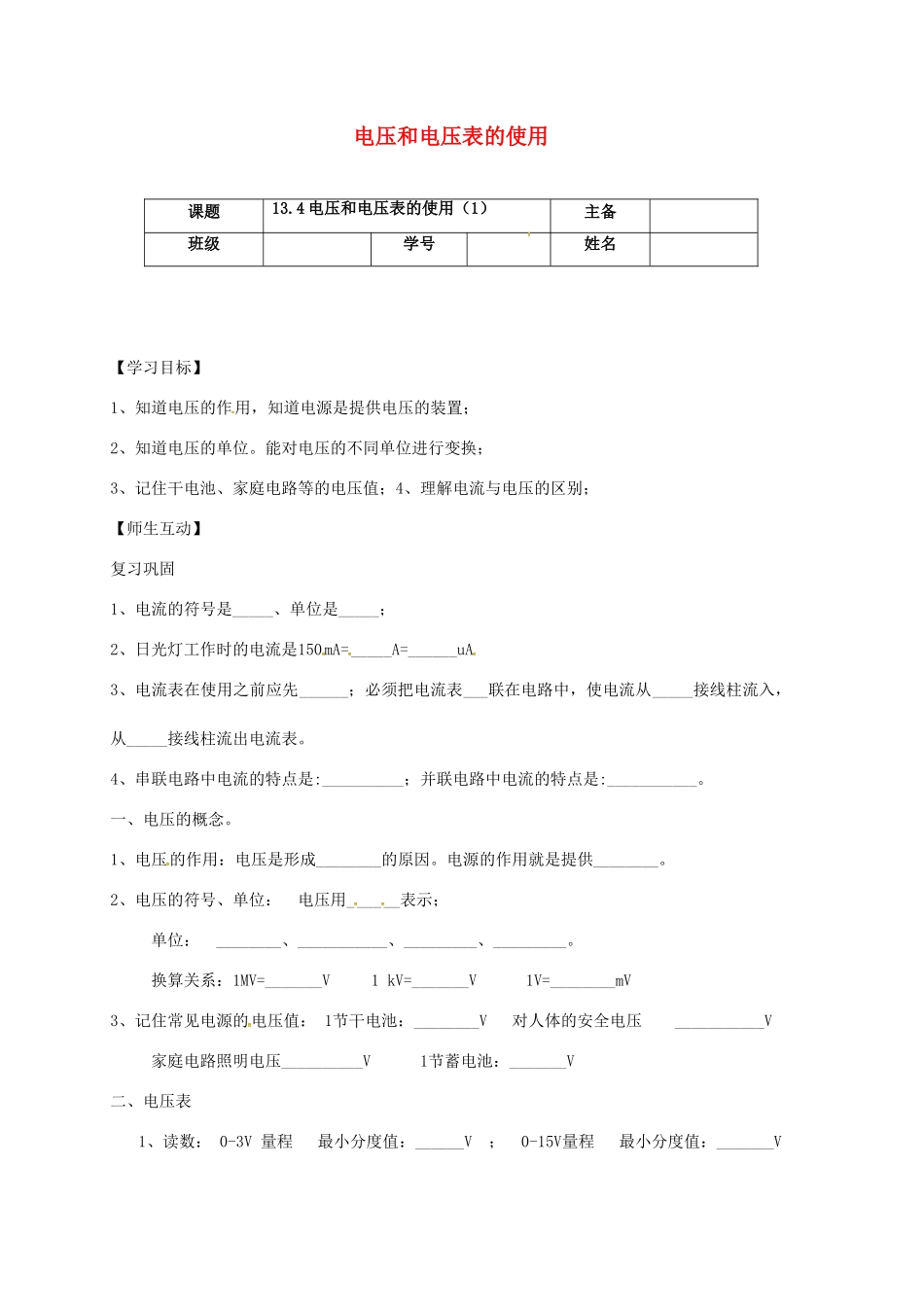

电压和电压表的使用【学习目标】1、知道电压的作用，知道电源是提供电压的装置；2、知道电压的单位。能对电压的不同单位进行变换；3、记住干电池、家庭电路等的电压值；4、理解电流与电压的区别；【师生互动】复习巩固1、电流的符号是_____、单位是_____；2、日光灯工作时的电流是150mA=_____A=______uA3、电流表在使用之前应先______；必须把电流表___联在电路中，使电流从_____接线柱流入，从_____接线柱流出电流表。4、串联电路中电流的特点是:__________；并联电路中电流的特点是:___________。一、电压的概念。1、电压的作用：电压是形成________的原因。电源的作用就是提供________。2、电压的符号、单位：电压用______表示；单位：________、___________、_________、_________。换算关系：1MV=_______V1kV=_______V1V=________mV3、记住常见电源的电压值：1节干电池：________V对人体的安全电压___________V家庭电路照明电压__________V1节蓄电池：_______V二、电压表1、读数：0-3V量程最小分度值：______V；0-15V量程最小分度值：_______V课题13.4电压和电压表的使用（1）主备班级学号姓名2、使用规则：(1)使用前先_______；(2)电压表与被测电路______联；(3)电流必须从电压表的_______接线柱流进，______接线柱流出；(4)所测电压不能超过电压表的______；(5)电压表_______（可以\不可以）直接接在电源两端测电源的电压；练习：1、在横线上填出如图所示电压表的示数2、按如图所示的电路图将右边所示各元件连接起来。3、如图所示电路中，闭合开关后电压表测的是()A、灯L1两端的电压B、灯L2两端的电压C、电源两端的电压D、电压表接错了故无法测量4、如图所示的电路中，电表a、b的接法都是正确的，由图可知a是()，b是()。5、某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图所示，若开关闭合，其后果是()A、两表会被烧坏B、两表不会被烧坏C、电压表不会被烧坏，但有示数D、电压表不会被烧坏，电流表可能被烧坏三、电流与电压物理量的比较物理量电流电压概念电荷向一定方向移动形成电流。单位:读数使用规则
