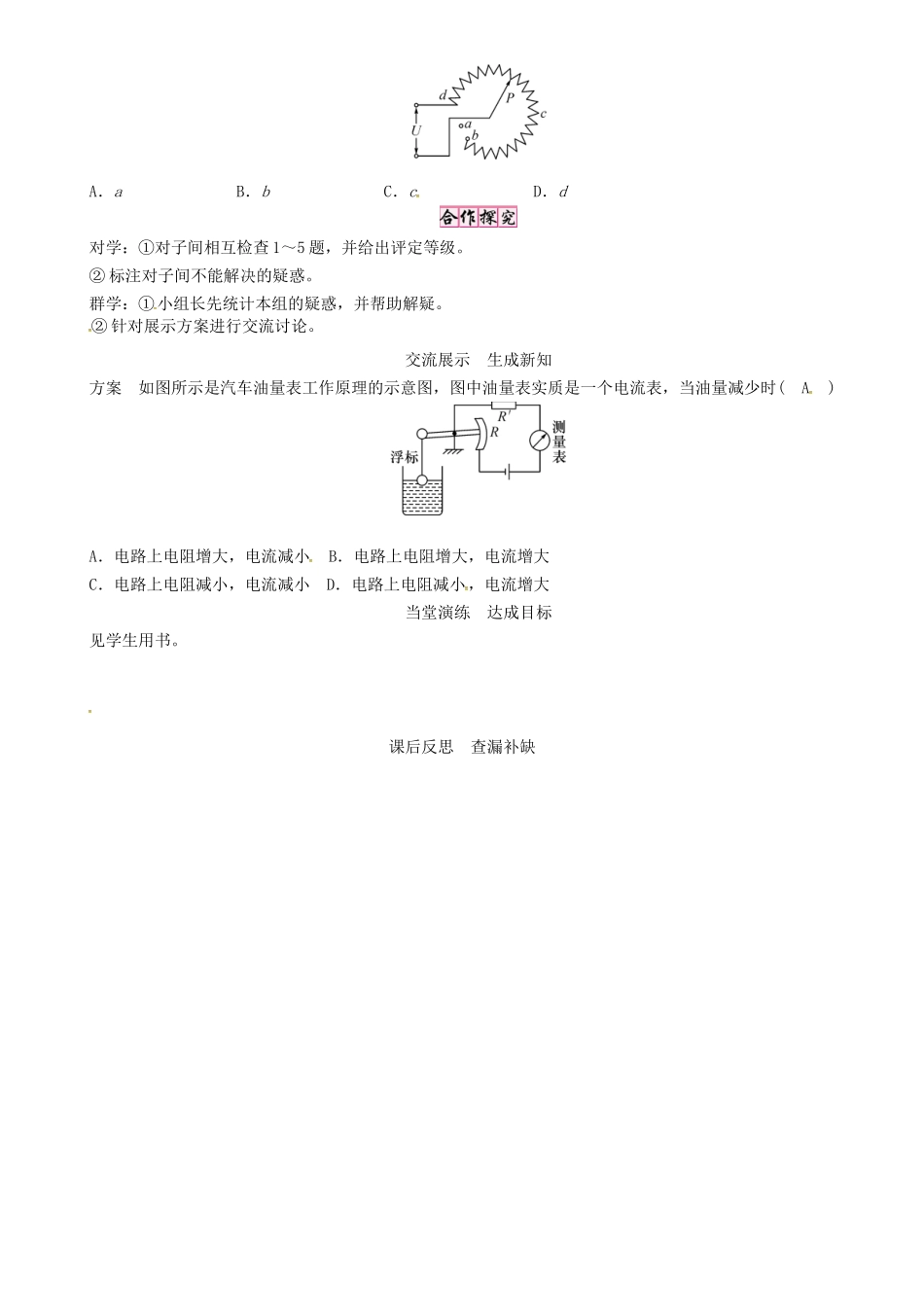

第2课时变阻器的应用【学习目标】1．会正确使用变阻器、改变电流、电压。2．了解滑动变阻器的种类及特征，在电路中的作用。情景导入生成问题上一节我们对滑动变阻器有了一定的认识，今天我们就来学习变阻器的实际应用。自研互学生成能力自主阅读教材P70，完成第1题。1．变阻器有什么作用？常见的变阻器有哪些？各有哪些特征？解：作用：通过调节其电阻值，改变电路中的电流，或改变某用电器两端电压。种类：滑动变阻器、电阻箱、电位器(机械式和数字)。特征：电阻箱可以显示接入电路的阻值大小，滑动变阻器不可以，但它能连续改变电阻。数字电位器可程序控制改变阻值。2．如图是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向B端滑动，变阻器连入电路的电阻变小，电流表的示数变大。这样把与电流对应的重量刻在电流表的刻度盘上，就可以直接读出被称物体的重量了。(均选填“变大”“变小”或“不变”)(第2题图)(第3题图)3．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S。通过分析可知：金属杆(OC)与弧形电阻AB组合在一起相当于一个滑动变阻器，观察灯泡的亮度可以粗略地反映风力的大小。若要提高该装置反映风力大小的性能，可采取的方法是串联一个电流表。4.学习了电路后，小明没计了四个体重计原理图，你认为可行的是(C)5．如图所示，是一种调节收音机音量兼开关的变阻器。若要使音量最大，滑片P应接图中的(D)A．aB．bC．cD．d对学：①对子间相互检查1～5题，并给出评定等级。②标注对子间不能解决的疑惑。群学：①小组长先统计本组的疑惑，并帮助解疑。②针对展示方案进行交流讨论。交流展示生成新知方案如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时(A)A．电路上电阻增大，电流减小B．电路上电阻增大，电流增大C．电路上电阻减小，电流减小D．电路上电阻减小，电流增大当堂演练达成目标见学生用书。课后反思查漏补缺
