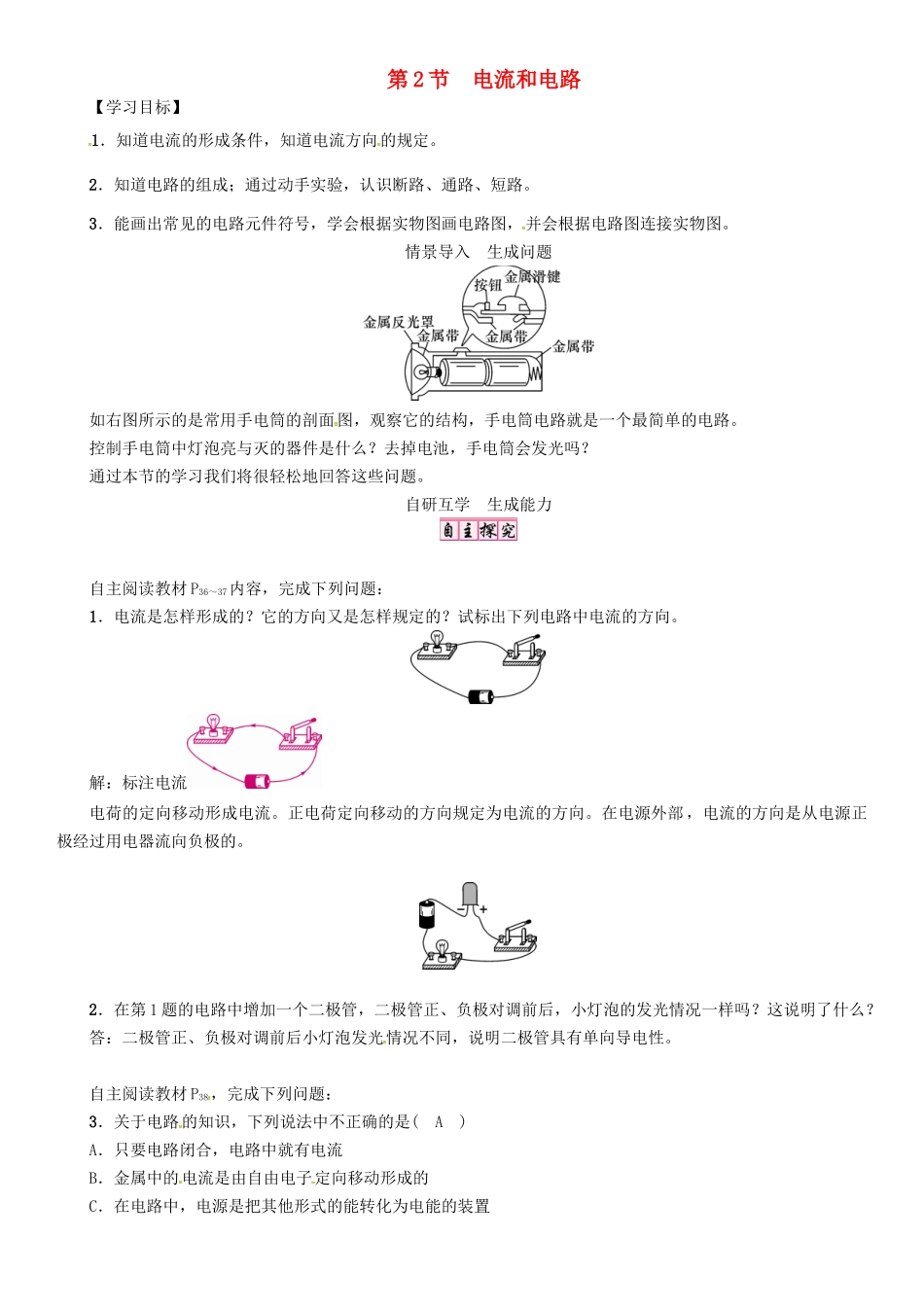

第2节电流和电路【学习目标】1．知道电流的形成条件，知道电流方向的规定
2．知道电路的组成；通过动手实验，认识断路、通路、短路
3．能画出常见的电路元件符号，学会根据实物图画电路图，并会根据电路图连接实物图
情景导入生成问题如右图所示的是常用手电筒的剖面图，观察它的结构，手电筒电路就是一个最简单的电路
控制手电筒中灯泡亮与灭的器件是什么
去掉电池，手电筒会发光吗
通过本节的学习我们将很轻松地回答这些问题
自研互学生成能力自主阅读教材P36～37内容，完成下列问题：1．电流是怎样形成的
它的方向又是怎样规定的
试标出下列电路中电流的方向
解：标注电流电荷的定向移动形成电流
正电荷定向移动的方向规定为电流的方向
在电源外部，电流的方向是从电源正极经过用电器流向负极的
2．在第1题的电路中增加一个二极管，二极管正、负极对调前后，小灯泡的发光情况一样吗
这说明了什么
答：二极管正、负极对调前后小灯泡发光情况不同，说明二极管具有单向导电性

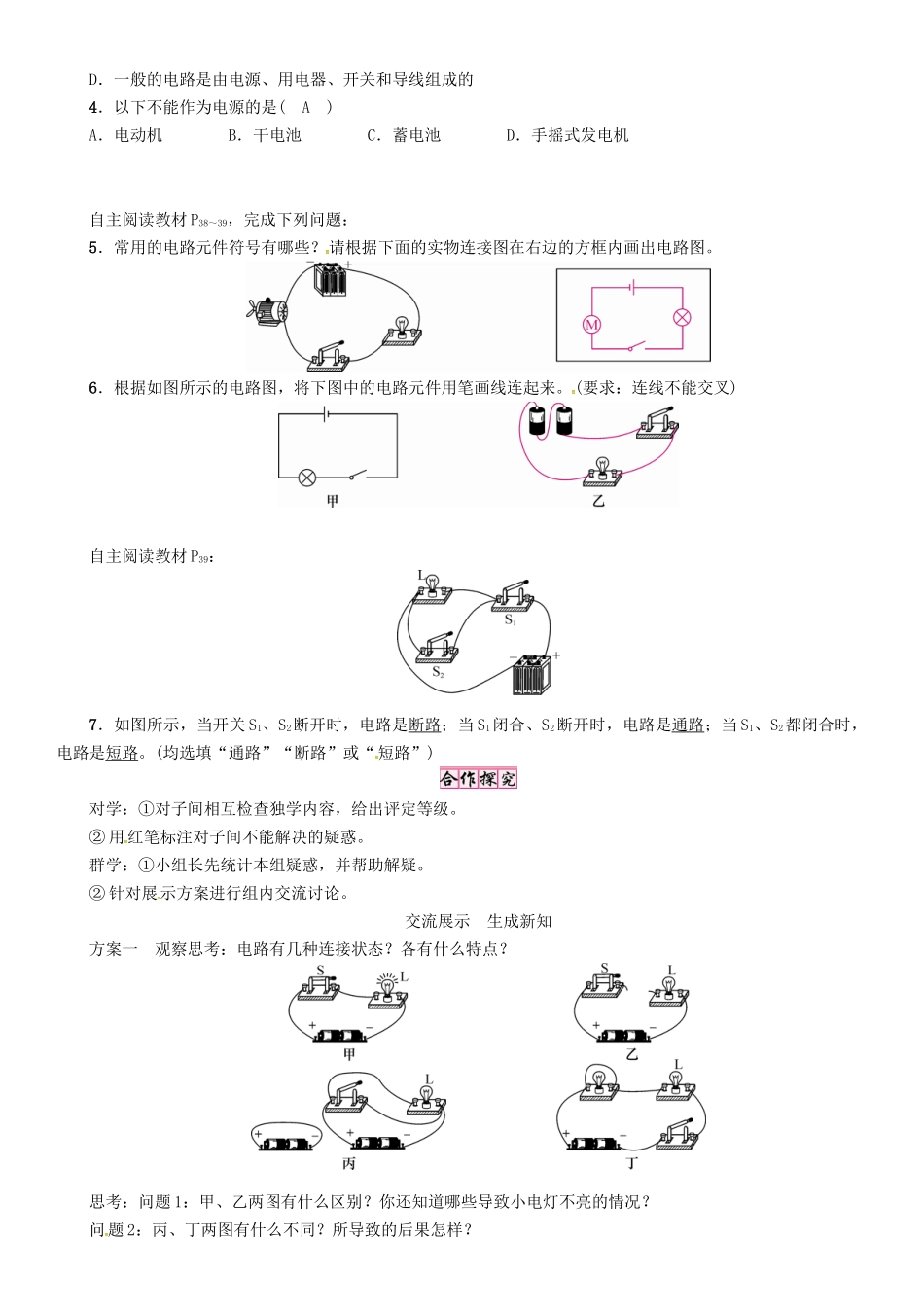

自主阅读教材P38，完成下列问题：3．关于电路的知识，下列说法中不正确的是(A)A．只要电路闭合，电路中就有电流B．金属中的电流是由自由电子定向移动形成的C．在电路中，电源是把其他形式的能转化为电能的装置D．一般的电路是由电源、用电器、开关和导线组成的4．以下不能作为电源的是(A)A．电动机B．干电池C．蓄电池D．手摇式发电机自主阅读教材P38～39，完成下列问题：5．常用的电路元件符号有哪些
请根据下面的实物连接图在右边的方框内画出电路图
6．根据如图所示的电路图，将下图中的电路元件用笔画线连起来
(要求：连线不能交叉)自主阅读教材P39：7．如图所示，当开关S1、S2断开时，电路是断路；当S1闭合、S2断开时，电路是通路；当S1、S2都闭合时，电路是短路
(均选填“通路”“断路”或“短路”)对学：①对子间相互检查独学内容，给出评定等级
