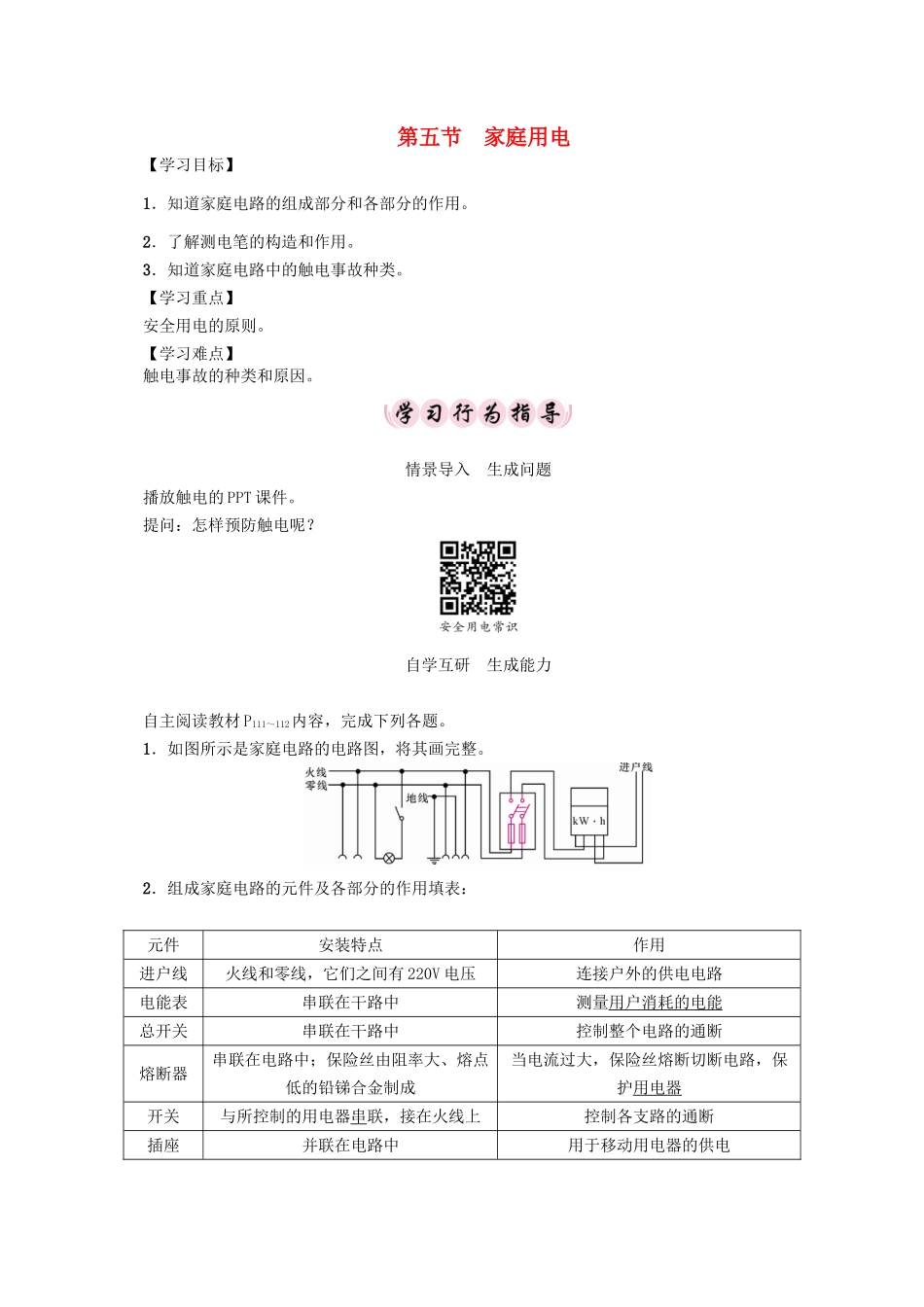

第五节家庭用电【学习目标】1．知道家庭电路的组成部分和各部分的作用
2．了解测电笔的构造和作用
3．知道家庭电路中的触电事故种类
【学习重点】安全用电的原则
【学习难点】触电事故的种类和原因
情景导入生成问题播放触电的PPT课件
提问：怎样预防触电呢
自学互研生成能力自主阅读教材P111～112内容，完成下列各题
1．如图所示是家庭电路的电路图，将其画完整
2．组成家庭电路的元件及各部分的作用填表：元件安装特点作用进户线火线和零线，它们之间有220V电压连接户外的供电电路电能表串联在干路中测量用户消耗的电能总开关串联在干路中控制整个电路的通断熔断器串联在电路中；保险丝由阻率大、熔点低的铅锑合金制成当电流过大，保险丝熔断切断电路，保护用电器开关与所控制的用电器串联，接在火线上控制各支路的通断插座并联在电路中用于移动用电器的供电用电器并联在电路中为人们的生活提供方便3
三脚插头插入三孔插座后，用电器的外壳与大地连通，目的是防止人触电
自主阅读教材P113～114内容，完成下列各题

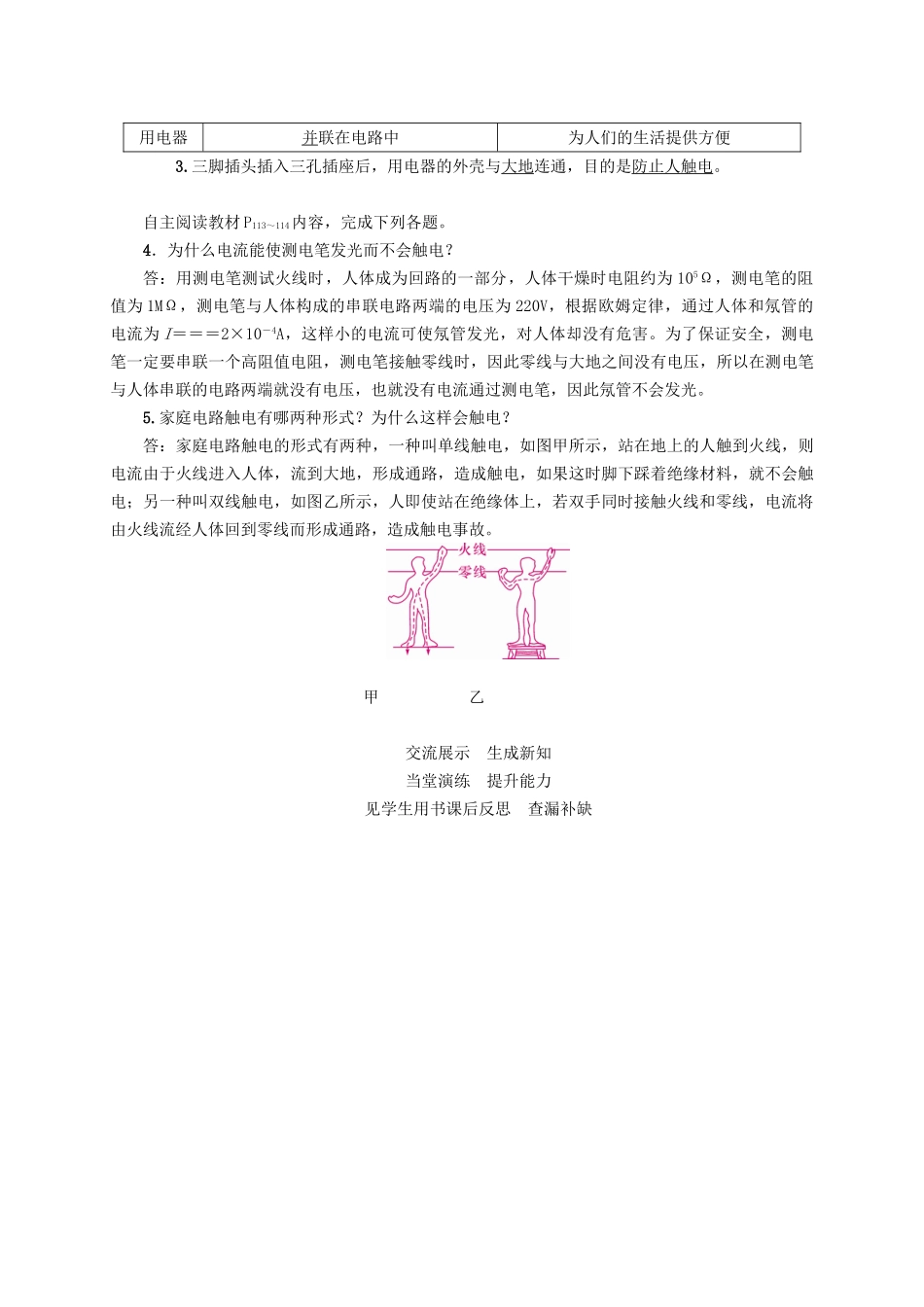

4．为什么电流能使测电笔发光而不会触电
答：用测电笔测试火线时，人体成为回路的一部分，人体干燥时电阻约为105Ω，测电笔的阻值为1MΩ，测电笔与人体构成的串联电路两端的电压为220V，根据欧姆定律，通过人体和氖管的电流为I＝＝＝2×10－4A，这样小的电流可使氖管发光，对人体却没有危害
为了保证安全，测电笔一定要串联一个高阻值电阻，测电笔接触零线时，因此零线与大地之间没有电压，所以在测电笔与人体串联的电路两端就没有电压，也就没有电流通过测电笔，因此氖管不会发光
家庭电路触电有哪两种形式
为什么这样会触电
答：家庭电路触电的形式有两种，一种叫单线触电，如图甲所示，站在地上的人触到火线，则电流由于火线进入人体，流到大地，形成通路，造成触电，如果这时脚下踩着绝缘材料，就不会触电；另一种叫双线触电，如图乙
