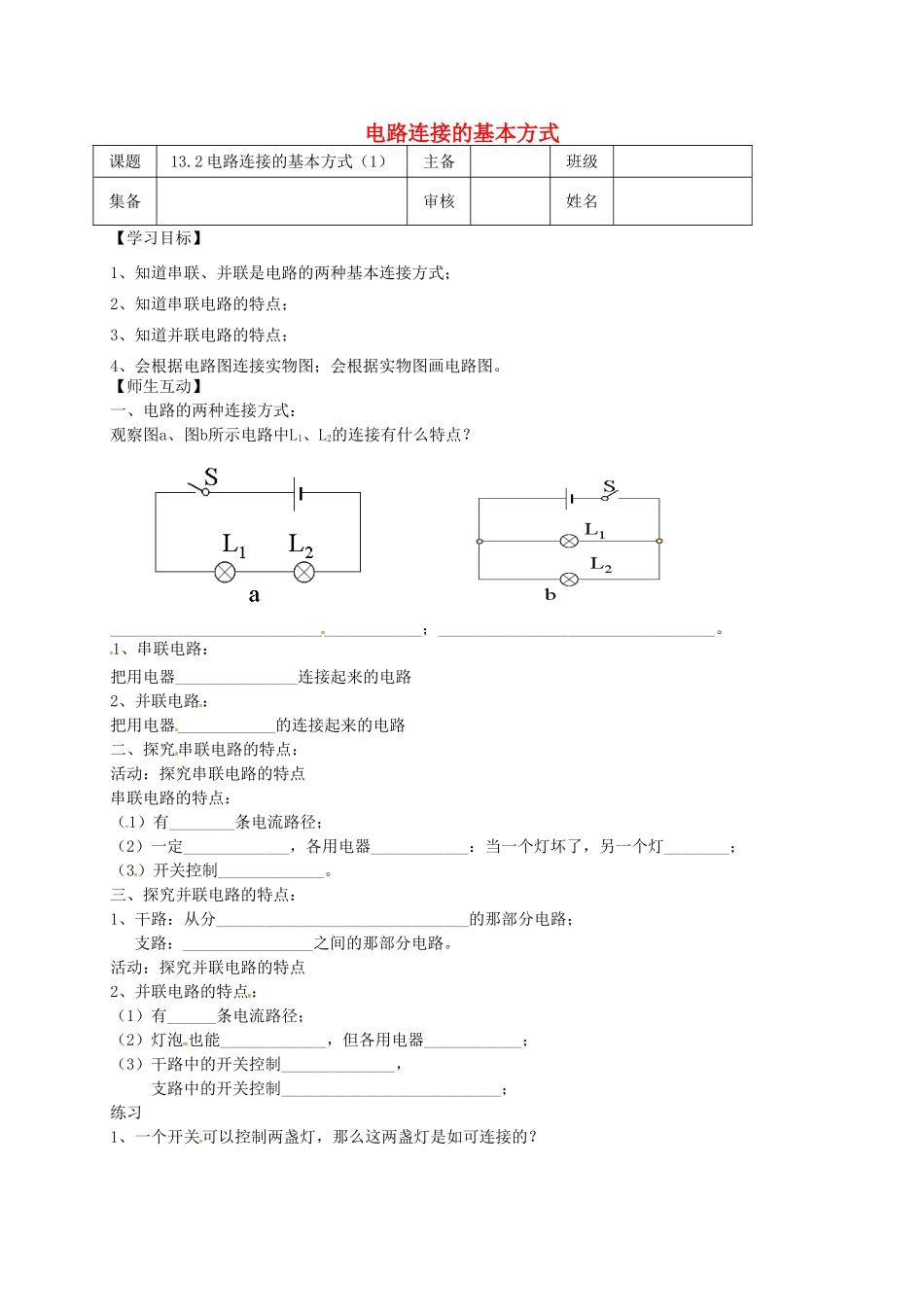

电路连接的基本方式课题13.2电路连接的基本方式（1）主备班级集备审核姓名【学习目标】1、知道串联、并联是电路的两种基本连接方式；2、知道串联电路的特点；3、知道并联电路的特点；4、会根据电路图连接实物图；会根据实物图画电路图。【师生互动】一、电路的两种连接方式：观察图a、图b所示电路中L1、L2的连接有什么特点？______________________________________；__________________________________。1、串联电路：把用电器_______________连接起来的电路2、并联电路：把用电器____________的连接起来的电路二、探究串联电路的特点：活动：探究串联电路的特点串联电路的特点：（1）有________条电流路径；（2）一定_____________，各用电器____________：当一个灯坏了，另一个灯________；（3）开关控制_____________。三、探究并联电路的特点：1、干路：从分_______________________________的那部分电路；支路：________________之间的那部分电路。活动：探究并联电路的特点2、并联电路的特点：（1）有______条电流路径；（2）灯泡也能_____________，但各用电器____________；（3）干路中的开关控制______________，支路中的开关控制___________________________；练习1、一个开关可以控制两盏灯，那么这两盏灯是如可连接的？2、教室里有一个开关能同时控制两盏灯，那么这两盏灯是如可连接的？街上的路灯总是同时亮，同时灭，那么街上的路灯又如何连接的？3、打开电冰箱的门，可以看到内部的灯亮了，关上电冰箱的门，内部的灯就灭了，分析电灯与压缩机之间是如何连接的？四、练习连接并联和串联电路1、如图实物元件，要求L1L2并联，S1能同时控制两盏灯，S2只能控制L2。先根据要求将实物元件连接起来；后画出对应的电路图。2、根据电路图，将实物元件对应地连接起来。3、根据元件的连接情况，画出对应的电路图。4、分析:只闭合S2时,_____;只闭合S1S3时,_____;只闭合S2S3时,_____;只闭合S1S2时,_____;若同时闭合S1S2S3会出出现什么题。
