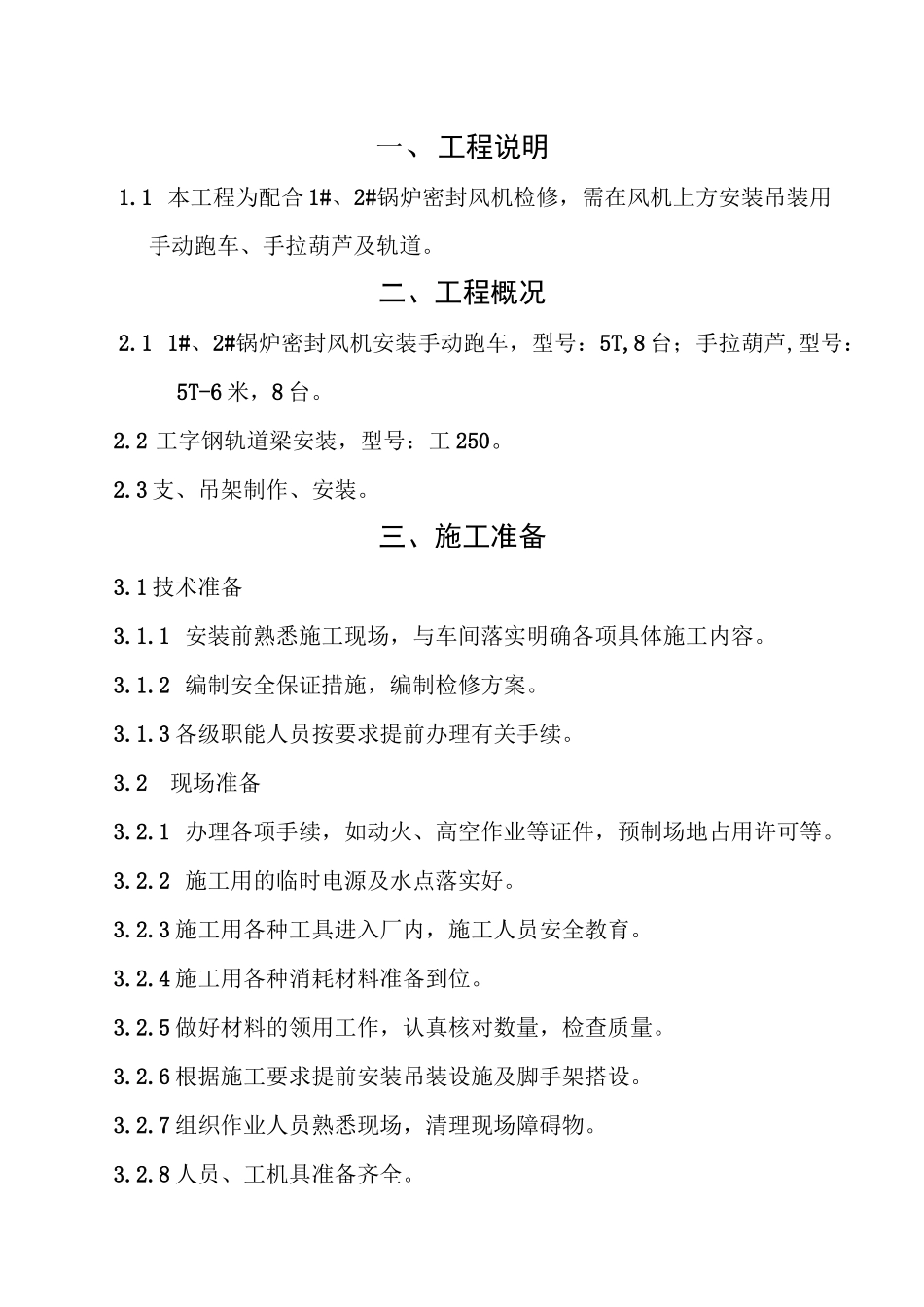

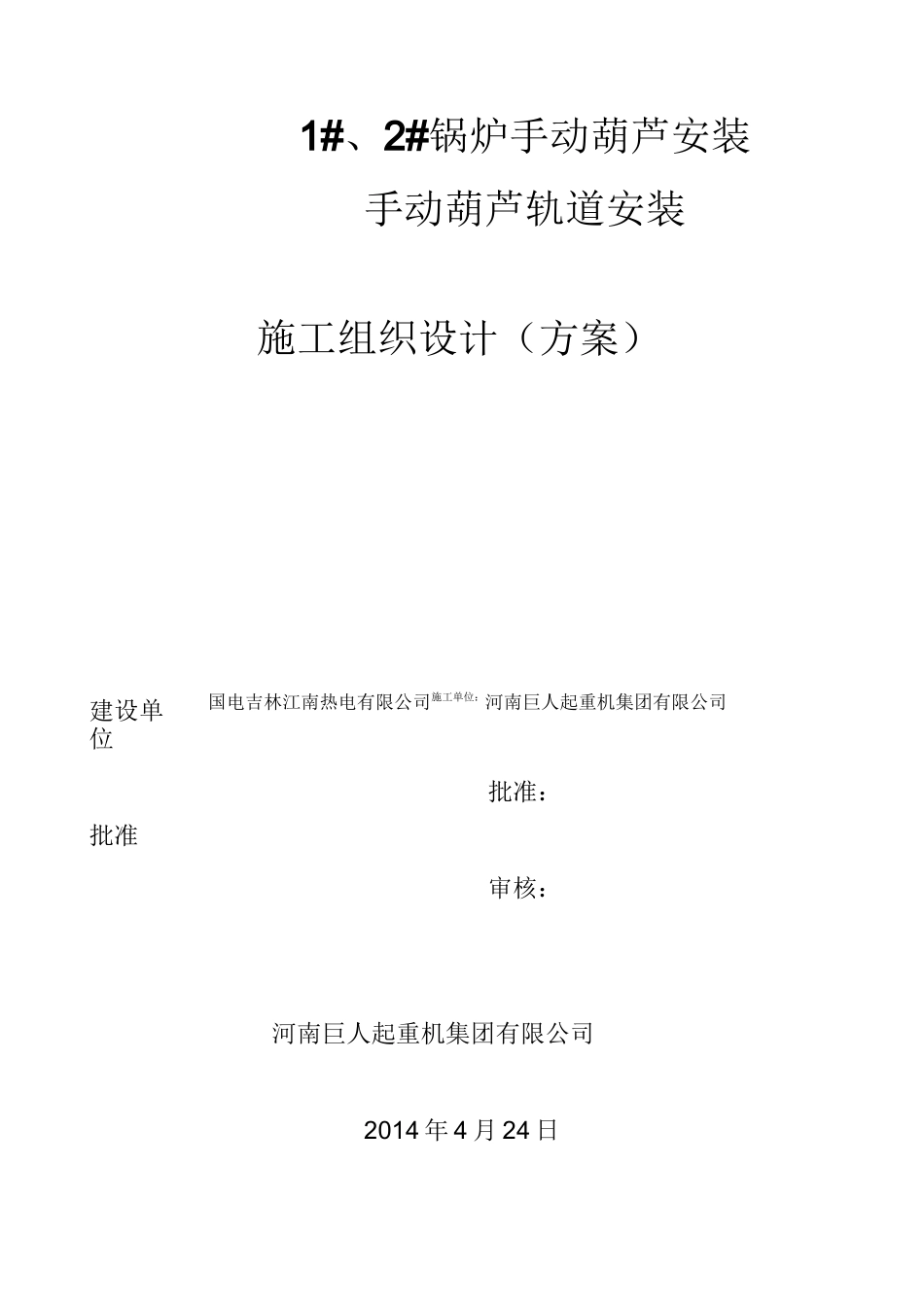

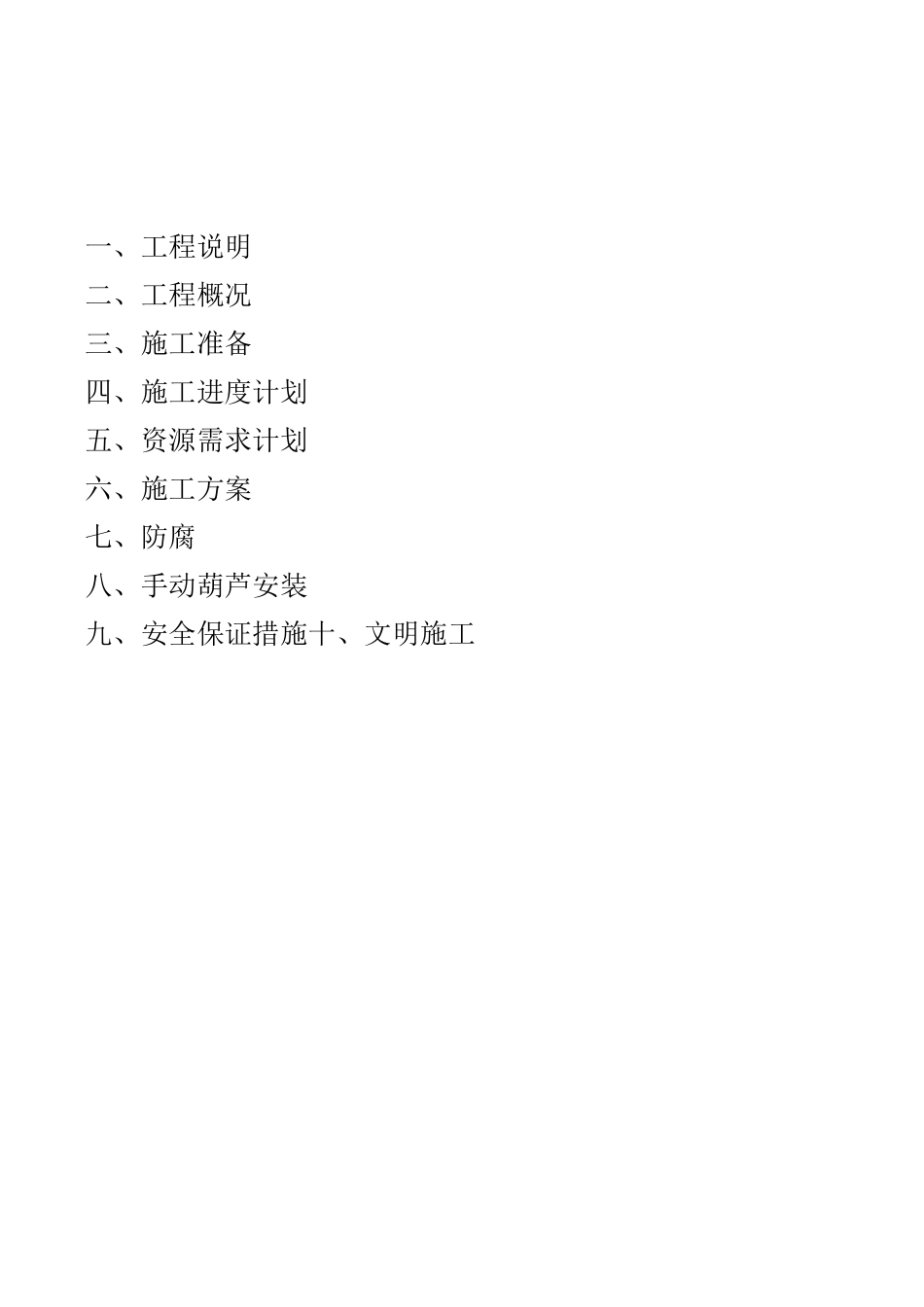

建设单位批准1#、2#锅炉手动葫芦安装手动葫芦轨道安装施工组织设计（方案）国电吉林江南热电有限公司施工单位：河南巨人起重机集团有限公司批准：审核：河南巨人起重机集团有限公司2014年4月24日一、工程说明二、工程概况三、施工准备四、施工进度计划五、资源需求计划六、施工方案七、防腐八、手动葫芦安装九、安全保证措施十、文明施工一、工程说明1.1本工程为配合1#、2#锅炉密封风机检修，需在风机上方安装吊装用手动跑车、手拉葫芦及轨道。二、工程概况2.11#、2#锅炉密封风机安装手动跑车，型号：5T,8台；手拉葫芦,型号：5T-6米，8台。2.2工字钢轨道梁安装，型号：工250。2.3支、吊架制作、安装。三、施工准备3.1技术准备3.1.1安装前熟悉施工现场，与车间落实明确各项具体施工内容。3.1.2编制安全保证措施，编制检修方案。3.1.3各级职能人员按要求提前办理有关手续。3.2现场准备3.2.1办理各项手续，如动火、高空作业等证件，预制场地占用许可等。3.2.2施工用的临时电源及水点落实好。3.2.3施工用各种工具进入厂内，施工人员安全教育。3.2.4施工用各种消耗材料准备到位。3.2.5做好材料的领用工作，认真核对数量，检查质量。3.2.6根据施工要求提前安装吊装设施及脚手架搭设。3.2.7组织作业人员熟悉现场，清理现场障碍物。3.2.8人员、工机具准备齐全。四、施工进度计划（详见网络图）序号计划安排项目进度安排1234567811#电机上部安装焊接6米工字钢，安装手动葫芦跑车、安装5T手动葫芦2电机上部安装焊接6米工字钢，安装手动葫芦跑车、安装5T手动葫芦3叶轮上部安装焊接7米工字钢，安装立柱、安装手动葫芦跑车、安装5T手动葫芦4叶轮上部安装焊接7米工字钢，安装立柱、安装手动葫芦跑车、安装5T手动葫芦52#电机上部安装焊接6米工字钢，安装手动葫芦跑车、安装5T手动葫芦6电机上部安装焊接6米工字钢，安装手动葫芦跑车、安装5T手动葫芦7叶轮上部安装焊接7米工字钢，安装立柱、安装手动葫芦跑车、安装5T手动葫芦8叶轮上部安装焊接7米工字钢，安装立柱、安装手动葫芦跑车、安装5T手动葫芦9手动葫芦轨道刷底漆、面漆五、资源需求计划5.1人力资源计划项目经理：李会军现场负责人：张春贤5.2施工用劳动力计划序号工种数量备注1电焊工12气焊工13起重工14电工15钳工16力工45.3主要施工工机具序号名称规格、型号单位数量备注1起重机3T台12电焊机14KW台23气焊工具套2氧气、乙炔4手动葫芦2T台36磨光机台17手砂轮台18线缆盘米1009梯子个210脚手架设备根据实际需要准备根11氧气带米100六、施工方案6.1、依据标准GB3811起重机设计规范GB6067DL/T869DL/T678JB/T7332JB/T7334JB/T9010GB1497起重机械安全规程火力发电厂焊接技术规程电站钢结构焊接手动单轨小车手拉葫芦手拉葫芦安全规则低压电器基本标准GB8923JB/T10559GB5905涂装前钢材表面锈蚀等级和除锈等级起重机械无损检测钢焊缝超声检测起重机试验规范和程序GB502786.2轨道制作、安装为了确保轨道制作、起重机安装工程施工及验收规范安装质量，我公司计划依据JB/T7332《手动单轨小车》，JB/T7334《手拉葫芦》JB/T9010《手拉葫芦安全规则》等标准和GB6067《起重机安全规程》标准对所要安装的运行轨道固定基础进行全面检测，根据实际检测情况做具体分析。并制定详细的制作、安装工艺和方案，施工后按GB5905起重机检验试验规程，重新检验和试验。6.2.1.轨道梁的制作6.2.2轨道梁的制作程序及标准本次施工计划主要项目及其技术标准-序号^件名称施工项目技术标准1工字钢轨道1、工字钢轨道、轨道接头制作2、工字钢接头焊接3、工字钢轨道与钢架的连接加固(焊接)4、防腐蚀处理1、热切割工字钢接头，工字钢轨道与接头的焊接，按图样形式加工。2、用磨光机打磨坡口，达到图样技术要求。3、用J422结构钢焊条施焊，焊接工艺参数如下：①电流种类交流正接②焊接电流80~190A③焊接电压23~25V④焊前清理和层间清理方法磨光机磨光⑤清根方法碳弧气刨⑥焊接速度8~13cm/min⑦焊条牌号J422⑧焊条直径①3.2mm⑨焊接位置、方向立向上⑩预热温度不预热(11)焊后热处理不处理(12)手工操作、半自动操作或自动焊操作手工操作（13）有无锤击焊缝无（⑷摆动焊或不摆动焊不摆动4...
