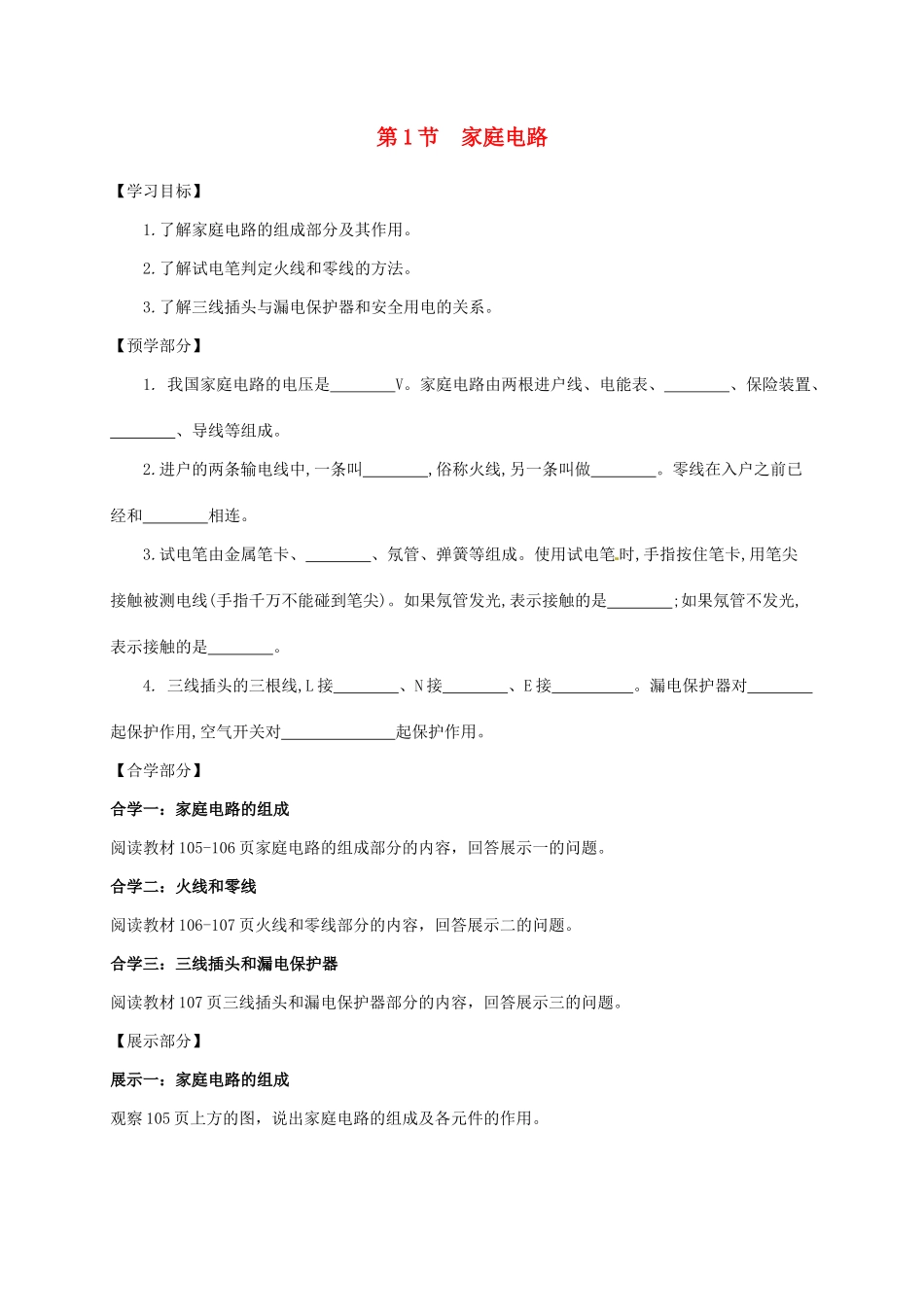

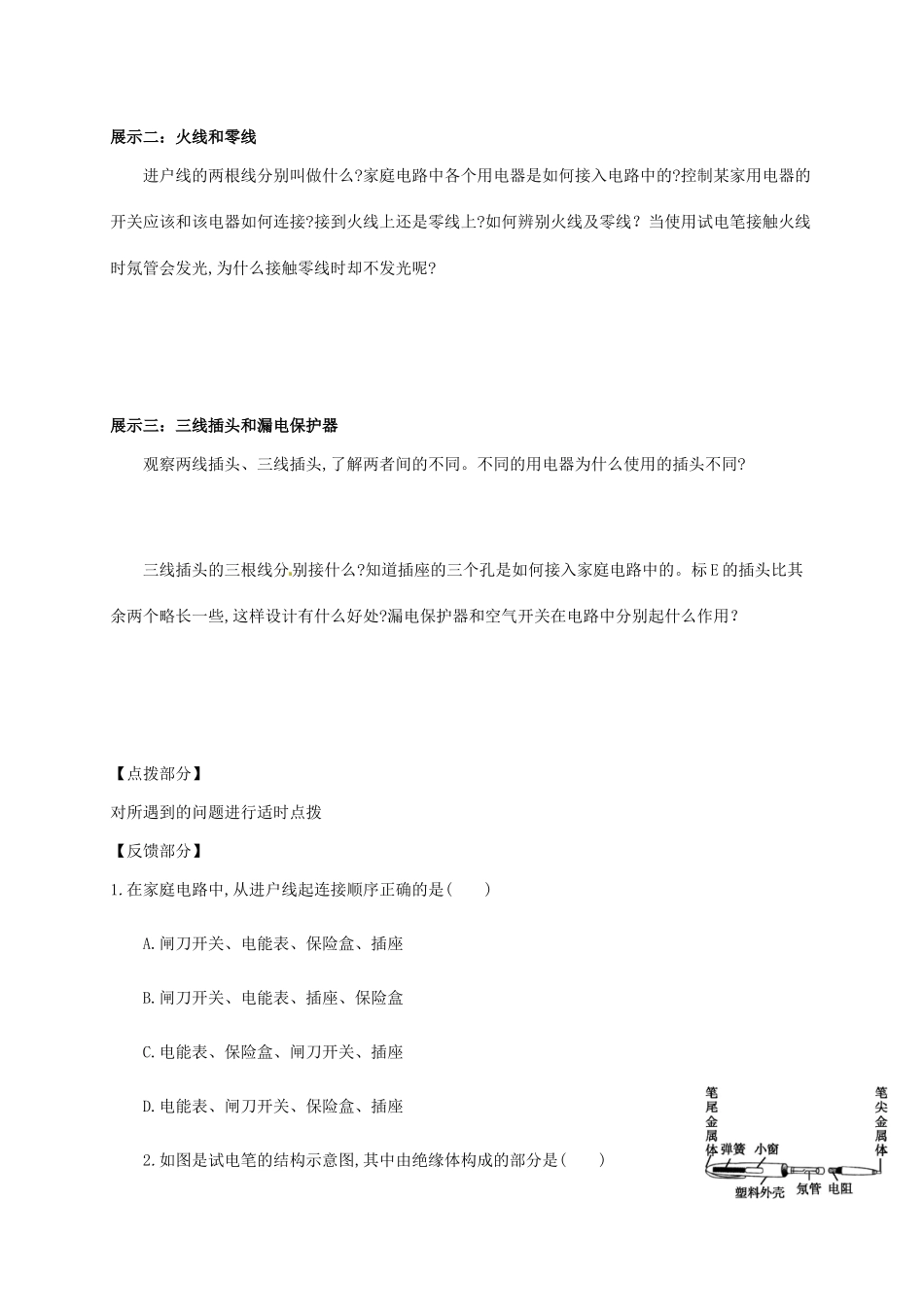

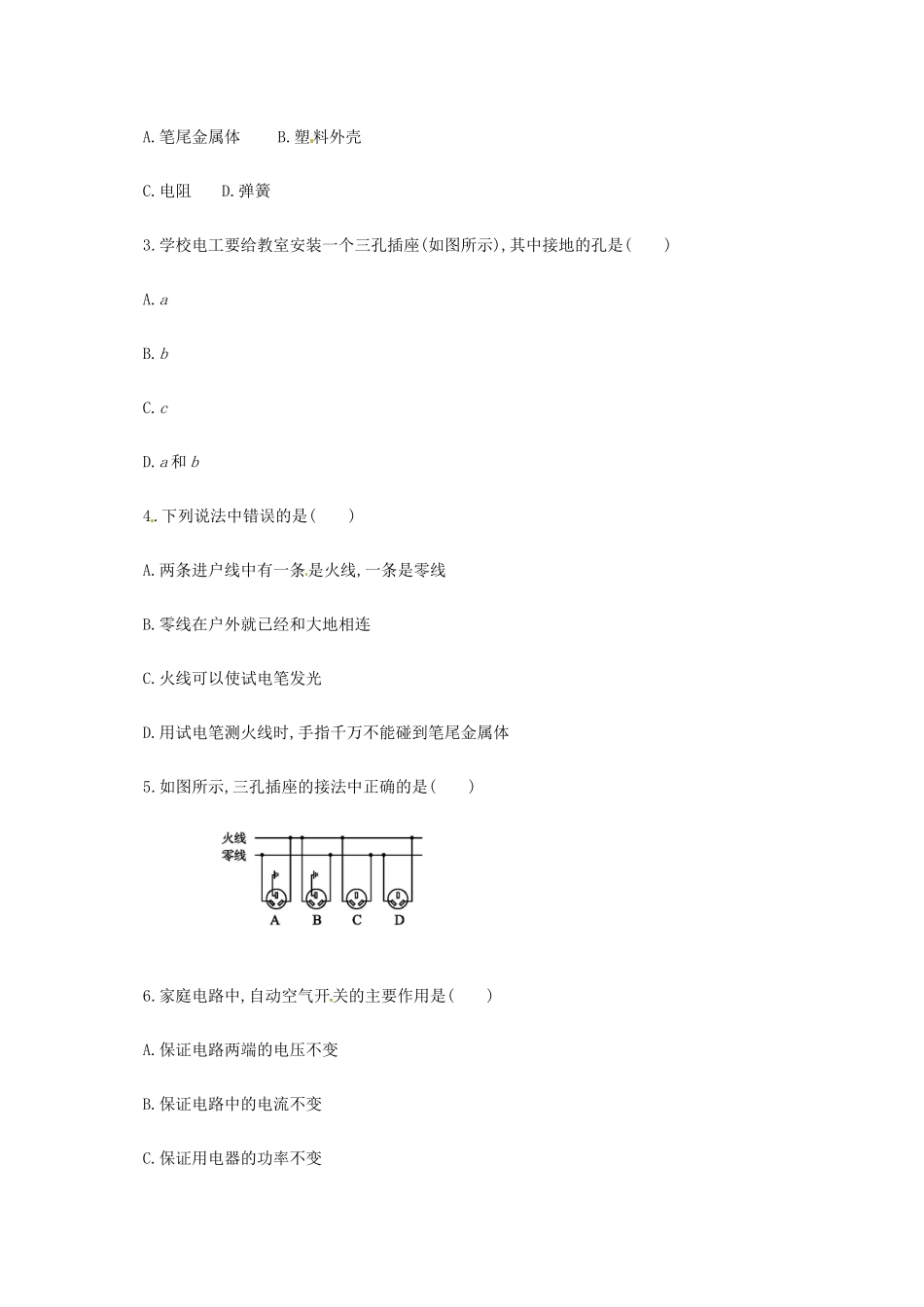

第1节家庭电路【学习目标】1.了解家庭电路的组成部分及其作用。2.了解试电笔判定火线和零线的方法。3.了解三线插头与漏电保护器和安全用电的关系。【预学部分】1.我国家庭电路的电压是V。家庭电路由两根进户线、电能表、、保险装置、、导线等组成。2.进户的两条输电线中,一条叫,俗称火线,另一条叫做。零线在入户之前已经和相连。3.试电笔由金属笔卡、、氖管、弹簧等组成。使用试电笔时,手指按住笔卡,用笔尖接触被测电线(手指千万不能碰到笔尖)。如果氖管发光,表示接触的是;如果氖管不发光,表示接触的是。4.三线插头的三根线,L接、N接、E接。漏电保护器对起保护作用,空气开关对起保护作用。【合学部分】合学一：家庭电路的组成阅读教材105-106页家庭电路的组成部分的内容，回答展示一的问题。合学二：火线和零线阅读教材106-107页火线和零线部分的内容，回答展示二的问题。合学三：三线插头和漏电保护器阅读教材107页三线插头和漏电保护器部分的内容，回答展示三的问题。【展示部分】展示一：家庭电路的组成观察105页上方的图，说出家庭电路的组成及各元件的作用。展示二：火线和零线进户线的两根线分别叫做什么?家庭电路中各个用电器是如何接入电路中的?控制某家用电器的开关应该和该电器如何连接?接到火线上还是零线上?如何辨别火线及零线？当使用试电笔接触火线时氖管会发光,为什么接触零线时却不发光呢?展示三：三线插头和漏电保护器观察两线插头、三线插头,了解两者间的不同。不同的用电器为什么使用的插头不同?三线插头的三根线分别接什么?知道插座的三个孔是如何接入家庭电路中的。标E的插头比其余两个略长一些,这样设计有什么好处?漏电保护器和空气开关在电路中分别起什么作用？【点拨部分】对所遇到的问题进行适时点拨【反馈部分】1.在家庭电路中,从进户线起连接顺序正确的是()A.闸刀开关、电能表、保险盒、插座B.闸刀开关、电能表、插座、保险盒C.电能表、保险盒、闸刀开关、插座D.电能表、闸刀开关、保险盒、插座2.如图是试电笔的结构示意图,其中由绝缘体构成的部分是()A.笔尾金属体B.塑料外壳C.电阻D.弹簧3.学校电工要给教室安装一个三孔插座(如图所示),其中接地的孔是()A.aB.bC.cD.a和b4.下列说法中错误的是()A.两条进户线中有一条是火线,一条是零线B.零线在户外就已经和大地相连C.火线可以使试电笔发光D.用试电笔测火线时,手指千万不能碰到笔尾金属体5.如图所示,三孔插座的接法中正确的是()6.家庭电路中,自动空气开关的主要作用是()A.保证电路两端的电压不变B.保证电路中的电流不变C.保证用电器的功率不变D.在电路发生短路时自动切断电路7.某同学根据家庭电路的知识设计了如图所示的四个电路图,你认为其中正确的是()8.小阳闭合开关后,发现电灯不亮,他用试电笔测试图中的a、b、c、d四点,只有d点发光,那么可能发生的故障是()A.电灯灯丝断了B.c、d间某处断路C.a、b之间某处断路D.开关处短路参考答案自主探究1.220总开关用电器2.端线零线大地3.电阻火线零线4.火线零线用电器金属外壳人身用电器和电路合作探究一、家庭电路的组成1.断开2.过大保护二、火线和零线提出问题:(1)通常情况下,家庭电路中各个用电器的通断,不应该影响其他用电器的通断,所以用电器应该并联接在电路中。(2)控制某用电器的开关与该用电器串联接在火线上。思考讨论:尽管正常使用的家庭电路中火线和零线中都有电流通过,但是零线在入户前已经接地,人站在地上用试电笔接触零线时,零线将人体和试电笔短路,故氖管不发光。三、三线插头和漏电保护器提出问题1:塑料外壳的用电器的插头大多使用两线插头,有金属外壳的用电器使用的是三线插头。插头上标有E的导线和用电器的金属外壳相连,用电器的金属外壳带电时,电流就会流入大地,不致对人造成伤害。提出问题2:(1)L接火线、N接零线、E接用电器金属外壳。(2)左零、右火、上接地。(3)E为接地线插脚,插座里的线与大地相连,E插脚与用电器的金属外壳相连,可以使用电器在与火线接通之前先使外壳与地线相通,在拔插头时,先使插头与火线相脱离,防止触电事故的发生。(4)漏电保护器可以在人体站在地上接触火线时,自动切断电路,对人身起保护作用。空气开关则是在电流过大时自...
