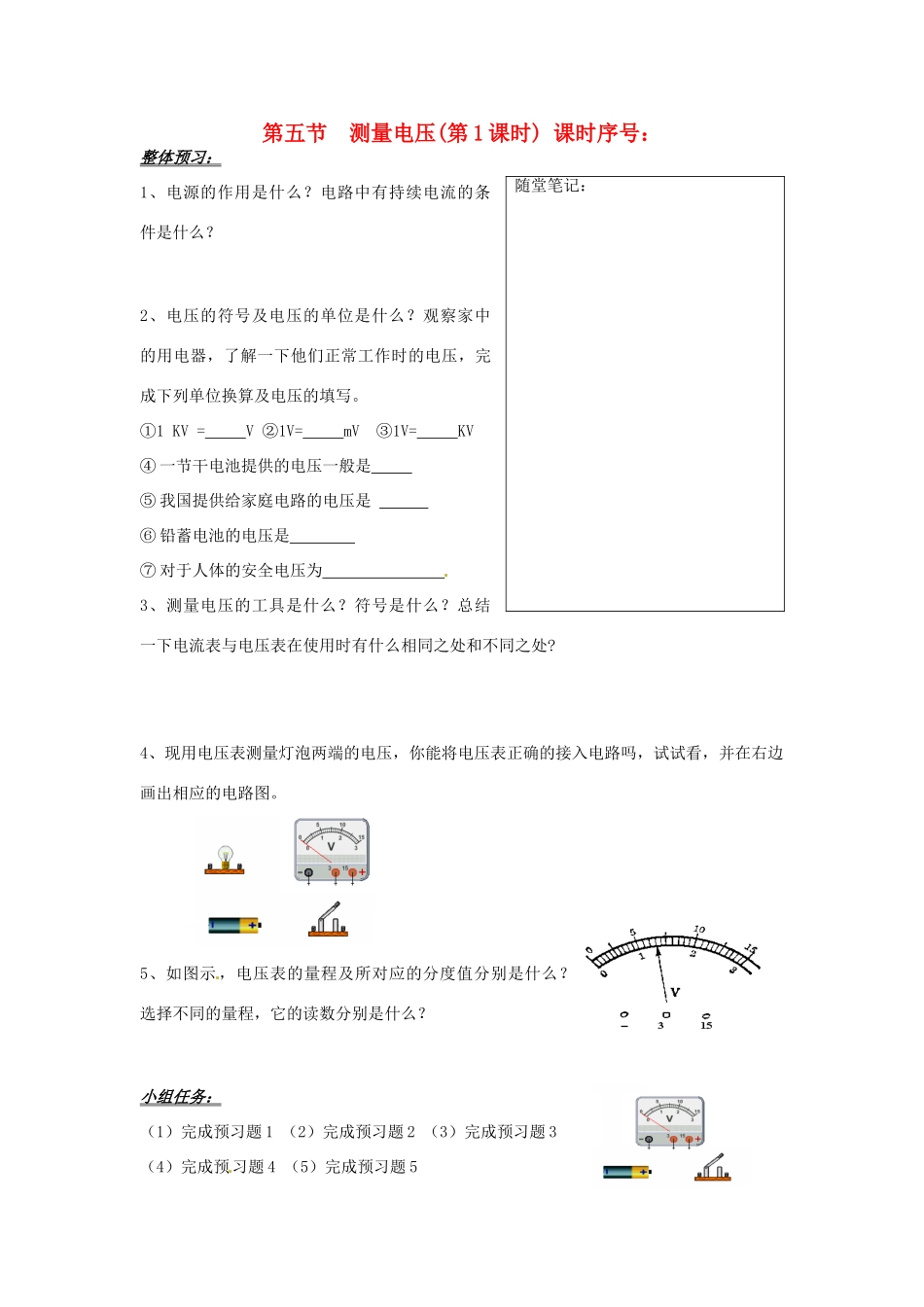

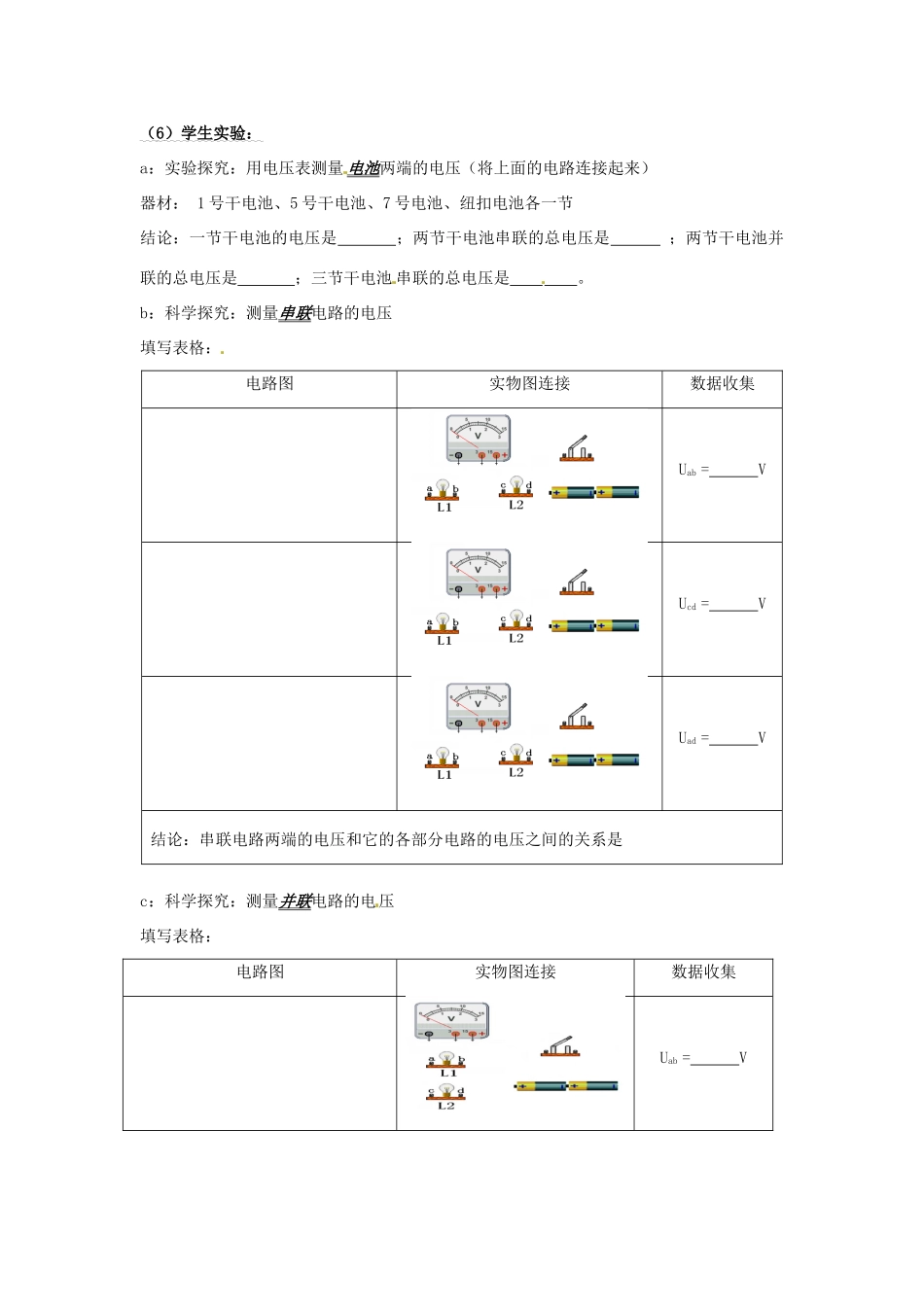

第五节测量电压(第1课时)课时序号：整体预习：1、电源的作用是什么？电路中有持续电流的条件是什么？2、电压的符号及电压的单位是什么？观察家中的用电器，了解一下他们正常工作时的电压，完成下列单位换算及电压的填写。①1KV=V②1V=mV③1V=KV④一节干电池提供的电压一般是⑤我国提供给家庭电路的电压是⑥铅蓄电池的电压是⑦对于人体的安全电压为3、测量电压的工具是什么？符号是什么？总结一下电流表与电压表在使用时有什么相同之处和不同之处?4、现用电压表测量灯泡两端的电压，你能将电压表正确的接入电路吗，试试看，并在右边画出相应的电路图。5、如图示，电压表的量程及所对应的分度值分别是什么？选择不同的量程，它的读数分别是什么？小组任务：（1）完成预习题1（2）完成预习题2（3）完成预习题3（4）完成预习题4（5）完成预习题5随堂笔记：（6）学生实验：a：实验探究：用电压表测量电池两端的电压（将上面的电路连接起来）器材：1号干电池、5号干电池、7号电池、纽扣电池各一节结论：一节干电池的电压是；两节干电池串联的总电压是；两节干电池并联的总电压是；三节干电池串联的总电压是。b：科学探究：测量串联电路的电压填写表格：电路图实物图连接数据收集Uab=VUcd=VUad=V结论：串联电路两端的电压和它的各部分电路的电压之间的关系是c：科学探究：测量并联电路的电压填写表格：电路图实物图连接数据收集Uab=VUcd=VUad=V结论：并联电路中各并联支路的电压归纳与反思：做做看：1、完成课后2、3、4题第五节测量电压(第2课时)课时序号巩固练习：1、如图所示，甲图中电压表的读数为，乙图中电压表的读数为．2、在下图中，电压表用法正确的是[]（多选）3、用电压表测灯L1的电压，正确的电路图是[]4、在右图电路中，甲、乙两个电表连接方法都正确的是[]A.甲、乙都是电压表B.甲、乙都是电流表C.甲是电压表，乙是电流表D.甲是电流表，乙是电压表5、如右图所示的电路中，当开关都闭合后，电压表测的电压是[]A.L1两端的电压B.L2两端的电压C.电铃和L1两端的电压D.电源两极间的电压6、在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在[]A.a、b之间，a与电压表“+”接线柱连接B.a、b之间，b与电压表“+”接线柱连接C.c、d之间，c与电压表“+”接线柱连接D.c、d之间，d与电压表“+”接线柱连接7、在一次用0~3V和0~15V两个量程的电压表测电压时，电压表的“+”接线柱已接入电路，在用0~15V量程试触时，指针位置如下右图。则下一步操作中正确的是[]A.接入电压表的c接线柱再读数B.接入电压表的b接线柱再读数C.断开开关，接入电压表的c接线柱，闭合开关后读数D.断开开关，接入电压表的b接线柱，闭合开关后读数8、如图所示的电路中，当闭合开关S后，电压表的示数表示[]A．L1两端的电压B．L2两端的电压C．电源电压D．L2和电源电压9、用电压表测灯L1两端的电压，如图所示四个电路图中，正确的是[]10、如图所示，电源电压保持不变，当S1，S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为3V；那么S1，S2都断开时，L1和L2两端的电压分别为[]A．3V和4.5VB．1.5V和4.5VC．3V和1.5VD．1.5V和3V11、如图所示，电源电压保持不变，开关S从闭合到断开时，则电压表应该是[]A．示数变为0B．有示数，测量的是电源电压C．有示数，测量的都是灯两端的电压D．示数将变大，但无法测量12、如图所示，下列说法正确的是[]A．电流表、电压表的连接都是错误的B．S，S1和S2都闭合时，电流表测L2中的电流C．S，S1和S2都闭合时，电流表测L1中的电流D．S，S1和S2都闭合时，电压表只能测量L2两端的电压13、如图所示，是利用电压表测量并联电路电压的三种接法，下列说法正确的是[]A．(a)(b)的测量结果之和等于(c)的测量结果B．三种接法的测量结果是一样的C．三种接法的测量结果都不相同D．只有(a)、(b)两种接法的测量结果相同14、请根据甲图，将乙图的实物连接起来。15、某同学在用有两个量程的电压表（0~3V、0~15V）测一节干电池的电压时，记录的是5V。他出现错误的原因是什么？实际电压应是多少？16、在如图所示的电路中，在“○”内填出电流表和电压表，并标出各表的正、负接线柱．17...
