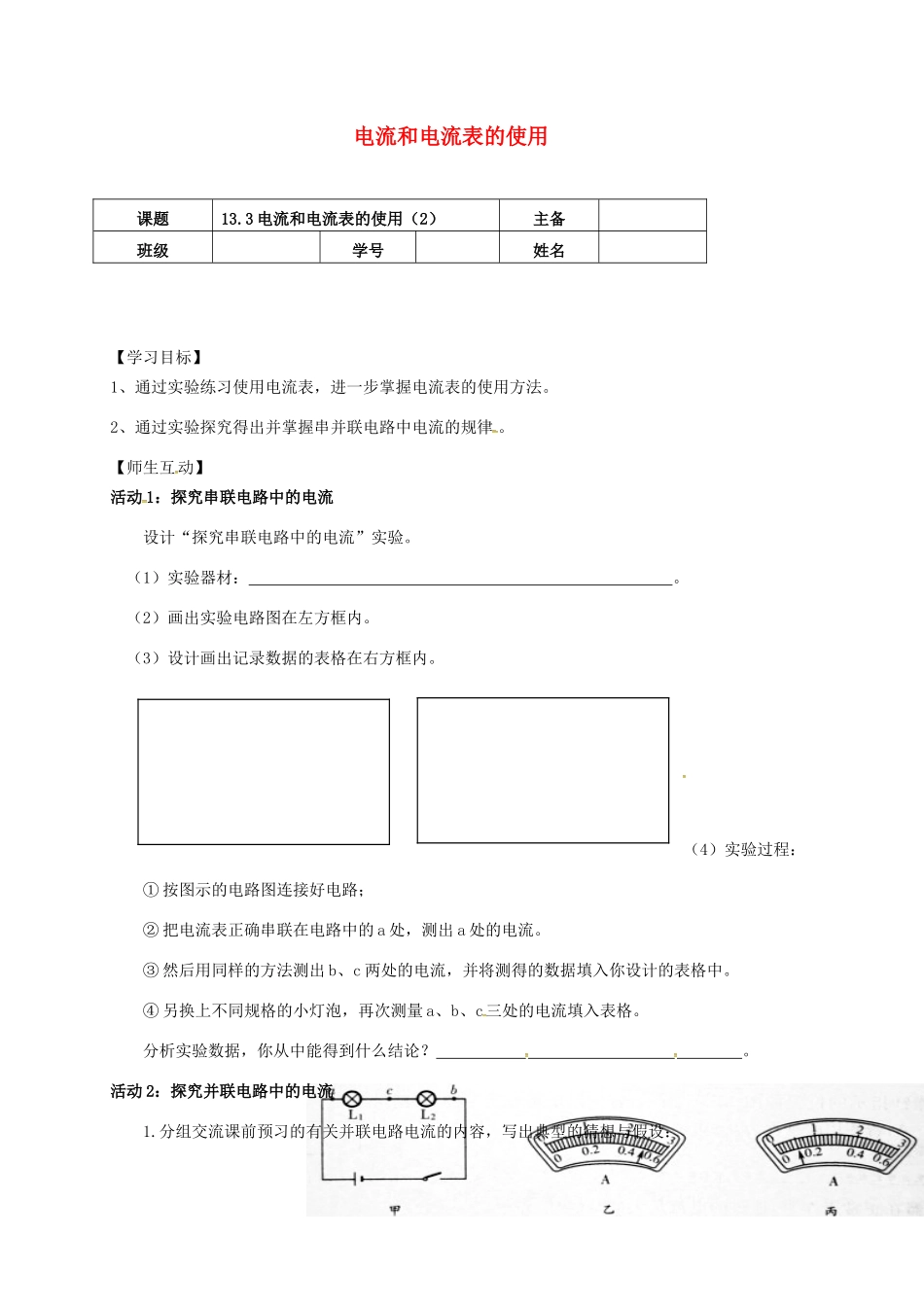

江苏省南京市九年级物理上册 13.3 电流和电流表的使用（第2课时）导学案（无答案）（新版）苏科版-（新版）苏科版初中九年级上册物理学案VIP专享VIP免费

电流和电流表的使用【学习目标】1、通过实验练习使用电流表，进一步掌握电流表的使用方法。2、通过实验探究得出并掌握串并联电路中电流的规律。【师生互动】活动1：探究串联电路中的电流设计“探究串联电路中的电流”实验。（1）实验器材：。（2）画出实验电路图在左方框内。（3）设计画出记录数据的表格在右方框内。（4）实验过程：①按图示的电路图连接好电路；②把电流表正确串联在电路中的a处，测出a处的电流。③然后用同样的方法测出b、c两处的电流，并将测得的数据填入你设计的表格中。④另换上不同规格的小灯泡，再次测量a、b、c三处的电流填入表格。分析实验数据，你从中能得到什么结论？。活动2：探究并联电路中的电流1.分组交流课前预习的有关并联电路电流的内容，写出典型的猜想与假设：课题13.3电流和电流表的使用（2）主备班级学号姓名。2.设计“探究并联电路中的电流”实验。（1）实验器材：。（2）画出实验电路图在左方框内。（3）设计画出记录数据的表格在右方框内。（4）实验过程：①按图示的电路图连接好电路；②把电流表正确串联在电路中的干路处，测出干路中的电流并作好记录。③然后用同样的方法测出两个支路中的电流，同样将测得的数据填入表格中。④换上不同规格的小灯泡，再次测量干路和两个支路三处的电流并填入表格。分析实验数据，你从中又能得到什么结论？。小结：在串并联电路中，电流的特点是：在串联电路中，。在并联电路中，。
