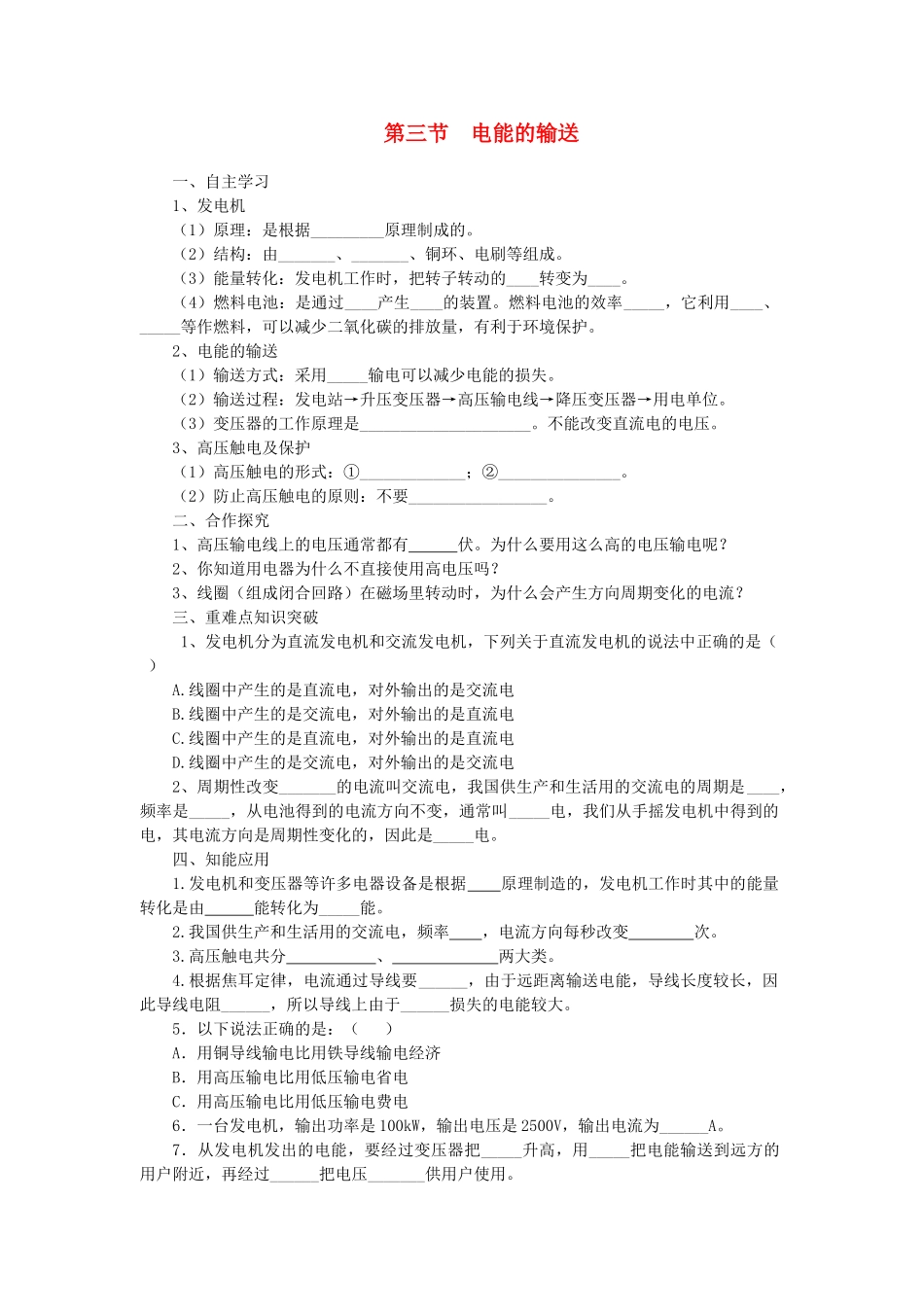

第三节电能的输送一、自主学习1、发电机（1）原理：是根据_________原理制成的。（2）结构：由_______、_______、铜环、电刷等组成。（3）能量转化：发电机工作时，把转子转动的____转变为____。（4）燃料电池：是通过____产生____的装置。燃料电池的效率_____，它利用____、_____等作燃料，可以减少二氧化碳的排放量，有利于环境保护。2、电能的输送（1）输送方式：采用_____输电可以减少电能的损失。（2）输送过程：发电站→升压变压器→高压输电线→降压变压器→用电单位。（3）变压器的工作原理是_____________________。不能改变直流电的电压。3、高压触电及保护（1）高压触电的形式：①_____________；②_______________。（2）防止高压触电的原则：不要_________________。二、合作探究1、高压输电线上的电压通常都有伏。为什么要用这么高的电压输电呢？2、你知道用电器为什么不直接使用高电压吗？3、线圈（组成闭合回路）在磁场里转动时，为什么会产生方向周期变化的电流？三、重难点知识突破1、发电机分为直流发电机和交流发电机，下列关于直流发电机的说法中正确的是（）A.线圈中产生的是直流电，对外输出的是交流电B.线圈中产生的是交流电，对外输出的是直流电C.线圈中产生的是直流电，对外输出的是直流电D.线圈中产生的是交流电，对外输出的是交流电2、周期性改变_______的电流叫交流电，我国供生产和生活用的交流电的周期是____，频率是_____，从电池得到的电流方向不变，通常叫_____电，我们从手摇发电机中得到的电，其电流方向是周期性变化的，因此是_____电。四、知能应用1.发电机和变压器等许多电器设备是根据原理制造的，发电机工作时其中的能量转化是由能转化为_____能。2.我国供生产和生活用的交流电，频率，电流方向每秒改变次。3.高压触电共分、两大类。4.根据焦耳定律，电流通过导线要______，由于远距离输送电能，导线长度较长，因此导线电阻______，所以导线上由于______损失的电能较大。5．以下说法正确的是：（）A．用铜导线输电比用铁导线输电经济B．用高压输电比用低压输电省电C．用高压输电比用低压输电费电6．一台发电机，输出功率是100kW，输出电压是2500V，输出电流为______A。7．从发电机发出的电能，要经过变压器把_____升高，用_____把电能输送到远方的用户附近，再经过______把电压_______供用户使用。8.从发电厂向某用户输电，如分别用100伏和1000伏送电，则两种情况下导线上损失的电能之比为：（）A．100∶1B．l∶100C．1∶10D．10∶19.关于发电机，下列说法正确的是：（）A.发电机线圈中产生的电流是直流电B.发电机线圈中产生的电流是交流电C.所有电能都是利用电磁感应现象而产生的D.发电机工作时是电能转化为机械能10.一座小型水电站的输出电功率是20kW，输电导线的总电阻为lΩ，若采用400V的电压输电，输电线路上损失的电功率是多少？若采用4000V的电压输电，输电线上损失的电功率又为多少？参考答案：一、自主学习略二、合作探究略三、重难点知识突破1、B2、方向0.02s50Hz直流交流四、知能应用1、电磁感应机械能电2、50Hz1003、高压电弧触电跨步电压触电4、产生热量越大热量5、B6、407、电压高压变压器降下来8、B9、B10、2500W25W
