江苏省苏州市蓝缨学校高一物理《力的合成与分解》教案VIP免费

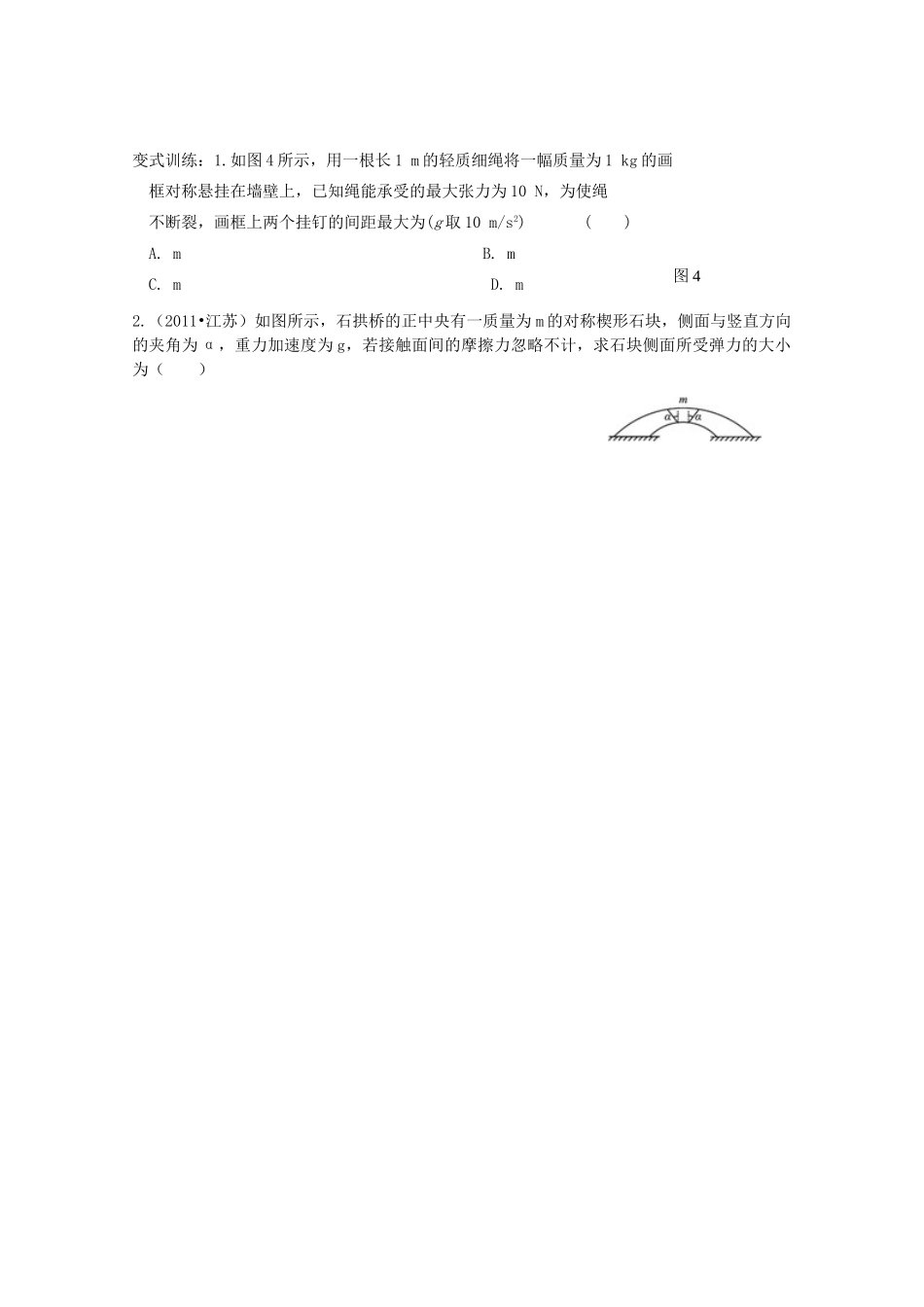

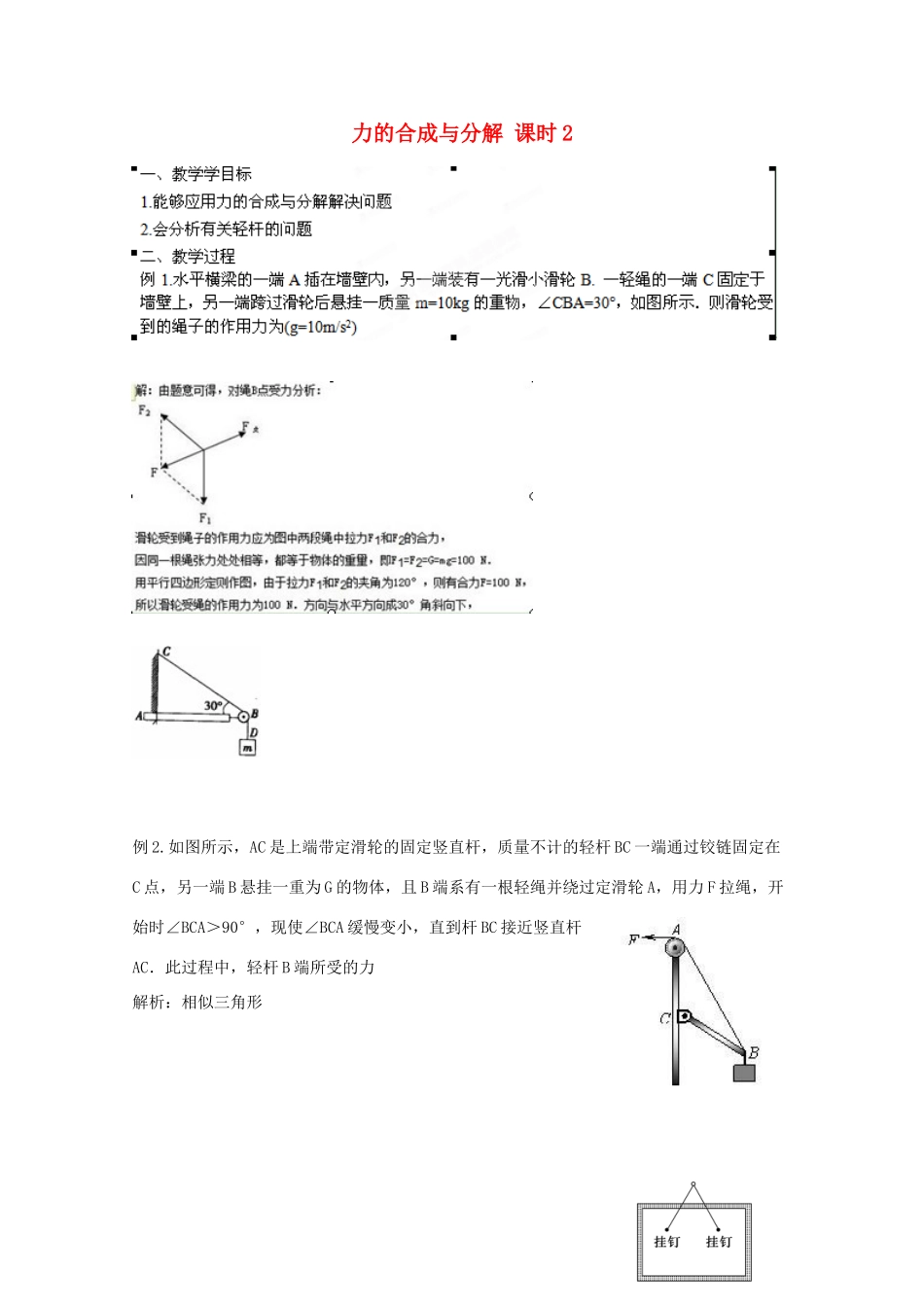

力的合成与分解课时2例2.如图所示，AC是上端带定滑轮的固定竖直杆，质量不计的轻杆BC一端通过铰链固定在C点，另一端B悬挂一重为G的物体，且B端系有一根轻绳并绕过定滑轮A，用力F拉绳，开始时∠BCA＞90°，现使∠BCA缓慢变小，直到杆BC接近竖直杆AC．此过程中，轻杆B端所受的力解析：相似三角形图4变式训练：1.如图4所示，用一根长1m的轻质细绳将一幅质量为1kg的画框对称悬挂在墙壁上，已知绳能承受的最大张力为10N，为使绳不断裂，画框上两个挂钉的间距最大为(g取10m/s2)()A.mB.mC.mD.m2.（2011•江苏）如图所示，石拱桥的正中央有一质量为m的对称楔形石块，侧面与竖直方向的夹角为α，重力加速度为g，若接触面间的摩擦力忽略不计，求石块侧面所受弹力的大小为（）
