四川省成都市玉林中学九年级物理 简单机械复习学案VIP免费

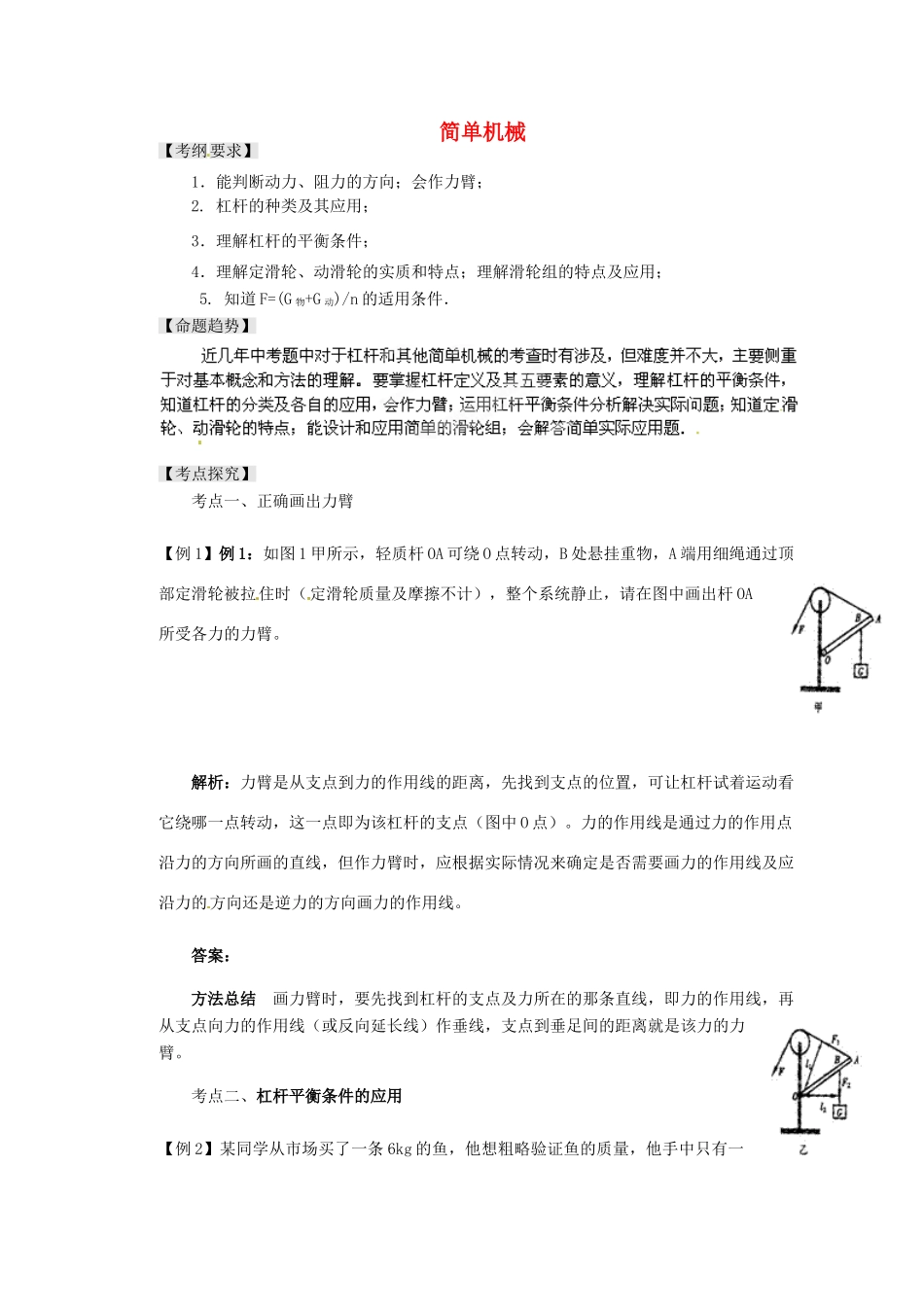

简单机械【考纲要求】1．能判断动力、阻力的方向；会作力臂；2.杠杆的种类及其应用；3．理解杠杆的平衡条件；4．理解定滑轮、动滑轮的实质和特点；理解滑轮组的特点及应用；5.知道F=(G物+G动)/n的适用条件．【命题趋势】【考点探究】考点一、正确画出力臂【例1】例1：如图1甲所示，轻质杆OA可绕O点转动，B处悬挂重物，A端用细绳通过顶部定滑轮被拉住时（定滑轮质量及摩擦不计），整个系统静止，请在图中画出杆OA所受各力的力臂。解析：力臂是从支点到力的作用线的距离，先找到支点的位置，可让杠杆试着运动看它绕哪一点转动，这一点即为该杠杆的支点（图中O点）。力的作用线是通过力的作用点沿力的方向所画的直线，但作力臂时，应根据实际情况来确定是否需要画力的作用线及应沿力的方向还是逆力的方向画力的作用线。答案：方法总结画力臂时，要先找到杠杆的支点及力所在的那条直线，即力的作用线，再从支点向力的作用线（或反向延长线）作垂线，支点到垂足间的距离就是该力的力臂。考点二、杠杆平衡条件的应用【例2】某同学从市场买了一条6kg的鱼，他想粗略验证鱼的质量，他手中只有一支量程为20N的弹簧测力计和一根均匀直尺，在保证鱼的完整的情况下，请你设计一种验证方法。解析：运用杠杆平衡条件，如图2所示，将直尺当杠杆，把直尺的一端放在桌子的边缘当支点，在直尺的另一端挂上弹簧测力计，在直尺的适当位置挂上鱼，调节鱼的位置，使杠杆平衡，利用杠杆的平衡条件可验证。答案：详见解析。方法总结利用杠杆的平衡条件解题，首先要分析作用在杠杆上的各个力的大小及方向，确立支点及各力的力臂，明确每个力将使杠杆如何转动，区分动力和阻力，然后应用平衡条件。考点三定滑轮与动滑轮的判断【例3】如图3所示，不计滑轮及绳重，以及滑轮与绳之间的摩擦，水平拉力为F，物体的重力为G，且在水平面上匀速向右滑动，物体所受的摩擦力的大小等于（）A．FB．GC．G/2D．F/2解析：通常我们使用动滑轮时，动力作用在绳子未端，阻力作用在轴上，此时使用动滑轮省一半力。此题中动力加在轴上，相当于前面的阻力，而此时作用在绳子上的力与地面对物体的摩擦力相等，这个力相当于一般情况下的动力，因此可得关系f＝F/2。答案：D方法总结：在使用滑轮时，滑轮的轴是否随物体移动，是识别定滑轮和动滑轮的依据，判别时，要先确定滑轮轴的位置，分析它是与某个固定不动的物体连在一起，还是随物体一起移动，如果滑轮与固定物体连在一起，不随重物移动，则为定滑轮，如果滑轮与运动的物体相连接，随物体一起移动，这个滑轮就是动滑轮。考点四组装和设计滑轮组【例4】要用滑轮组将陷在泥中的汽车拉出来，试在图4中画出最省力的绕绳方法。解析：使用滑轮组时，要使加在绳子末端的力最小，即最省力，在阻力一定的情况下，就需承担总阻力的绳子段数最多，题中只有一个动滑轮，绳子应结在动滑轮上，此时承担阻力的绳子段数最多为3段。答案：如图5所示。方法总结：首先根据公式求出绳子的股数。然后根据“奇动偶定”的原则。结合题目的具体要求组装滑轮。滑轮组省力情况：几段绳子承担重物和动滑轮的总重，提起重物所用力就是物重的几分之一。【经典考题】1．（2分）（2013•永州）如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各去掉一个钩码，下列说法正确的是（）A．左端下沉B．右端下沉C．仍然平衡D．无法判断2．（2013连云港）下列四种情形中所使用的杠杆属千省力杠杆的是3．（3分）（2013•绵阳）骑自行车上一个陡坡时，有经验的同学会沿S型路线骑行，他这样做是为了（）A．缩短上坡过程中所走的路程B．减少上坡过程中所做的功C．减小上坡过程中所施加的力D．缩短上坡过程中所用的时间4．（2分）（2013•黑河）如图所示，小丽用滑轮组匀速提升一个重为600N的物体，物体上升的速度为0.1m/s，人拉绳的力F为250N，不计绳重和摩擦，下列说法不正确的是（）A．人拉绳做功的功率为75WB．滑轮组的机械效率为80%C．绳子自由端移动的速度为0.3m/sD．动滑轮重为100N5.（2013漳州）下列关于机械效率的说法正确的是（）A．机械效率不可能达到100％B．随着科学技术...
