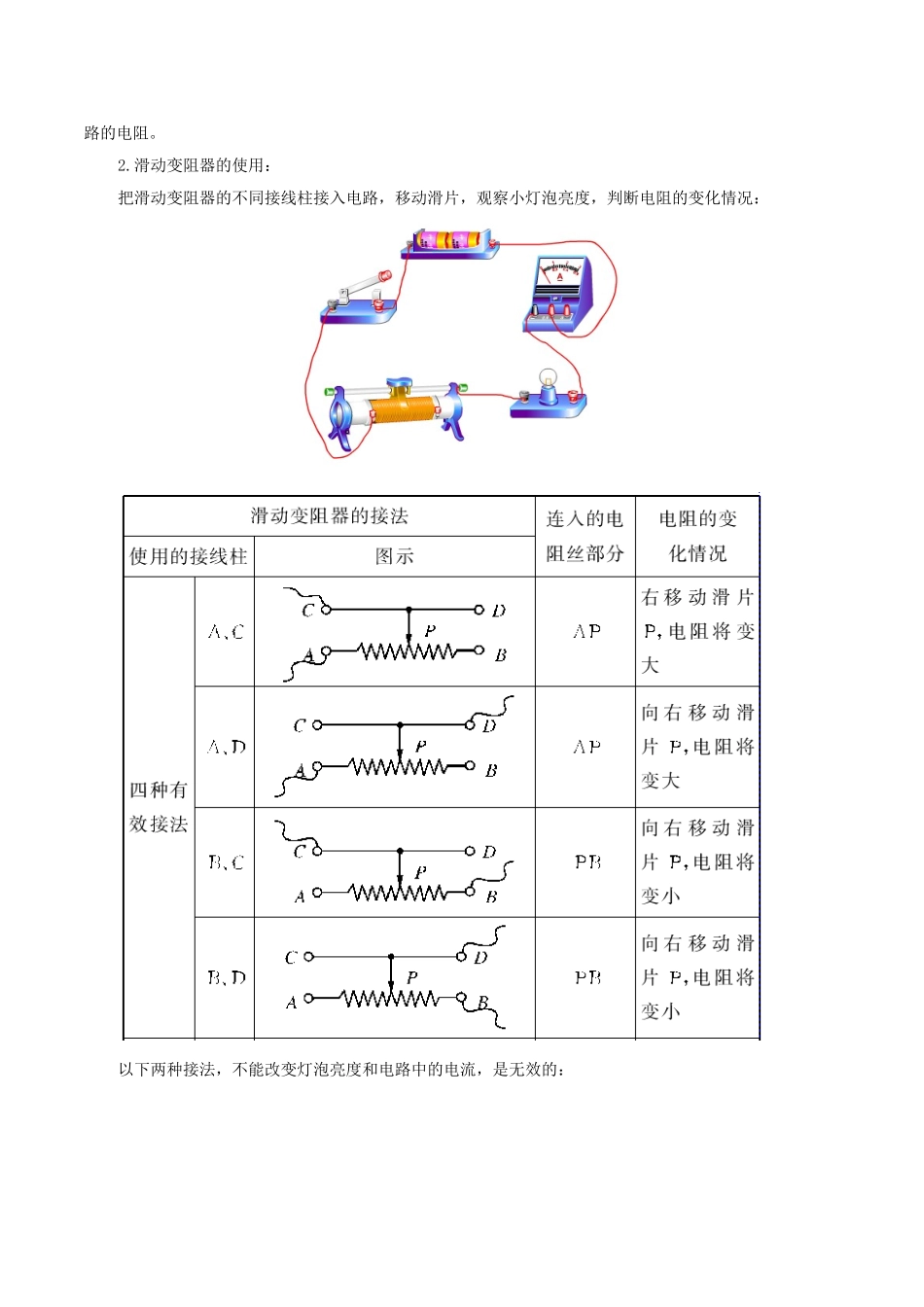

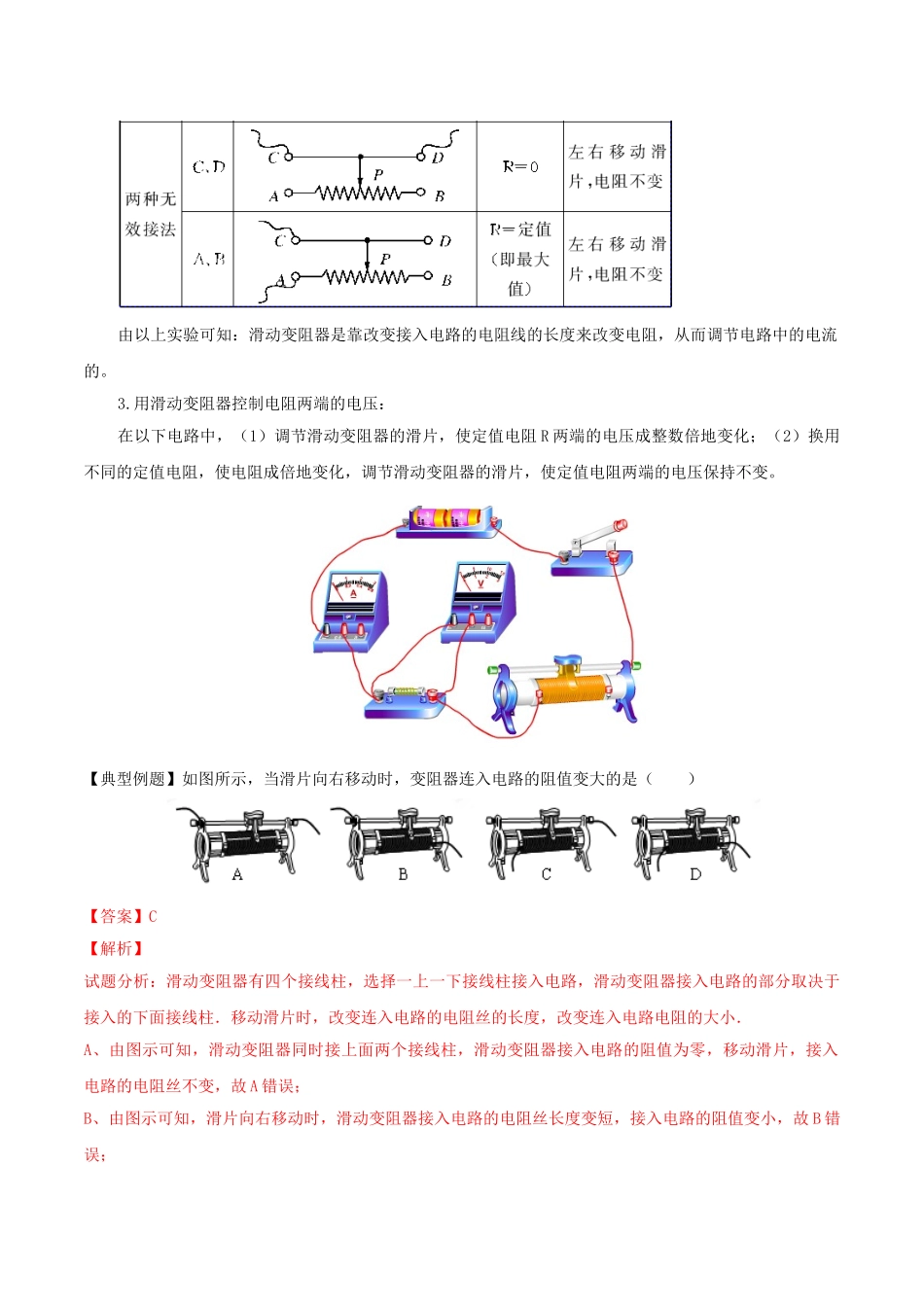

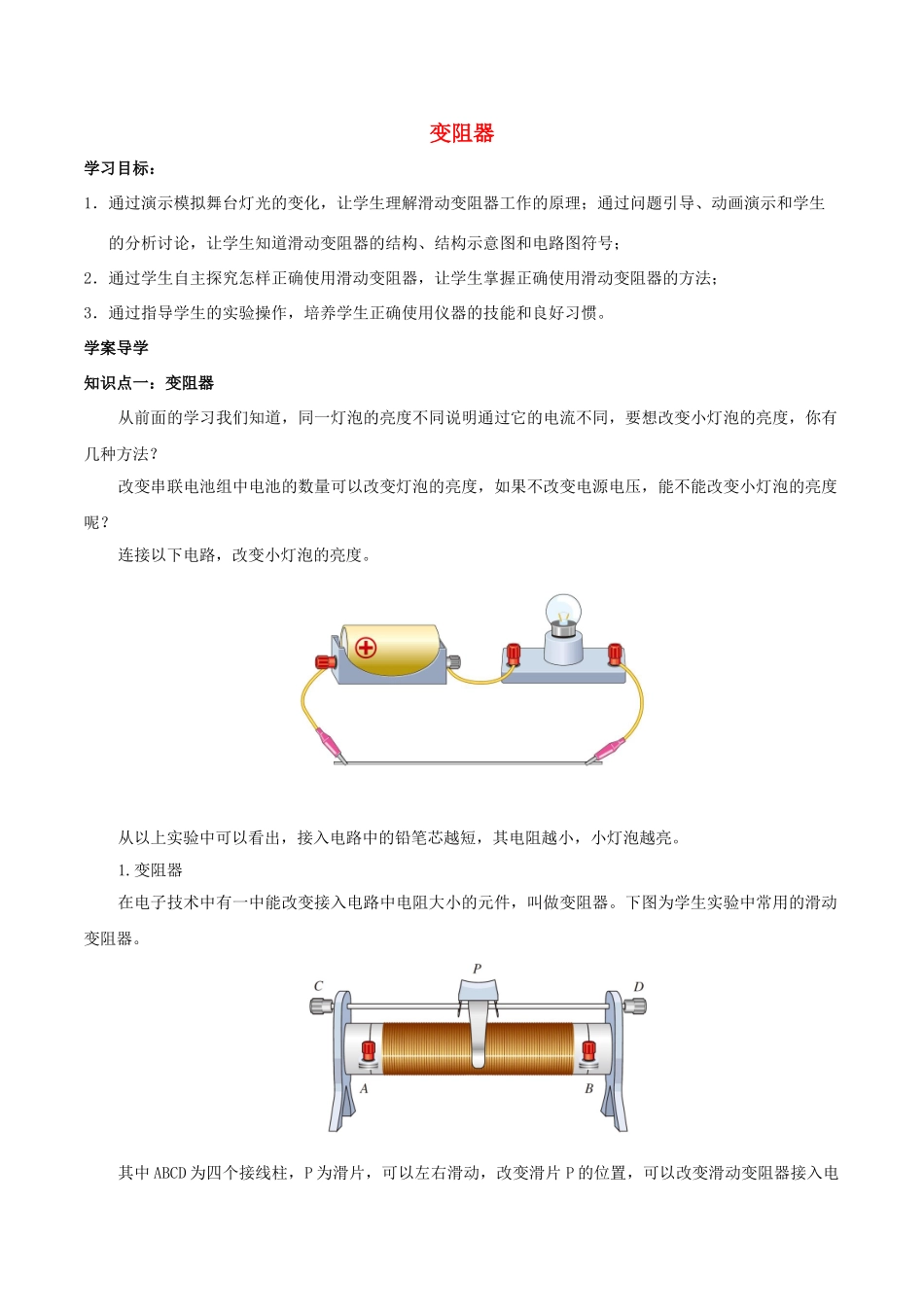

变阻器学习目标：1．通过演示模拟舞台灯光的变化，让学生理解滑动变阻器工作的原理；通过问题引导、动画演示和学生的分析讨论，让学生知道滑动变阻器的结构、结构示意图和电路图符号；2．通过学生自主探究怎样正确使用滑动变阻器，让学生掌握正确使用滑动变阻器的方法；3．通过指导学生的实验操作，培养学生正确使用仪器的技能和良好习惯。学案导学知识点一：变阻器从前面的学习我们知道，同一灯泡的亮度不同说明通过它的电流不同，要想改变小灯泡的亮度，你有几种方法？改变串联电池组中电池的数量可以改变灯泡的亮度，如果不改变电源电压，能不能改变小灯泡的亮度呢？连接以下电路，改变小灯泡的亮度。从以上实验中可以看出，接入电路中的铅笔芯越短，其电阻越小，小灯泡越亮。1.变阻器在电子技术中有一中能改变接入电路中电阻大小的元件，叫做变阻器。下图为学生实验中常用的滑动变阻器。其中ABCD为四个接线柱，P为滑片，可以左右滑动，改变滑片P的位置，可以改变滑动变阻器接入电路的电阻。2.滑动变阻器的使用：把滑动变阻器的不同接线柱接入电路，移动滑片，观察小灯泡亮度，判断电阻的变化情况：以下两种接法，不能改变灯泡亮度和电路中的电流，是无效的：由以上实验可知：滑动变阻器是靠改变接入电路的电阻线的长度来改变电阻，从而调节电路中的电流的。3.用滑动变阻器控制电阻两端的电压：在以下电路中，（1）调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化；（2）换用不同的定值电阻，使电阻成倍地变化，调节滑动变阻器的滑片，使定值电阻两端的电压保持不变。【典型例题】如图所示，当滑片向右移动时，变阻器连入电路的阻值变大的是（）【答案】C【解析】试题分析：滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱．移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小．A、由图示可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值为零，移动滑片，接入电路的电阻丝不变，故A错误；B、由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变短，接入电路的阻值变小，故B错误；C、由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变长，接入电路的阻值变大，故C正确；D、由图示可知，滑动变阻器同时接下面两个接线柱，滑动变阻器阻值全部接入电路，成为定值电阻，移动滑片滑动变阻器接入电路的阻值不变，故D错误；故选C．【针对训练】如下图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电压表的示数变大，灯L变亮B．电流表的示数变小，灯L变亮C．电流表的示数变大，灯L变暗D．电压表的示数变小，灯L变暗【答案】D【解析】试题分析：观察四个选项，需要判断电流表、电压表、灯泡亮度的变化情况。由电路图可知：滑片P向右移动时，滑动变阻器接入电路中的电阻值变大，因为电源两端电压保持不变，所以电路中的电流变小，即电流表示数变小，灯L变暗；灯L两端电压变小，即电压表示数变小；对照各选项，D符合题意，选填D.知识点二：变阻器的应用1.变阻器的铭牌：变阻器通常标有最大电阻和允许通过的最大电流。如“50Ω1A”，这表明滑动变阻器的最大阻值是50Ω，允许通过的最大电流是1A，如果电流超过1A，变阻器会被烧毁。2.变阻器的作用：通过调节其接入电路的阻值来改变电路中的电流。3.变阻器的种类：滑动变阻器、电阻箱、机械式电位器、数字电位器等。【典型例题】在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法中不正确的是A.只把A和C接入电路，无法改变通过电位器的电流B.把A和B接入电路，当滑片顺时针旋动时，电位器接入电路电流变小C.将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流D.只将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大【答案】D【解析】A、只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压...
