九年级物理 第十三章 电功和电功率 专题学案 北师大版VIP免费

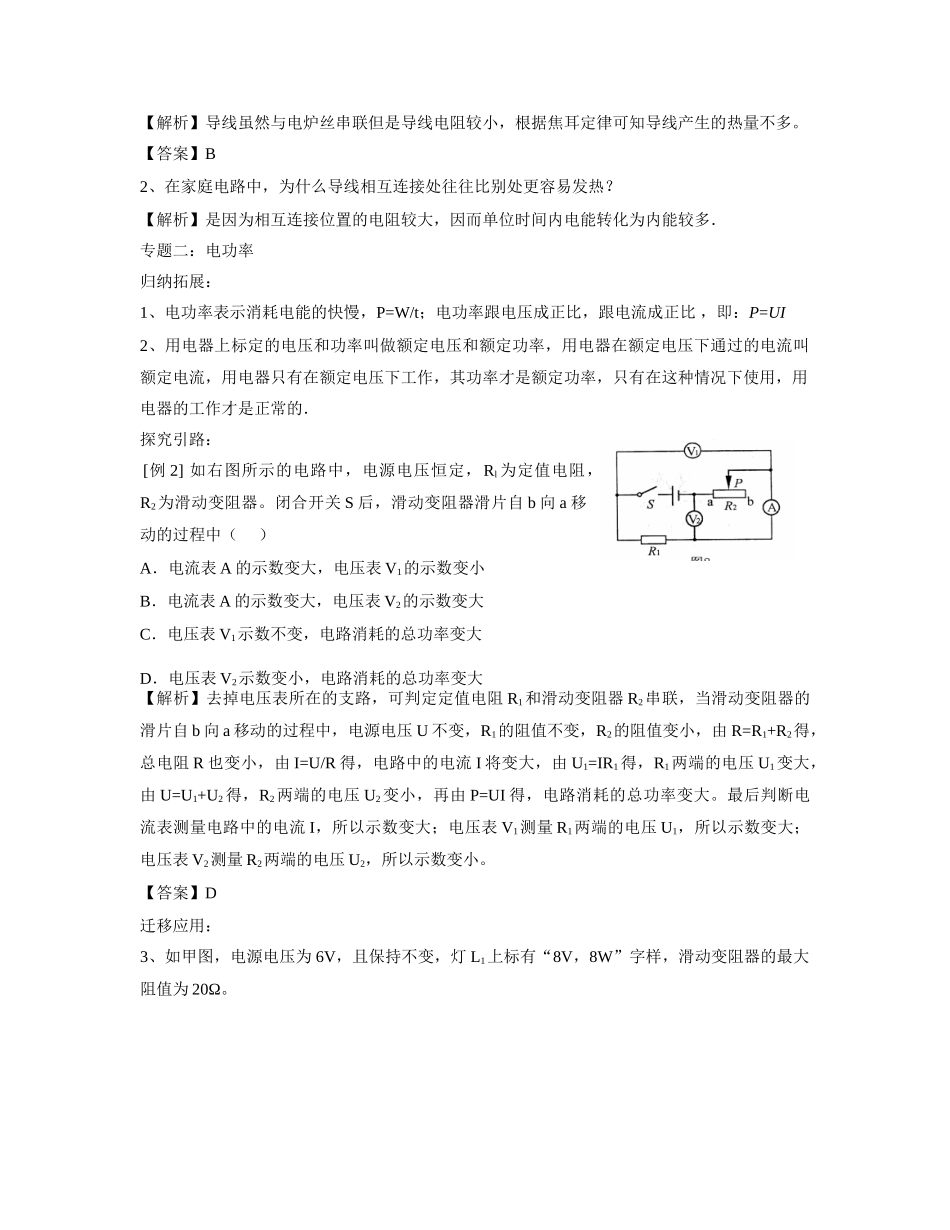

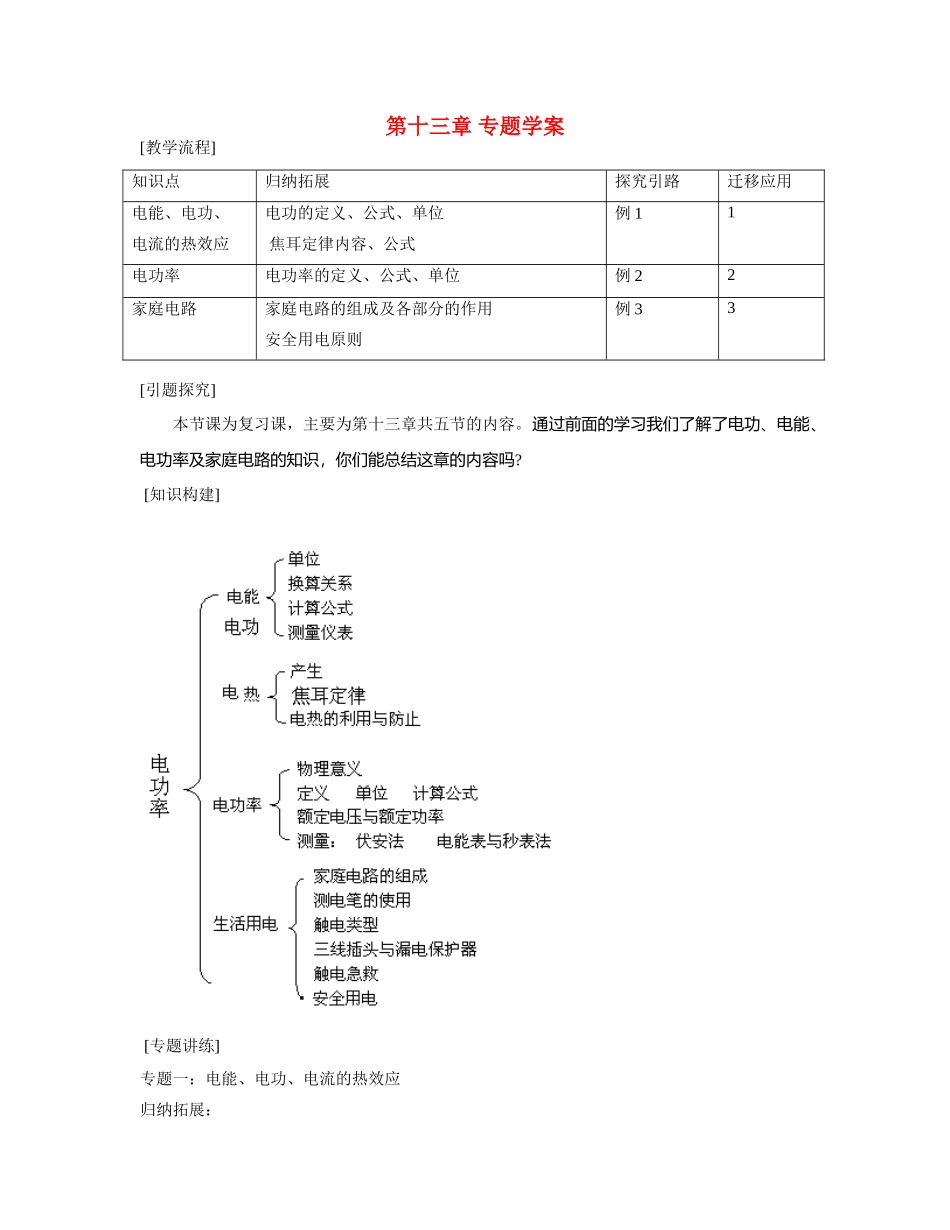

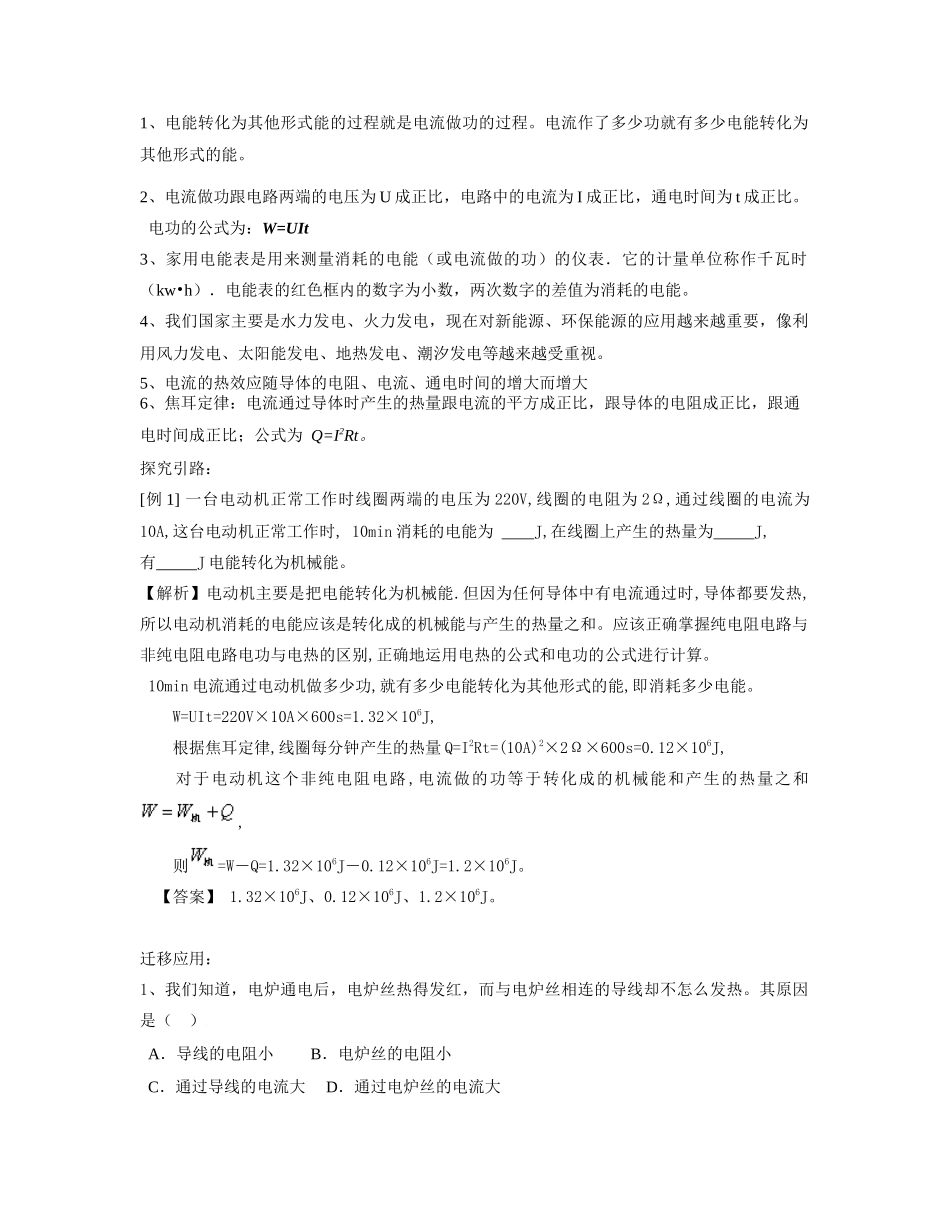

第十三章专题学案[教学流程]知识点归纳拓展探究引路迁移应用电能、电功、电流的热效应电功的定义、公式、单位焦耳定律内容、公式例11电功率电功率的定义、公式、单位例22家庭电路家庭电路的组成及各部分的作用安全用电原则例33[引题探究]本节课为复习课，主要为第十三章共五节的内容。通过前面的学习我们了解了电功、电能、电功率及家庭电路的知识，你们能总结这章的内容吗?[知识构建][专题讲练]专题一：电能、电功、电流的热效应归纳拓展：1、电能转化为其他形式能的过程就是电流做功的过程。电流作了多少功就有多少电能转化为其他形式的能。2、电流做功跟电路两端的电压为U成正比，电路中的电流为I成正比，通电时间为t成正比。电功的公式为：W=UIt3、家用电能表是用来测量消耗的电能（或电流做的功）的仪表．它的计量单位称作千瓦时（kw•h）．电能表的红色框内的数字为小数，两次数字的差值为消耗的电能。4、我们国家主要是水力发电、火力发电，现在对新能源、环保能源的应用越来越重要，像利用风力发电、太阳能发电、地热发电、潮汐发电等越来越受重视。5、电流的热效应随导体的电阻、电流、通电时间的增大而增大6、焦耳定律：电流通过导体时产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比；公式为Q=I2Rt。探究引路：[例1]一台电动机正常工作时线圈两端的电压为220V,线圈的电阻为2Ω,通过线圈的电流为10A,这台电动机正常工作时,10min消耗的电能为J,在线圈上产生的热量为J,有J电能转化为机械能。【解析】电动机主要是把电能转化为机械能.但因为任何导体中有电流通过时,导体都要发热,所以电动机消耗的电能应该是转化成的机械能与产生的热量之和。应该正确掌握纯电阻电路与非纯电阻电路电功与电热的区别,正确地运用电热的公式和电功的公式进行计算。10min电流通过电动机做多少功,就有多少电能转化为其他形式的能,即消耗多少电能。W=UIt=220V×10A×600s=1.32×106J,根据焦耳定律,线圈每分钟产生的热量Q=I2Rt=(10A)2×2Ω×600s=0.12×106J,对于电动机这个非纯电阻电路,电流做的功等于转化成的机械能和产生的热量之和,则=W－Q=1.32×106J－0.12×106J=1.2×106J。【答案】1.32×106J、0.12×106J、1.2×106J。迁移应用：1、我们知道，电炉通电后，电炉丝热得发红，而与电炉丝相连的导线却不怎么发热。其原因是（）A．导线的电阻小B．电炉丝的电阻小C．通过导线的电流大D．通过电炉丝的电流大【解析】导线虽然与电炉丝串联但是导线电阻较小，根据焦耳定律可知导线产生的热量不多。【答案】B2、在家庭电路中，为什么导线相互连接处往往比别处更容易发热？【解析】是因为相互连接位置的电阻较大，因而单位时间内电能转化为内能较多．专题二：电功率归纳拓展：1、电功率表示消耗电能的快慢，P=W/t；电功率跟电压成正比，跟电流成正比，即：P=UI2、用电器上标定的电压和功率叫做额定电压和额定功率，用电器在额定电压下通过的电流叫额定电流，用电器只有在额定电压下工作，其功率才是额定功率，只有在这种情况下使用，用电器的工作才是正常的．探究引路：[例2]如右图所示的电路中，电源电压恒定，Rl为定值电阻，R2为滑动变阻器。闭合开关S后，滑动变阻器滑片自b向a移动的过程中（）A．电流表A的示数变大，电压表V1的示数变小B．电流表A的示数变大，电压表V2的示数变大C．电压表V1示数不变，电路消耗的总功率变大D．电压表V2示数变小，电路消耗的总功率变大【解析】去掉电压表所在的支路，可判定定值电阻R1和滑动变阻器R2串联，当滑动变阻器的滑片自b向a移动的过程中，电源电压U不变，R1的阻值不变，R2的阻值变小，由R=R1+R2得，总电阻R也变小，由I=U/R得，电路中的电流I将变大，由U1=IR1得，R1两端的电压U1变大，由U=U1+U2得，R2两端的电压U2变小，再由P=UI得，电路消耗的总功率变大。最后判断电流表测量电路中的电流I，所以示数变大；电压表V1测量R1两端的电压U1，所以示数变大；电压表V2测量R2两端的电压U2，所以示数变小。【答案】D迁移应用：3、如甲图，电源电压为6V，且保持不变，灯L1上标有“8V，8W”字样，滑动变阻器的最大阻值为20Ω。甲乙丙（1）当滑片P...
