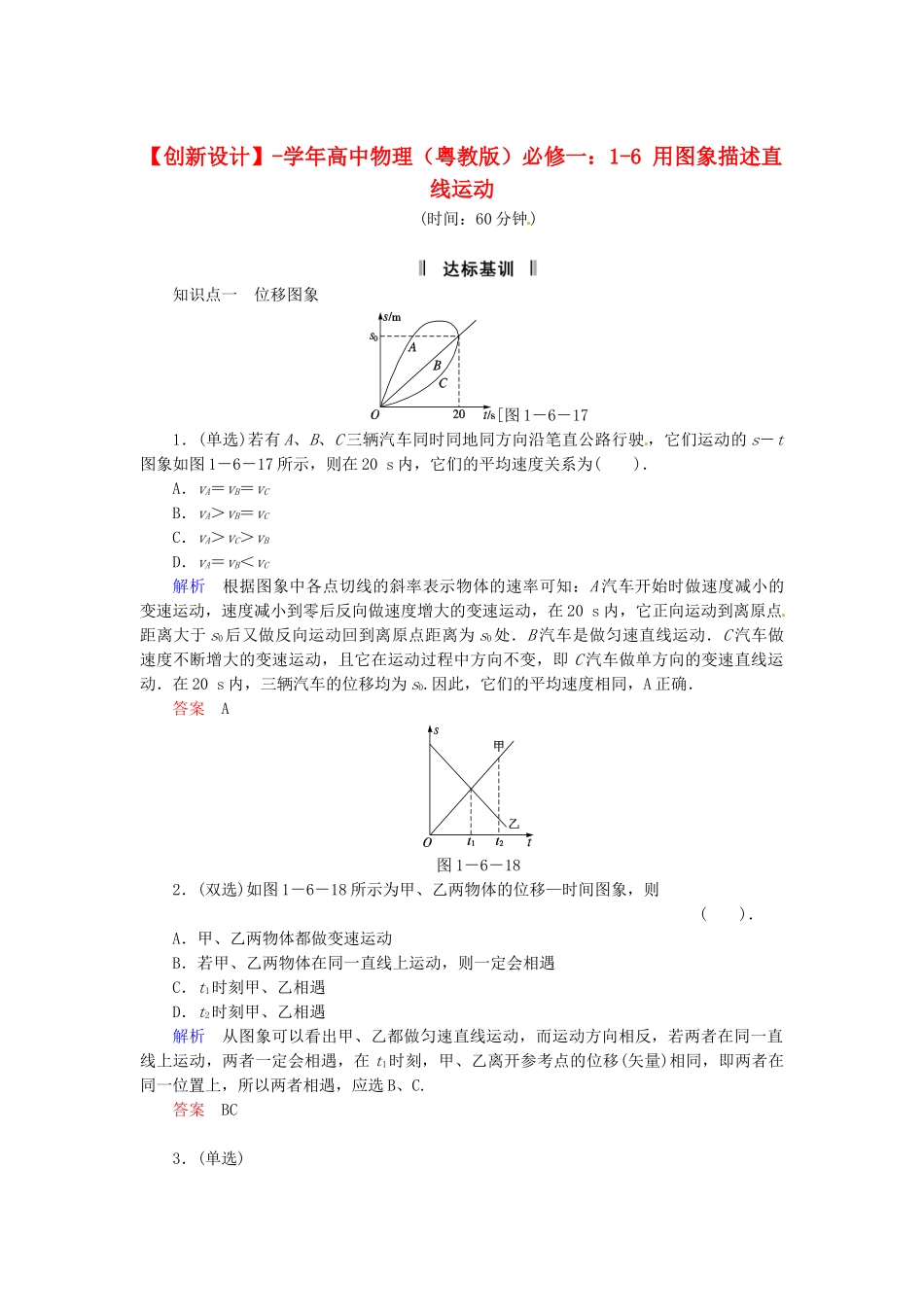

【创新设计】-学年高中物理（粤教版）必修一：1-6用图象描述直线运动(时间：60分钟)知识点一位移图象[图1－6－171．(单选)若有A、B、C三辆汽车同时同地同方向沿笔直公路行驶，它们运动的s－t图象如图1－6－17所示，则在20s内，它们的平均速度关系为()．A．vA＝vB＝vCB．vA＞vB＝vCC．vA＞vC＞vBD．vA＝vB＜vC解析根据图象中各点切线的斜率表示物体的速率可知：A汽车开始时做速度减小的变速运动，速度减小到零后反向做速度增大的变速运动，在20s内，它正向运动到离原点距离大于s0后又做反向运动回到离原点距离为s0处．B汽车是做匀速直线运动．C汽车做速度不断增大的变速运动，且它在运动过程中方向不变，即C汽车做单方向的变速直线运动．在20s内，三辆汽车的位移均为s0.因此，它们的平均速度相同，A正确．答案A图1－6－182．(双选)如图1－6－18所示为甲、乙两物体的位移—时间图象，则()．A．甲、乙两物体都做变速运动B．若甲、乙两物体在同一直线上运动，则一定会相遇C．t1时刻甲、乙相遇D．t2时刻甲、乙相遇解析从图象可以看出甲、乙都做匀速直线运动，而运动方向相反，若两者在同一直线上运动，两者一定会相遇，在t1时刻，甲、乙离开参考点的位移(矢量)相同，即两者在同一位置上，所以两者相遇，应选B、C.答案BC3．(单选)图1－6－19图1－6－19是某物体的s－t图象，由图可以看出()．A．物体做匀速直线运动B．物体做曲线运动C．物体做单向直线运动D．物体沿直线做往返运动解析因匀速直线运动的s－t图象应是直线，而题图所示s－t图象是曲线，故选项A错误；因为在s－t图象中，位移的方向只有正负之分，所以物体运动轨迹只能是直线，故选项B错误；由题图可知，物体的位移是先增大后减小，最后又返回出发点，故选项C错误．选项D正确．答案D4．(单选)图1－6－20现代战争是科技之战、信息之战，某集团军进行的一次实战演习过程，在基地导演部的大型显示屏上一览无余，如图1－6－20所示是蓝军由基地A分三路大军进攻红军基地B的显示，若用s1、s2和s3分别表示三路大军的位移，则由大屏幕的显示图可知()．A．s1>s2>s3B．s1
