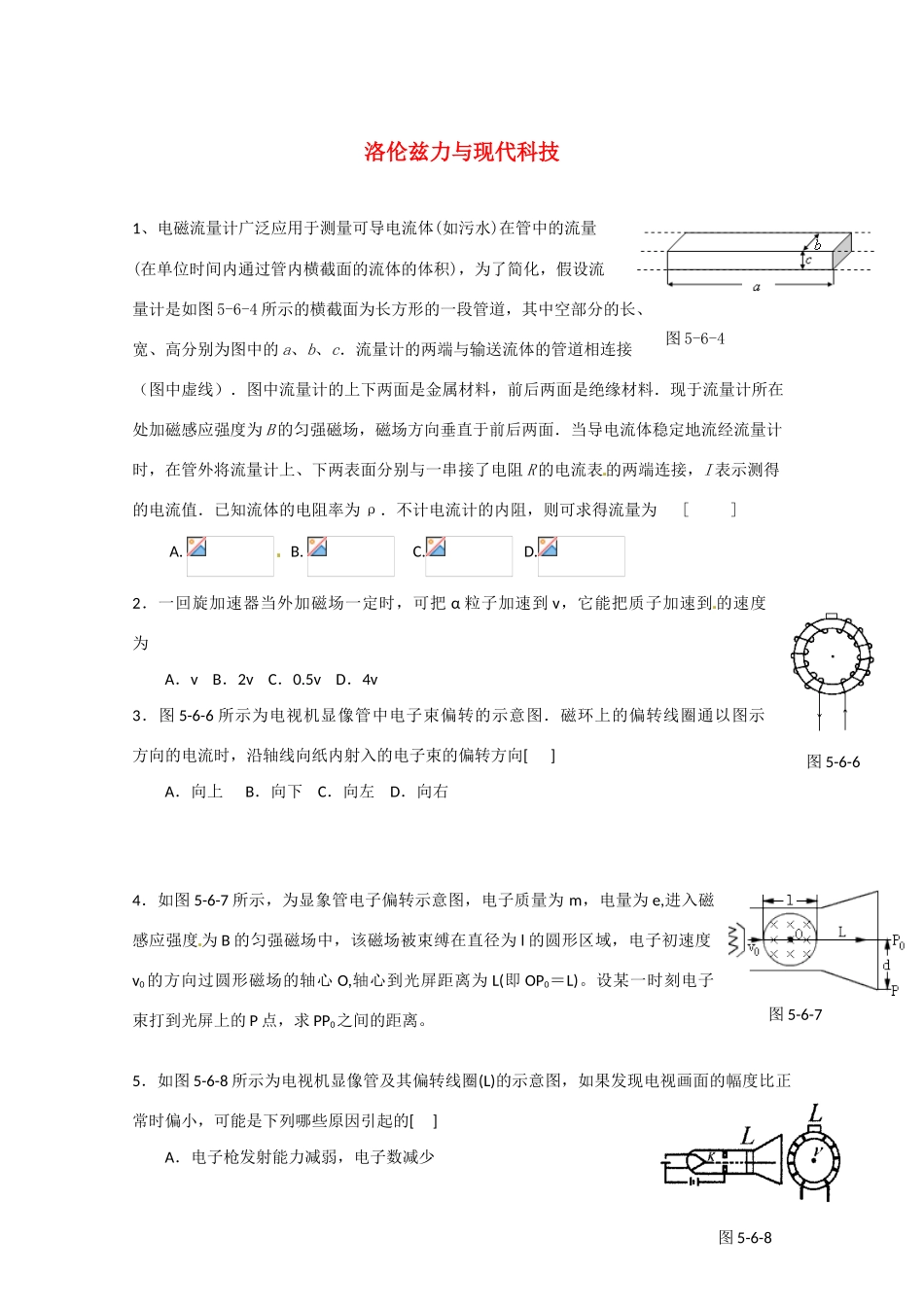

洛伦兹力与现代科技1、电磁流量计广泛应用于测量可导电流体(如污水)在管中的流量(在单位时间内通过管内横截面的流体的体积)，为了简化，假设流量计是如图5-6-4所示的横截面为长方形的一段管道，其中空部分的长、宽、高分别为图中的a、b、c．流量计的两端与输送流体的管道相连接（图中虚线）．图中流量计的上下两面是金属材料，前后两面是绝缘材料．现于流量计所在处加磁感应强度为B的匀强磁场，磁场方向垂直于前后两面．当导电流体稳定地流经流量计时，在管外将流量计上、下两表面分别与一串接了电阻R的电流表的两端连接，I表示测得的电流值．已知流体的电阻率为ρ．不计电流计的内阻，则可求得流量为[]A.B.C.D.2．一回旋加速器当外加磁场一定时，可把α粒子加速到v，它能把质子加速到的速度为A．vB．2vC．0.5vD．4v3．图5-6-6所示为电视机显像管中电子束偏转的示意图．磁环上的偏转线圈通以图示方向的电流时，沿轴线向纸内射入的电子束的偏转方向[]A．向上B．向下C．向左D．向右4．如图5-6-7所示，为显象管电子偏转示意图，电子质量为m，电量为e,进入磁感应强度为B的匀强磁场中，该磁场被束缚在直径为l的圆形区域，电子初速度v0的方向过圆形磁场的轴心O,轴心到光屏距离为L(即OP0＝L)。设某一时刻电子束打到光屏上的P点，求PP0之间的距离。5．如图5-6-8所示为电视机显像管及其偏转线圈(L)的示意图，如果发现电视画面的幅度比正常时偏小，可能是下列哪些原因引起的[]A．电子枪发射能力减弱，电子数减少图5-6-6图5-6-7图5-6-8图5-6-4B．加速电场的电压过高，电子速率偏大C．偏转线圈匝间短路，线圈匝数减少D．偏转线圈的电流过小，偏转磁场减弱6．如图5-6-9所示为一个电磁流量计的示意图，截面为正方形的磁性管，其边长为d，内有导电液体流动，在垂直液体流动方向加一指向纸里的匀强磁场，磁感应强度为B。现测得液体a、b两点间的电势差为U,求管内导电液体单位时间的流量Q。7．如图5-6-10所示的装置是一个高真空玻璃管，管中封有若干个金属电池，电极C是阴极，电子由此射出，电极A是阳极，保持在一高的正电位上，大多数电子都打到电极A，但是电极A中有一小孔，可以使一部分电子通过，这些穿过小孔的电子又被另一电极Aˊ所限制，Aˊ上有另一小孔，所以只有一细束的电子可以通过P与Pˊ两极板间的区域，电子通过这两极板区域后打到管的末端，使末端S处的荧光物质发光。水平放置的偏转板相距为d，长度为L，它的右端与荧光右端的距离为D。（1）当偏转板上不加电场和磁场时，电子水平打到荧光屏的O点；（2）当两偏转极板只加一匀强电场（场强为E）时，在荧光屏上S点出现一亮点，测出OS=H；（3）当偏转板中又加一垂直纸面向里的匀强磁场（磁感应强度为B）时发现电子又打到荧光屏的O点。若不考虑电子的重力，且荧光屏球面的曲率半径很大，可以近似视为平面。试根据上述测量数据求出电子的荷质比e/m。ab液体图5-6-9图5-6-108．如图5-6-11所示，厚度为h宽度为d的导体板放在垂直于它的磁感应强度为B的均匀磁场中，当电流通过导体板时，在导体板的上侧面A和下侧面A/之间会产生电热差，这种现象称为霍尔效应。实验表明，当磁场不太强时，电热差U、电流I和磁感应强度B的关系式中的比例系数K称为霍尔系数。霍尔效应可解释如下：外部磁场的洛伦兹力使运动的电子聚集在导体板的一侧，在导体板的另一侧会出现多余的正电荷，从而形成横向电场，横向电场对电子施加与洛仓兹力方向相反的静电力，当静电力与洛伦兹力达到平衡时，导体板上下两面之间就会形成稳定的电势差。设电流I是由电子的定向流动形成的，电子的平均定向速度为v，电量为e。回答下列问题：（1）达到稳定状态时，导体板上侧面A的电势_____下侧面A的电势（填高于、低于或等于）（2）电子所受的洛伦兹力的大小为______。（3）当导体板上下两面之间的电势差为U时，电子所受静电力的大小为_____。（4）由静电力和洛伦兹力平衡的条件，证明霍尔系数为，其中n代表导体板单位体积中电子的个数。9．在原子反应堆中抽动液态金属等导电液时，由于不允许传动机械部分与这些流体相接触，常使用一种电磁泵．图5-6-12表示这种电磁泵的结构．将导管置于磁场...
