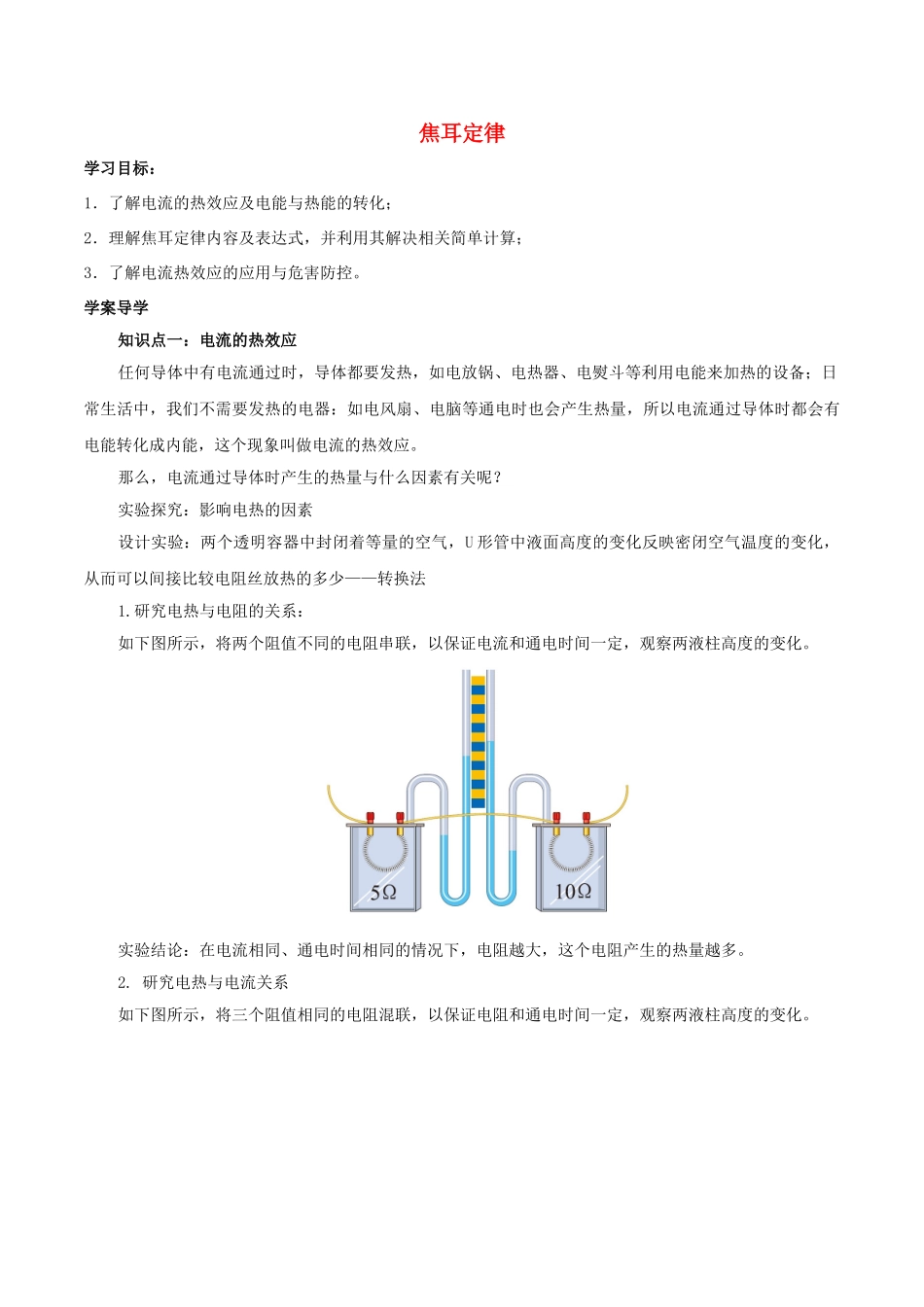

焦耳定律学习目标：1．了解电流的热效应及电能与热能的转化；2．理解焦耳定律内容及表达式，并利用其解决相关简单计算；3．了解电流热效应的应用与危害防控。学案导学知识点一：电流的热效应任何导体中有电流通过时，导体都要发热，如电放锅、电热器、电熨斗等利用电能来加热的设备；日常生活中，我们不需要发热的电器：如电风扇、电脑等通电时也会产生热量，所以电流通过导体时都会有电能转化成内能，这个现象叫做电流的热效应。那么，电流通过导体时产生的热量与什么因素有关呢？实验探究：影响电热的因素设计实验：两个透明容器中封闭着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，从而可以间接比较电阻丝放热的多少——转换法1.研究电热与电阻的关系：如下图所示，将两个阻值不同的电阻串联，以保证电流和通电时间一定，观察两液柱高度的变化。实验结论：在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。2.研究电热与电流关系如下图所示，将三个阻值相同的电阻混联，以保证电阻和通电时间一定，观察两液柱高度的变化。实验结论：在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。生活经验告诉我们，通电时间越长，电流通过导体时产生的热量越多。【典型例题】将规格都是“220V100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中，错误的是：A．三个电器消耗的电能一样多B．电流通过三个电器做功一样多C．三个电器产生的热量一样多D．电烙铁产生的热量最多【答案】C【解析】试题分析：三者的实际功率相同，通电时间相同，根据公式得，三个电器消耗的电能一样多，A对；电流所做的功等于用电器消耗的电能，所以电流通过三个电器做功一样多，B对；三个用电器中，只有电烙铁把电能全部转化成内能，所以电烙铁产生的热量最多，C错D对。【针对训练】1911年，荷兰物理学家昂内斯发现，当水银的温度下降到负269℃时，其电阻就会完全消失，这种现象叫做“超导现象”，人们把具有这种现象的物体叫做超导体。在超导状态下，导体的电阻R=Ω，利用超导材料可以制成。（选填“输电线”或“电阻丝”）【答案】0输电线【解析】试题分析：超导状态下电阻完全消失，R=0Ω，如果利用超导材料制成输电线，有Q=I2Rt可知，输电线不会消耗电能，利用超导材料可以制成输电线。知识点二：焦耳定律1．内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。2．公式：Q=I2Rt3．单位：焦耳（J）4.电热与电能的关系：（1）当电流通过导体时，如果电能全部转化为内能，而没有同时转化成其他形式的能量，那么电流产生的热量Q就等于消耗的电能W，即Q=W=UIt=I2Rt如：电暖器，电饭锅，电炉子等——纯电阻电路（2）当电扇工作时，消耗的电能主要转化为电机的机械能，还有一小部分转化成内能——非纯电阻电路W＞Q热【典型例题】一个电动机，当把它接入0.2V电压的电路时，电动机不转，测得流过电动机的电流是0.4A；若把它接入2V电压的电路中，电动机正常工作，测得此时流过电动机的电流是1A。那么该电动机线圈的电阻是______Ω，电动机正常工作1min时的机械能是_______J。【答案】0.5；90【解析】试题分析：电动机线圈的电阻为：；电动机工作1min消耗的电能为：线圈产生的热量为：转化成的机械能为：【针对训练】如图所示的电路中，电源电压保持6V不变，电阻R1=10Ω，R2=20Ω，闭合开关S，则R1消耗的电功率为W；若通电30s，电阻R2产生的热量为J。【答案】0.424【解析】试题分析：由电路图可见，电阻R1与R2串联，电路总电阻为R=R1+R2=10Ω+20Ω=30Ω，由欧姆定律可得电路中电流为,R1消耗的电功率为,由焦耳定律可得电阻R2产生的热量为。知识点三：电热的利用和防止1.电热的利用：如电热水器、电放锅、电热毯、电熨斗、电热孵化器等是利用电能来发热的设备，是利用电热的例子。2.防止电热的危害：我们使用电视机、电脑等用电器，不是为了让它发热，相反，产生的热量过多，还会烧坏用电器，所以要防止热量过多。电视机的后盖上有通风窗、电脑里有散热的微型风扇...
