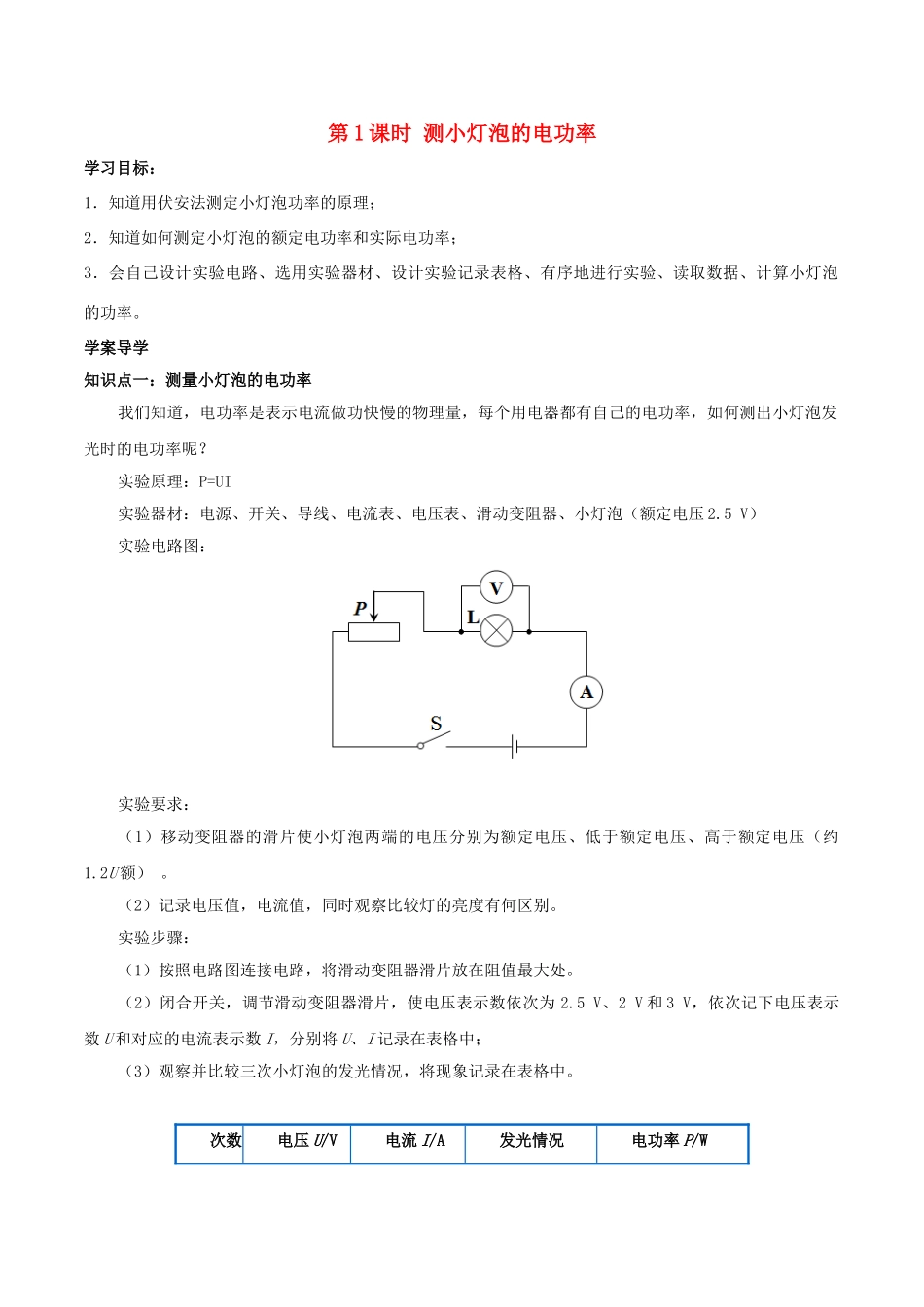

第1课时测小灯泡的电功率学习目标：1．知道用伏安法测定小灯泡功率的原理；2．知道如何测定小灯泡的额定电功率和实际电功率；3．会自己设计实验电路、选用实验器材、设计实验记录表格、有序地进行实验、读取数据、计算小灯泡的功率。学案导学知识点一：测量小灯泡的电功率我们知道，电功率是表示电流做功快慢的物理量，每个用电器都有自己的电功率，如何测出小灯泡发光时的电功率呢？实验原理：P=UI实验器材：电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5V）实验电路图：实验要求：（1）移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、高于额定电压（约1.2U额）。（2）记录电压值，电流值，同时观察比较灯的亮度有何区别。实验步骤：（1）按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5V、2V和3V，依次记下电压表示数U和对应的电流表示数I，分别将U、I记录在表格中；（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。次数电压U/V电流I/A发光情况电功率P/W123实验结论：小灯泡的亮度是由它消耗的实际功率决定的。【典型例题】小宇同学思考能不能只用一只电表测出小灯泡的电功率，他设计了下列四个电路图。图中的电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡额定功率的是：【答案】C【解析】试题分析：A、S2闭合S3断开时，电流表把灯泡短路，灯泡不发光；S2断开S3闭合时，电流表把电阻短路；两个都闭合或断开时，电流表均无示数．测不出灯泡的额定电流，该电路图不能测出小灯泡正常发光时的功率，不符合题意；B、S2闭合S3断开，电压表测电灯两端的电压，其上端为正极、下端为负极；S3闭合S2断开，电压表测定值电阻R两端的电压，其上端为负极，下端为正极；电压表的两次接线方法相反，在不改变电路连接方式的情况下，无法进行测量，B图不能测出小灯泡正常发光时的功率，不符合题意；C、开关处于1的位置，电压表测量的是灯泡和电阻串联后的两端电压U；开关处于2的位置，电压表测量的是灯泡的两端电压U0，则小灯泡的电流为,小灯泡的额定功率表达式是,该电路能测出灯泡正常发光时的功率，符合题意；D、开关处于1的位置，电流表把灯泡和电阻短路，电流表测量滑动电阻的电流；开关处于2的位置，电流表把小灯泡短路，测量的是通过电阻的电流．测不出灯泡的额定电流，该电路图不能测出小灯泡正常发光时的功率，不符合题意；所以选C．【针对训练1】图中是小明和小兰在“测定小灯泡的电功率”实验中连接的电路，所用小灯泡标有“2.5V”字样。（1）请指出电路连接中的两个不当之处：,。（2）改正电路后，闭合开关，移动变阻器滑片时，眼睛应注意观察示数；当小灯正常发光时，电流表的示数如图所示，小灯的额定功率为瓦。【答案】（1）电流表并联在了滑动变阻器两端；电压表所接量程太大了；（2）电压表；0.55．【解析】试题分析：（1）根据实物图可知，电源电压为两节干电池串联而成，即电源电压为3V，故电压表的量程选择0～3V即可，显然电压表的量程选择太大；电流表应串联在电路中，而电流表与滑动变阻器并联；（2）要测出小灯的额定功率，应在移动滑片时，眼睛注意观察电压表的示数，使其达到2.5V；由图2可知，电流表的量程为0～0.6A，分度值为0.02A，所以小灯泡的额定电流为0.22A，所以灯泡的额定功率P=UI=2.5V×0.22A=0.55W．【针对训练2】小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时，小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则()A．小灯泡额定功率为7.5WB．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5WD．在5V时小灯泡功率为1.5W【答案】B【解析】根据题意可知，电流表选择3A量程，电压表选择15V量程，即此时灯泡电压为5V，电流为图16-111.5A，在5V时小灯泡的功率为P=UI=5×1.5=7.5W，电阻，小灯泡额定功率，在1V电压下小灯泡功率，所以选B.今日感悟
