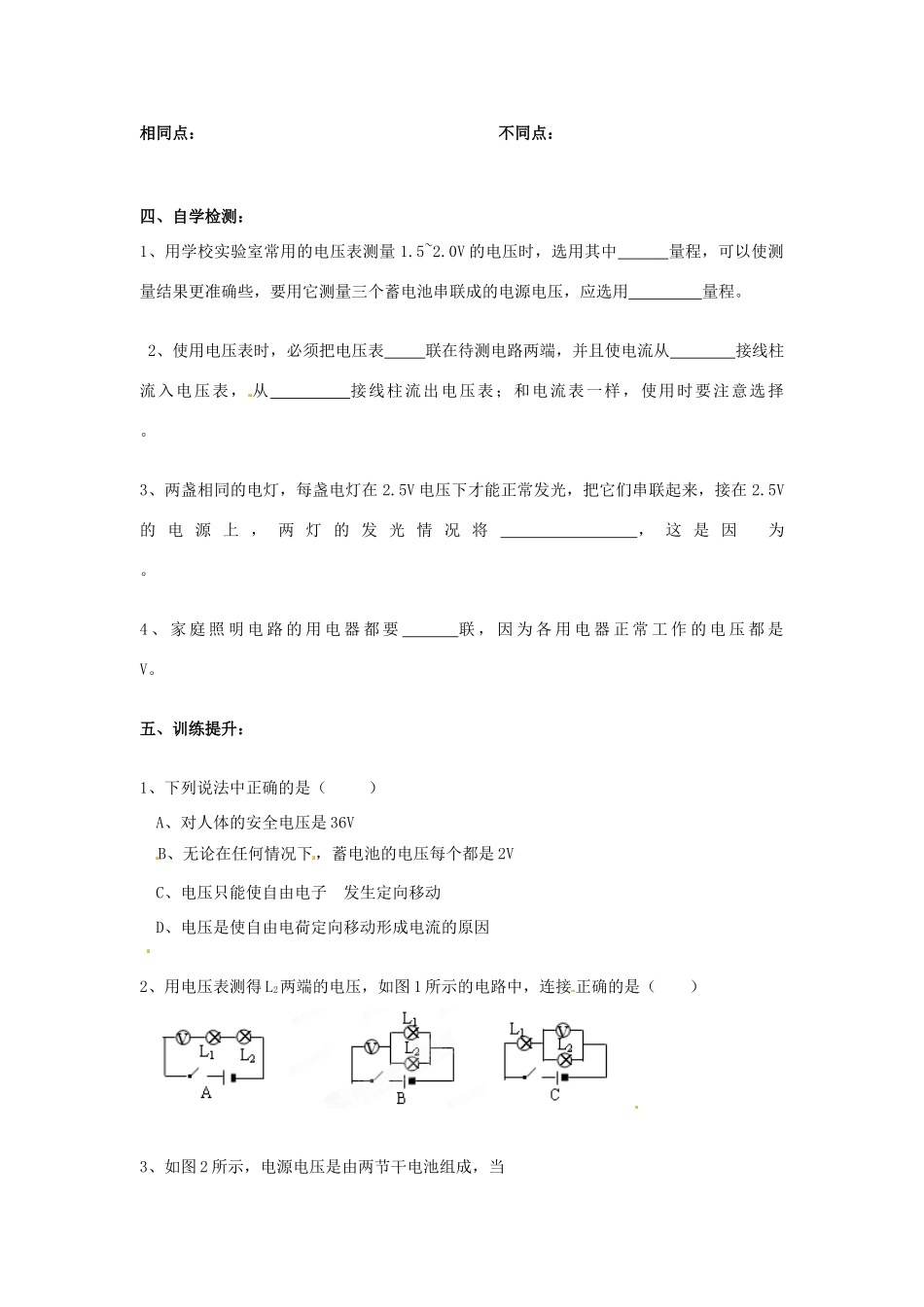

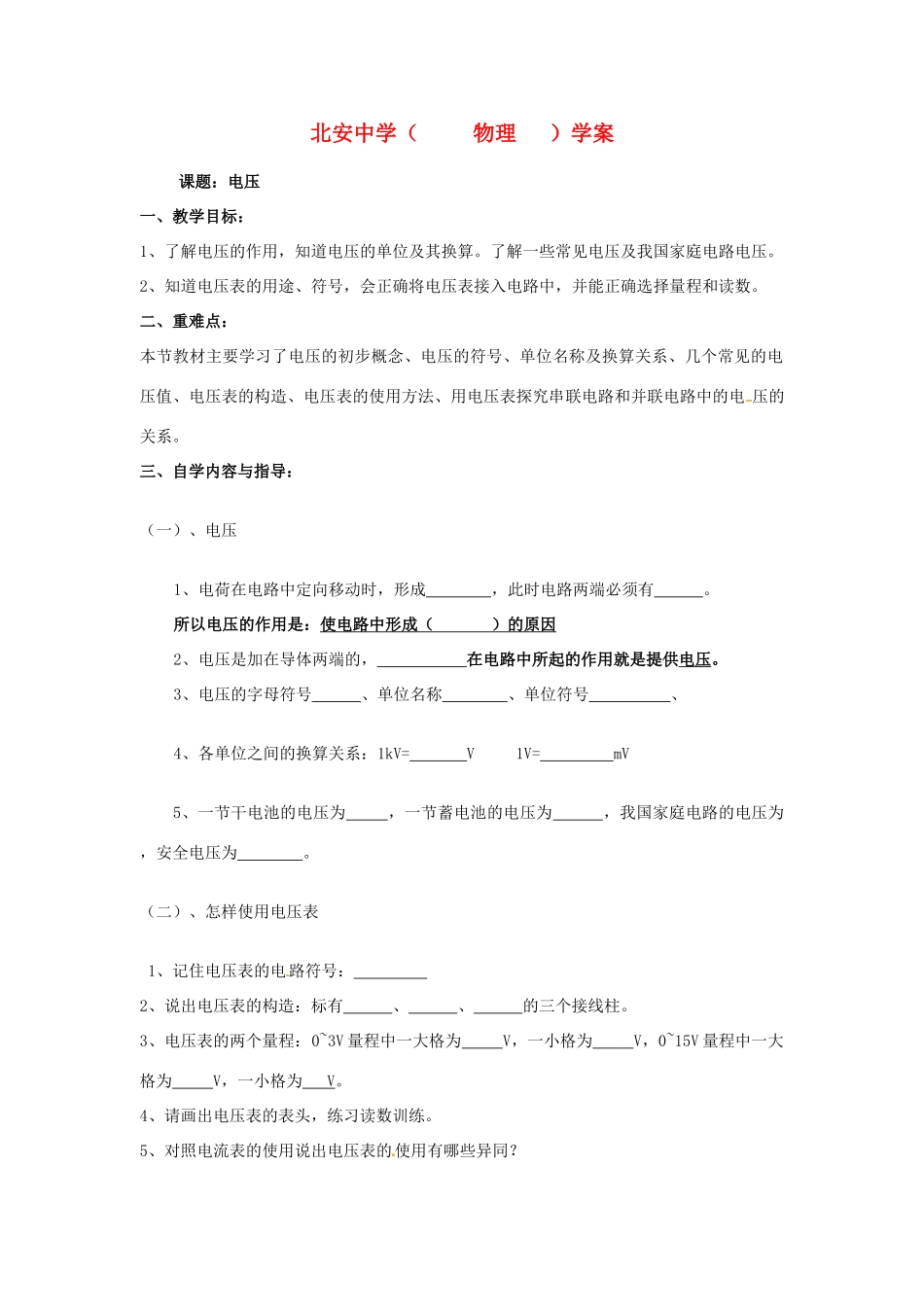

北安中学（物理）学案课题：电压一、教学目标：1、了解电压的作用，知道电压的单位及其换算。了解一些常见电压及我国家庭电路电压。2、知道电压表的用途、符号，会正确将电压表接入电路中，并能正确选择量程和读数。二、重难点：本节教材主要学习了电压的初步概念、电压的符号、单位名称及换算关系、几个常见的电压值、电压表的构造、电压表的使用方法、用电压表探究串联电路和并联电路中的电压的关系。三、自学内容与指导：（一）、电压1、电荷在电路中定向移动时，形成，此时电路两端必须有。所以电压的作用是：使电路中形成（）的原因2、电压是加在导体两端的，在电路中所起的作用就是提供电压。3、电压的字母符号、单位名称、单位符号、4、各单位之间的换算关系：1kV=V1V=mV5、一节干电池的电压为，一节蓄电池的电压为，我国家庭电路的电压为，安全电压为。（二）、怎样使用电压表1、记住电压表的电路符号：2、说出电压表的构造：标有、、的三个接线柱。3、电压表的两个量程：0~3V量程中一大格为V，一小格为V，0~15V量程中一大格为V，一小格为V。4、请画出电压表的表头，练习读数训练。5、对照电流表的使用说出电压表的使用有哪些异同？相同点：不同点：四、自学检测：1、用学校实验室常用的电压表测量1.5~2.0V的电压时，选用其中量程，可以使测量结果更准确些，要用它测量三个蓄电池串联成的电源电压，应选用量程。2、使用电压表时，必须把电压表联在待测电路两端，并且使电流从接线柱流入电压表，从接线柱流出电压表；和电流表一样，使用时要注意选择。3、两盏相同的电灯，每盏电灯在2.5V电压下才能正常发光，把它们串联起来，接在2.5V的电源上，两灯的发光情况将，这是因为。4、家庭照明电路的用电器都要联，因为各用电器正常工作的电压都是V。五、训练提升：1、下列说法中正确的是（）A、对人体的安全电压是36VB、无论在任何情况下，蓄电池的电压每个都是2VC、电压只能使自由电子发生定向移动D、电压是使自由电荷定向移动形成电流的原因2、用电压表测得L2两端的电压，如图1所示的电路中，连接正确的是（）3、如图2所示，电源电压是由两节干电池组成，当开关闭合后，下列说法正确的是（）A、L1灯不亮，V示数为零B、L1L2两灯都不亮，V示数为3VC、L1不亮L2亮，V示数为3VD、L1亮L2不亮，V示数为3V4、如图3所示的电路中，当开关S断开时，下列说法中正确的是（）A、开关两端的电压为零B、电灯两端的电压为零C、电源两端的电压为零D、以上说法都不正确5、关于电流表和电压表的使用方法，下列说法中正确的是（）A、测量电压时，电压表必须与被测电路串联B、测量电流时，电流表必须与被测电路串联C、不管是电流表还是电压表，连接时电流必须从正接线柱流入D、电压表的量程改变后，每小格表示的电压值仍保持不变6、某同学用电压表测一节干电池的电压，它测出的值为10V，原因是，正确电压值为V。7、如图4所示，电源电压为3V，闭合开关后，L1L2都不亮，电压表的示数为3V，则电路中出现的故障是。七、学生反思：反思本节的收获和不足八、作业内容：资源与评价对应的习题·×图3
