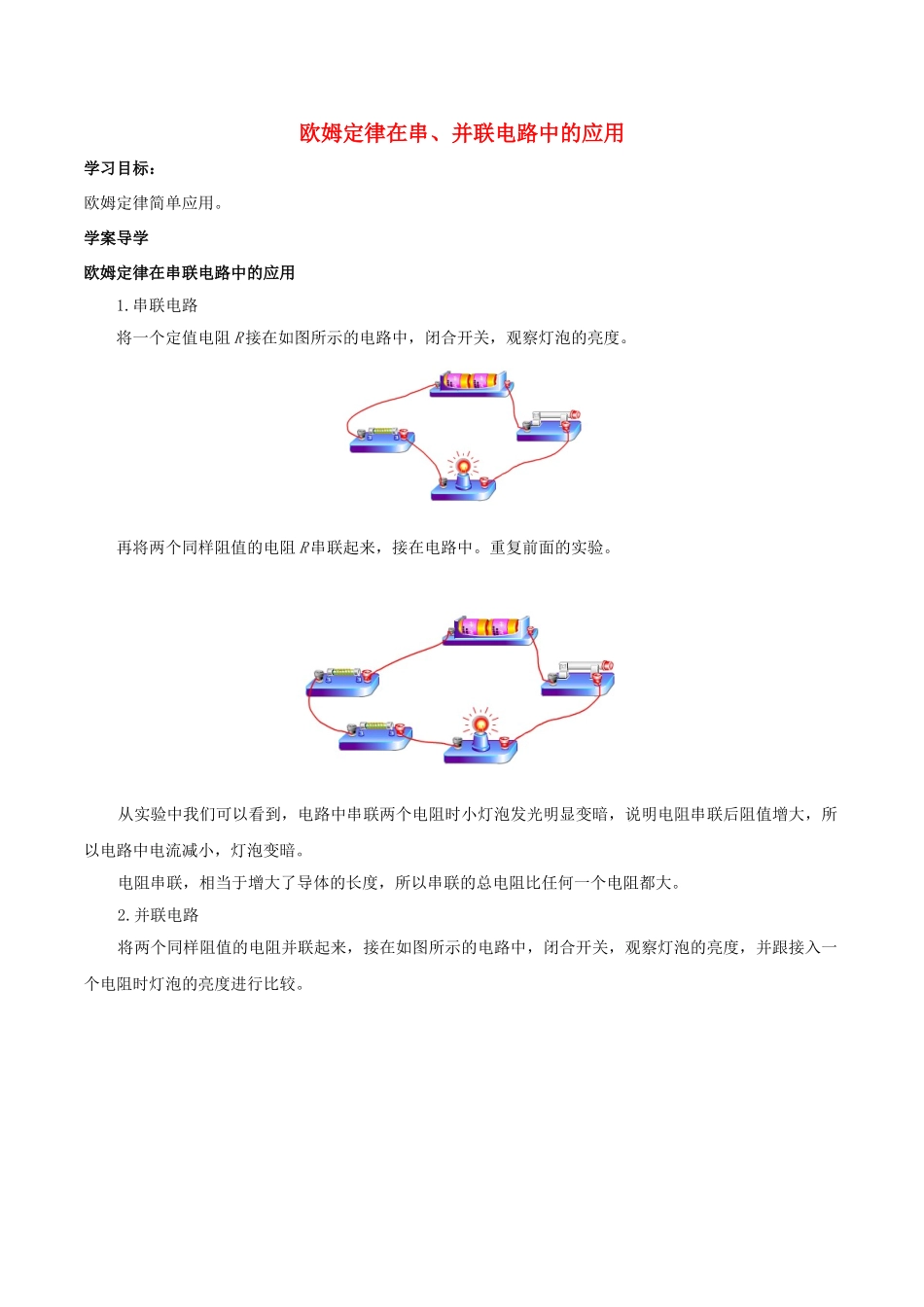

欧姆定律在串、并联电路中的应用学习目标：欧姆定律简单应用
学案导学欧姆定律在串联电路中的应用1
串联电路将一个定值电阻R接在如图所示的电路中，闭合开关，观察灯泡的亮度
再将两个同样阻值的电阻R串联起来，接在电路中
重复前面的实验
从实验中我们可以看到，电路中串联两个电阻时小灯泡发光明显变暗，说明电阻串联后阻值增大，所以电路中电流减小，灯泡变暗
电阻串联，相当于增大了导体的长度，所以串联的总电阻比任何一个电阻都大

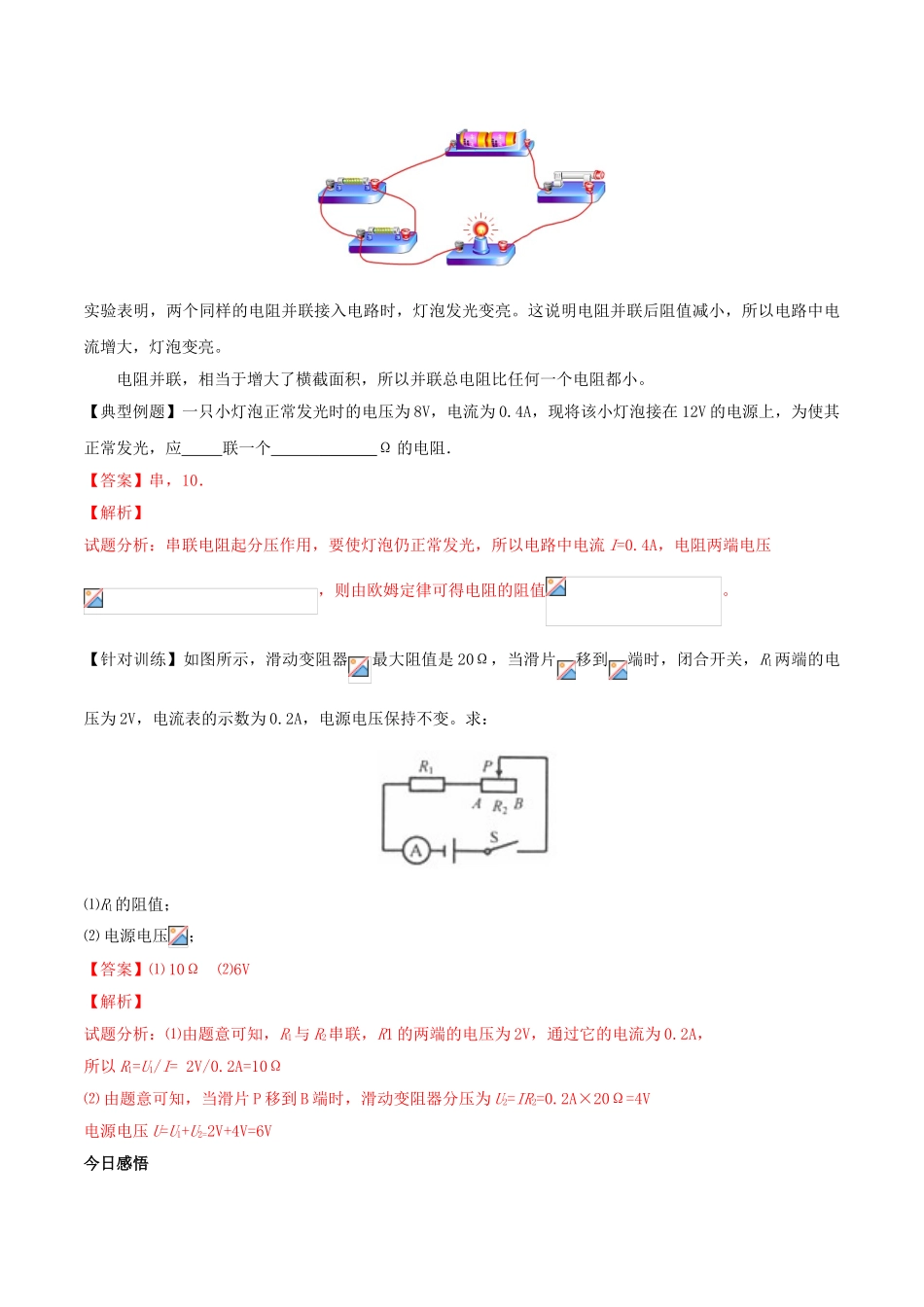

并联电路将两个同样阻值的电阻并联起来，接在如图所示的电路中，闭合开关，观察灯泡的亮度，并跟接入一个电阻时灯泡的亮度进行比较
实验表明，两个同样的电阻并联接入电路时，灯泡发光变亮
这说明电阻并联后阻值减小，所以电路中电流增大，灯泡变亮
电阻并联，相当于增大了横截面积，所以并联总电阻比任何一个电阻都小
【典型例题】一只小灯泡正常发光时的电压为8V，电流为0
4A，现将该小灯泡接在12V的电源上，为使其正常发光，应联一个_______Ω的电阻．【答案】串，10．【解析】试题分析：串联电阻起分压作用，要使灯泡仍正常发光，所以电路中电流I=0
4A，电阻两端电压，则由欧姆定律可得电阻的阻值
【针对训练】如图所示，滑动变阻器最大阻值是20Ω，当滑片移到端时，闭合开关，R1两端的电压为2V，电流表的示数为0
2A，电源电压保持不变
求：⑴R1的阻值；⑵电源电压；【答案】⑴10Ω⑵6V【解析】试题分析：⑴由题意可知，R1与R2串联，R1的两端的电压为2V，通过它的电流为0
2A，所以R1=U1/I=2V/0
2A=10Ω⑵由题意可知，当滑片P移到B端时，滑动变阻器分压为U2=IR2=0
2A×20Ω=4V电源电压U=U1+U2=2V+4V=6V今日感悟
