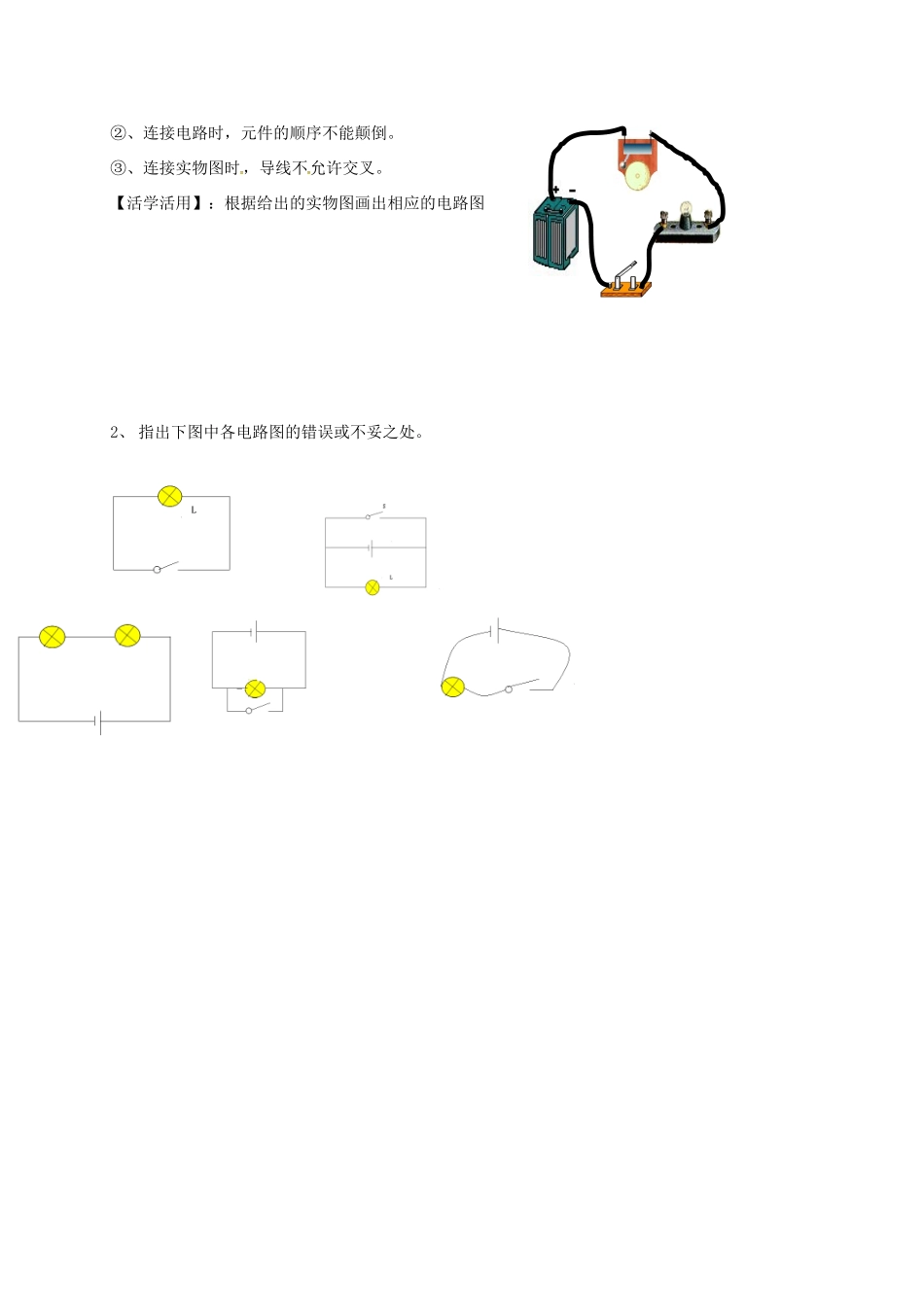

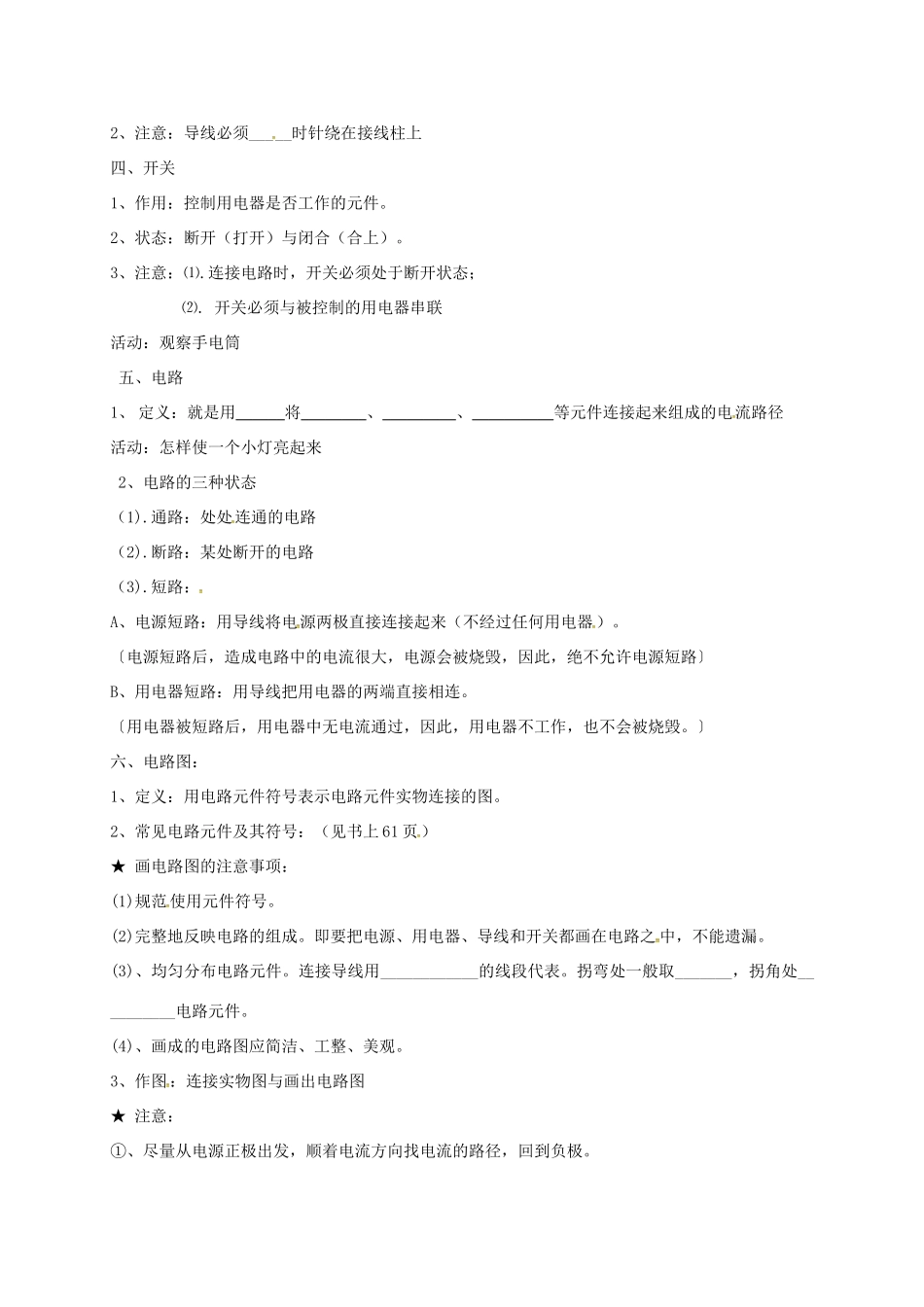

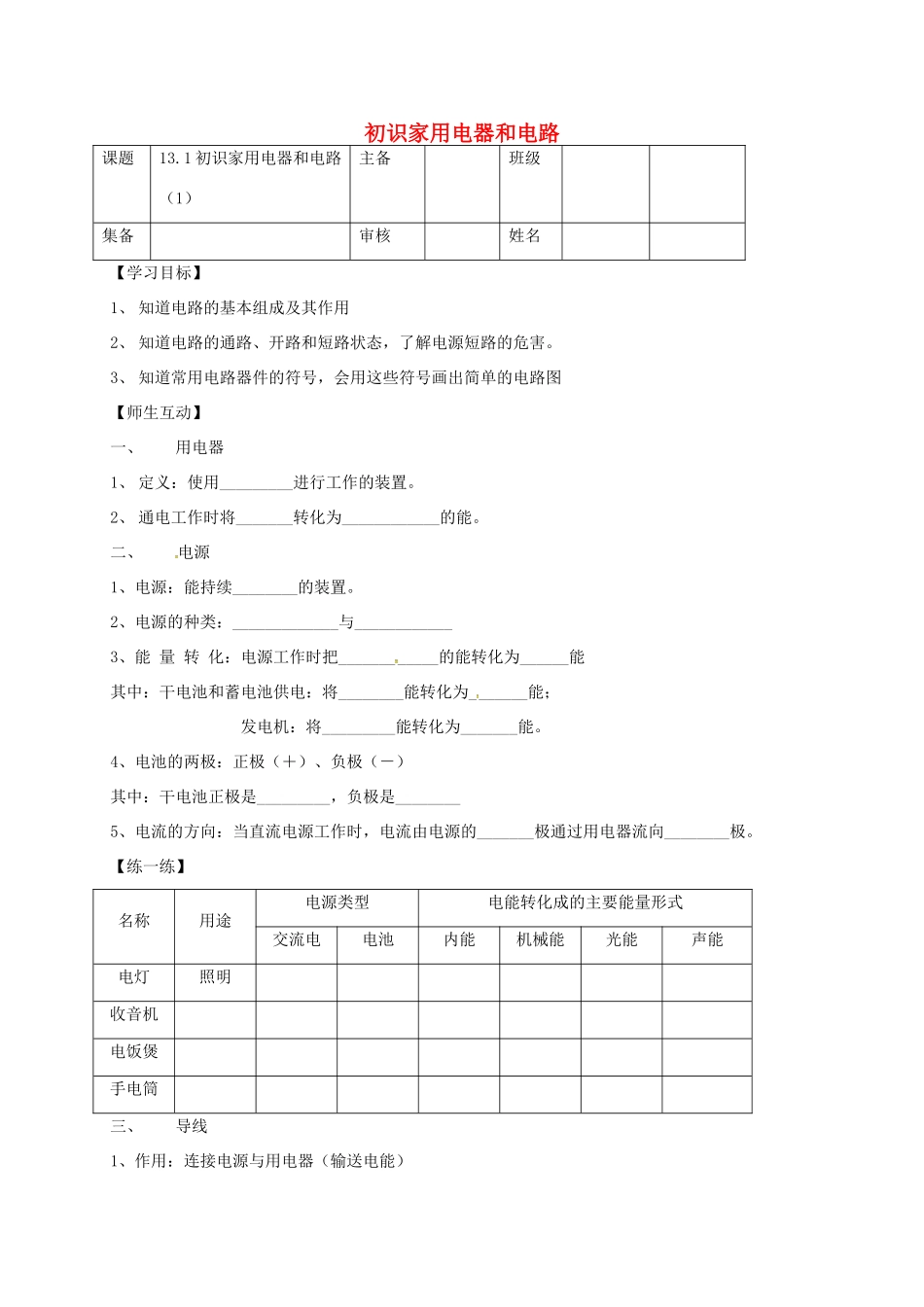

初识家用电器和电路课题13.1初识家用电器和电路（1）主备班级集备审核姓名【学习目标】1、知道电路的基本组成及其作用2、知道电路的通路、开路和短路状态，了解电源短路的危害。3、知道常用电路器件的符号，会用这些符号画出简单的电路图【师生互动】一、用电器1、定义：使用_________进行工作的装置。2、通电工作时将_______转化为____________的能。二、电源1、电源：能持续________的装置。2、电源的种类：_____________与____________3、能量转化：电源工作时把____________的能转化为______能其中：干电池和蓄电池供电：将________能转化为_______能；发电机：将_________能转化为_______能。4、电池的两极：正极（＋）、负极（－）其中：干电池正极是_________，负极是________5、电流的方向：当直流电源工作时，电流由电源的_______极通过用电器流向________极。【练一练】名称用途电源类型电能转化成的主要能量形式交流电电池内能机械能光能声能电灯照明收音机电饭煲手电筒三、导线1、作用：连接电源与用电器（输送电能）2、注意：导线必须_____时针绕在接线柱上四、开关1、作用：控制用电器是否工作的元件。2、状态：断开（打开）与闭合（合上）。3、注意：⑴.连接电路时，开关必须处于断开状态；⑵.开关必须与被控制的用电器串联活动：观察手电筒五、电路1、定义：就是用______将________、_________、__________等元件连接起来组成的电流路径活动：怎样使一个小灯亮起来2、电路的三种状态（1).通路：处处连通的电路（2).断路：某处断开的电路（3).短路：A、电源短路：用导线将电源两极直接连接起来（不经过任何用电器）。〔电源短路后，造成电路中的电流很大，电源会被烧毁，因此，绝不允许电源短路〕B、用电器短路：用导线把用电器的两端直接相连。〔用电器被短路后，用电器中无电流通过，因此，用电器不工作，也不会被烧毁。〕六、电路图：1、定义：用电路元件符号表示电路元件实物连接的图。2、常见电路元件及其符号：（见书上61页）★画电路图的注意事项：(1)规范使用元件符号。(2)完整地反映电路的组成。即要把电源、用电器、导线和开关都画在电路之中，不能遗漏。(3)、均匀分布电路元件。连接导线用____________的线段代表。拐弯处一般取_______，拐角处__________电路元件。(4)、画成的电路图应简洁、工整、美观。3、作图：连接实物图与画出电路图★注意：①、尽量从电源正极出发，顺着电流方向找电流的路径，回到负极。②、连接电路时，元件的顺序不能颠倒。③、连接实物图时，导线不允许交叉。【活学活用】：根据给出的实物图画出相应的电路图2、指出下图中各电路图的错误或不妥之处。
