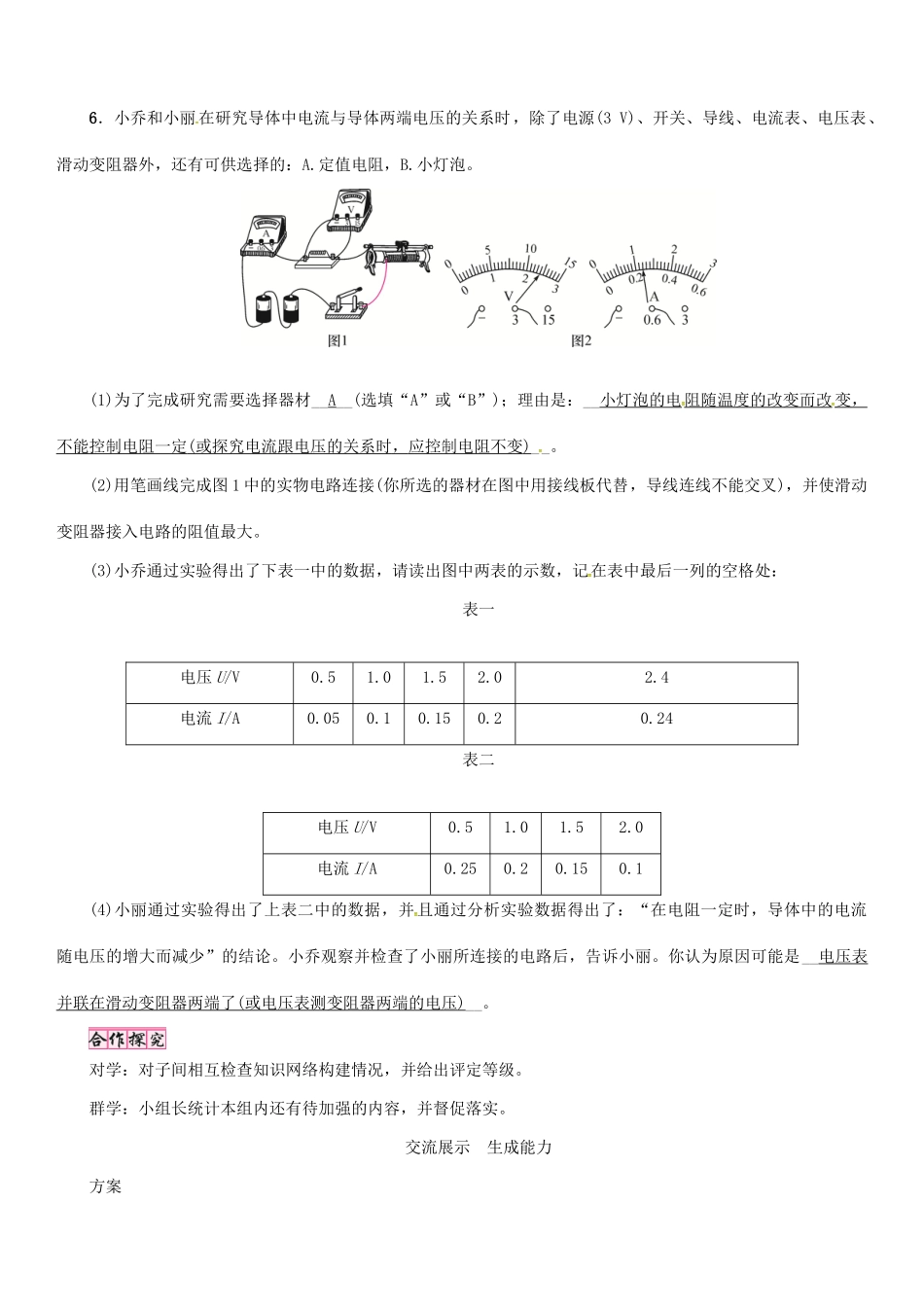

第十七章欧姆定律复习1．回顾复习本章知识点，并找出各知识点之间的联系，构建出本章知识网络图。2．会根据欧姆定律及电路的特点，分析电路问题，进行电路计算。3．通过计算，学会解答电学计算题的一般方法，培养学生逻辑思维能力，培养学生解答电学问题的良好习惯。4．知道滑动变阻器在探究电流与电压、电阻关系的实验中的不同作用，能根据实验数据得出正确的结论。5．知道伏安法测电阻的原理，知道测定值电阻与小灯泡电阻的区别，会连接电路图，处理实验中的问题。情景导入生成问题对照学习目标，本章你还有哪些地方需要加强？自研互学生成新知1．从欧姆定律可以导出R＝。对电阻的理解，正确的是(D)A．当电压增大时，电阻也增大B．当电流增大时，电阻减小C．当电压为零时，电阻也为零D．电阻由导体本身性质决定，与电流、电压无关2．一段导体两端的电压是12V时，导体中的电流是4A，此导体的电阻是__3__Ω，如果这段导体两端的电压降低到6V，导体中的电流是__2__A。如果这段导体两端的电压降低到0V，这段导体的电阻是__3__Ω。3．如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则下列绘出的U－I关系图象正确的是(A),A),B),C),D)4．甲、乙两个用电器并联在电路中，他们的电阻值比为1∶3，则通过他们的电流之比为__3∶1__；它们的电压之比为__1∶1__。5．在图所示的电路中，电源电压不变，R2＝10Ω。S1闭合、S2断开时，电流表的示数为0.2A。两开关都闭合时，电流表的示数为0.5A，则电阻R1＝__15__Ω。6．小乔和小丽在研究导体中电流与导体两端电压的关系时，除了电源(3V)、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的：A.定值电阻，B.小灯泡。(1)为了完成研究需要选择器材__A__(选填“A”或“B”)；理由是：__小灯泡的电阻随温度的改变而改变，不能控制电阻一定(或探究电流跟电压的关系时，应控制电阻不变)__。(2)用笔画线完成图1中的实物电路连接(你所选的器材在图中用接线板代替，导线连线不能交叉)，并使滑动变阻器接入电路的阻值最大。(3)小乔通过实验得出了下表一中的数据，请读出图中两表的示数，记在表中最后一列的空格处：表一电压U/V0.51.01.52.02.4电流I/A0.050.10.150.20.24表二电压U/V0.51.01.52.0电流I/A0.250.20.150.1(4)小丽通过实验得出了上表二中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减少”的结论。小乔观察并检查了小丽所连接的电路后，告诉小丽。你认为原因可能是__电压表并联在滑动变阻器两端了(或电压表测变阻器两端的电压)__。对学：对子间相互检查知识网络构建情况，并给出评定等级。群学：小组长统计本组内还有待加强的内容，并督促落实。交流展示生成能力方案如图所示，电源电压为6V不变，R1的电阻为12Ω，R2的电阻为8Ω，求：(1)开关S2闭合，S1、S3同时断开时，两表的示数分别为多少？(2)开关S2断开，S1、S3同时闭合时，两表的示数分别为多少？解：(1)等效电路图：根据题意画出等效电路图，可知两电阻串联，电压表测R1的电压，电流表测电路中总电流，I＝＝＝0.3A，U1＝IR1＝0.3A×12Ω＝3.6V。(2)等效电路图：根据题意画出等效电路图，可知两电阻并联，电压表测R1电压，电流表测R1所在支路的电流，U′1＝U＝6V，I＝＝＝0.5A。当堂演练达成目标见学生用书。课后反思查漏补缺
