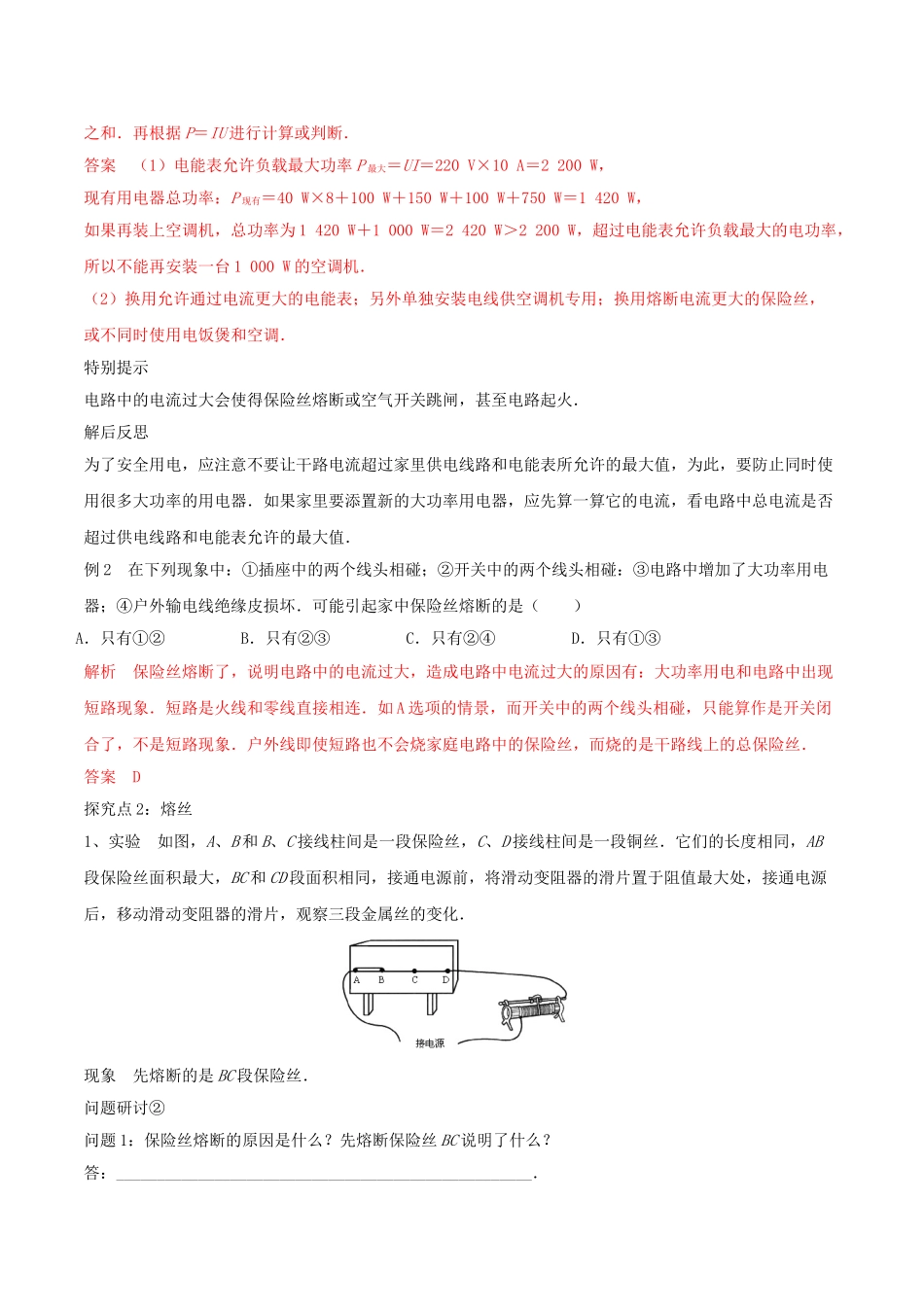

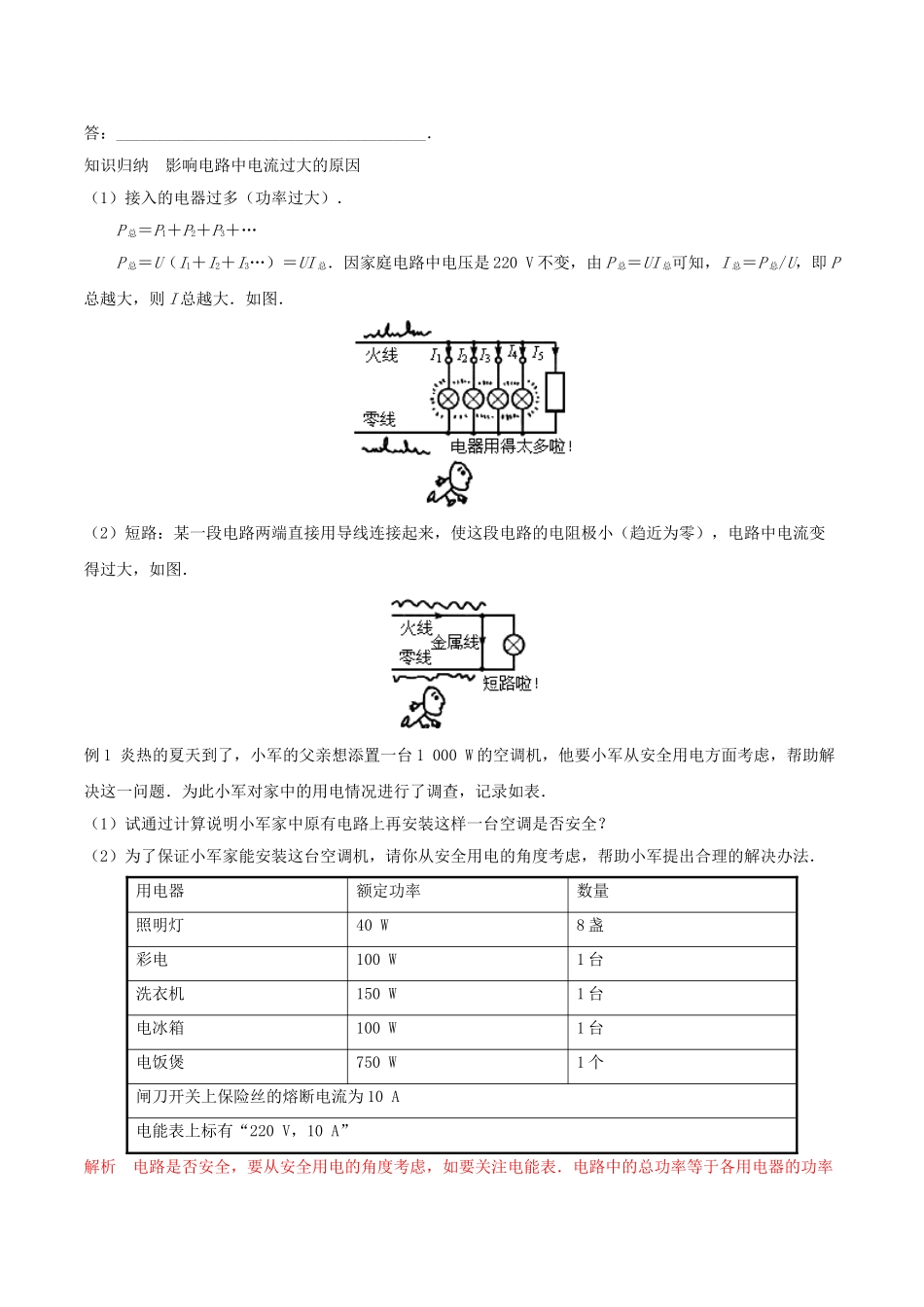

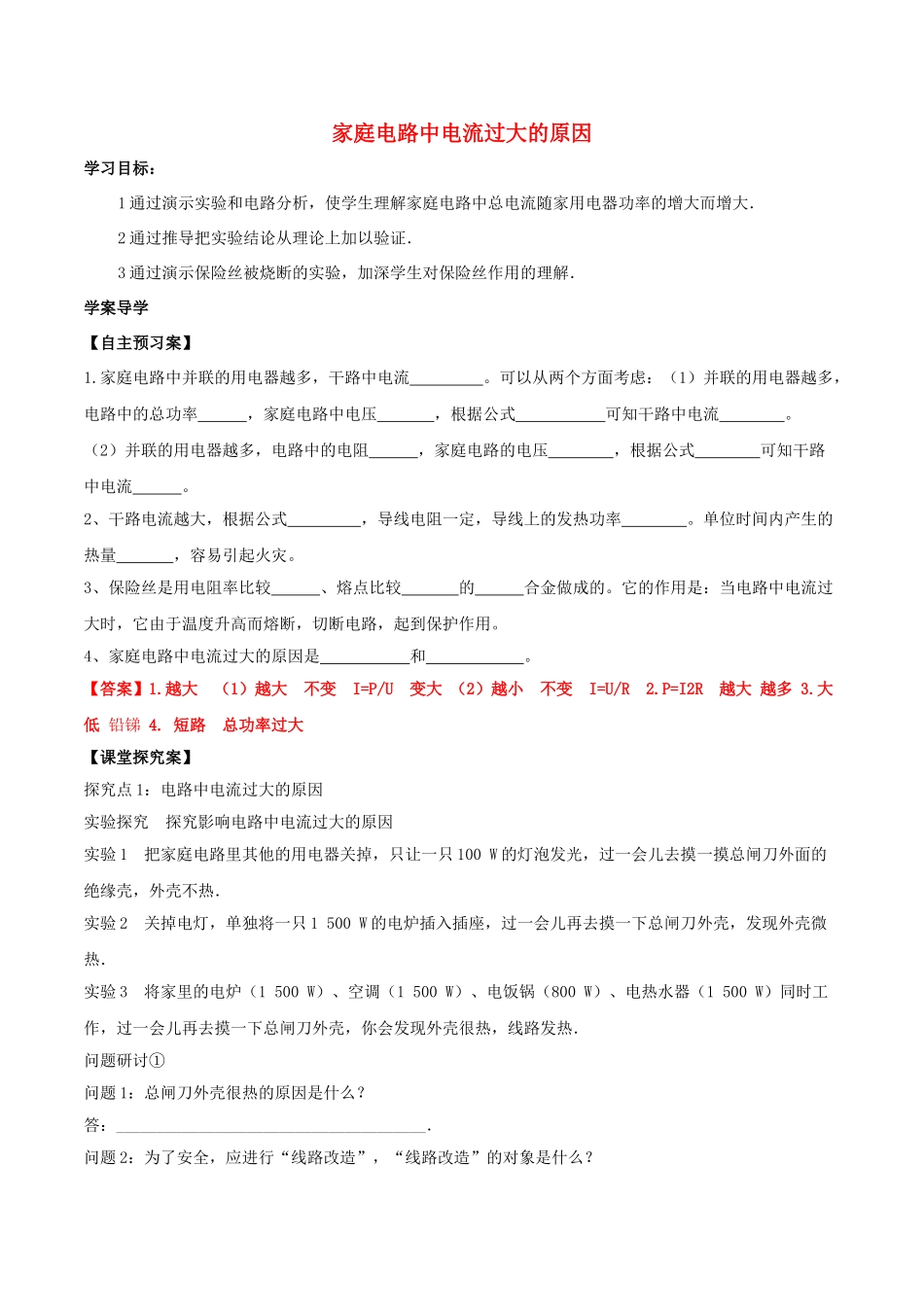

家庭电路中电流过大的原因学习目标：1通过演示实验和电路分析，使学生理解家庭电路中总电流随家用电器功率的增大而增大．2通过推导把实验结论从理论上加以验证．3通过演示保险丝被烧断的实验，加深学生对保险丝作用的理解．学案导学【自主预习案】1.家庭电路中并联的用电器越多，干路中电流。可以从两个方面考虑：（1）并联的用电器越多，电路中的总功率，家庭电路中电压，根据公式可知干路中电流。（2）并联的用电器越多，电路中的电阻，家庭电路的电压，根据公式可知干路中电流。2、干路电流越大，根据公式，导线电阻一定，导线上的发热功率。单位时间内产生的热量，容易引起火灾。3、保险丝是用电阻率比较、熔点比较的合金做成的。它的作用是：当电路中电流过大时，它由于温度升高而熔断，切断电路，起到保护作用。4、家庭电路中电流过大的原因是和。【答案】1.越大（1）越大不变I=P/U变大（2）越小不变I=U/R2.P=I2R越大越多3.大低铅锑4.短路总功率过大【课堂探究案】探究点1：电路中电流过大的原因实验探究探究影响电路中电流过大的原因实验1把家庭电路里其他的用电器关掉，只让一只100W的灯泡发光，过一会儿去摸一摸总闸刀外面的绝缘壳，外壳不热．实验2关掉电灯，单独将一只1500W的电炉插入插座，过一会儿再去摸一下总闸刀外壳，发现外壳微热．实验3将家里的电炉（1500W）、空调（1500W）、电饭锅（800W）、电热水器（1500W）同时工作，过一会儿再去摸一下总闸刀外壳，你会发现外壳很热，线路发热．问题研讨①问题1：总闸刀外壳很热的原因是什么？答：______________________________________．问题2：为了安全，应进行“线路改造”，“线路改造”的对象是什么？答：______________________________________．知识归纳影响电路中电流过大的原因（1）接入的电器过多（功率过大）．P总＝P1＋P2＋P3＋…P总＝U（I1＋I2＋I3…）＝UI总．因家庭电路中电压是220V不变，由P总＝UI总可知，I总＝P总/U，即P总越大，则I总越大．如图．（2）短路：某一段电路两端直接用导线连接起来，使这段电路的电阻极小（趋近为零），电路中电流变得过大，如图．例1炎热的夏天到了，小军的父亲想添置一台1000W的空调机，他要小军从安全用电方面考虑，帮助解决这一问题．为此小军对家中的用电情况进行了调查，记录如表．（1）试通过计算说明小军家中原有电路上再安装这样一台空调是否安全？（2）为了保证小军家能安装这台空调机，请你从安全用电的角度考虑，帮助小军提出合理的解决办法．用电器额定功率数量照明灯40W8盏彩电100W1台洗衣机150W1台电冰箱100W1台电饭煲750W1个闸刀开关上保险丝的熔断电流为10A电能表上标有“220V，10A”解析电路是否安全，要从安全用电的角度考虑，如要关注电能表．电路中的总功率等于各用电器的功率之和．再根据P＝IU进行计算或判断．答案（1）电能表允许负载最大功率P最大＝UI＝220V×10A＝2200W，现有用电器总功率：P现有＝40W×8＋100W＋150W＋100W＋750W＝1420W，如果再装上空调机，总功率为1420W＋1000W＝2420W＞2200W，超过电能表允许负载最大的电功率，所以不能再安装一台1000W的空调机．（2）换用允许通过电流更大的电能表；另外单独安装电线供空调机专用；换用熔断电流更大的保险丝，或不同时使用电饭煲和空调．特别提示电路中的电流过大会使得保险丝熔断或空气开关跳闸，甚至电路起火．解后反思为了安全用电，应注意不要让干路电流超过家里供电线路和电能表所允许的最大值，为此，要防止同时使用很多大功率的用电器．如果家里要添置新的大功率用电器，应先算一算它的电流，看电路中总电流是否超过供电线路和电能表允许的最大值．例2在下列现象中：①插座中的两个线头相碰；②开关中的两个线头相碰：③电路中增加了大功率用电器；④户外输电线绝缘皮损坏．可能引起家中保险丝熔断的是（）A．只有①②B．只有②③C．只有②④D．只有①③解析保险丝熔断了，说明电路中的电流过大，造成电路中电流过大的原因有：大功率用电和电路中出现短路现象．短路是火线和零线直接相连．如A选项的情景，而开关中的两个线头相碰，只能算作是开关闭合了，不是短路现象．户外线即...
