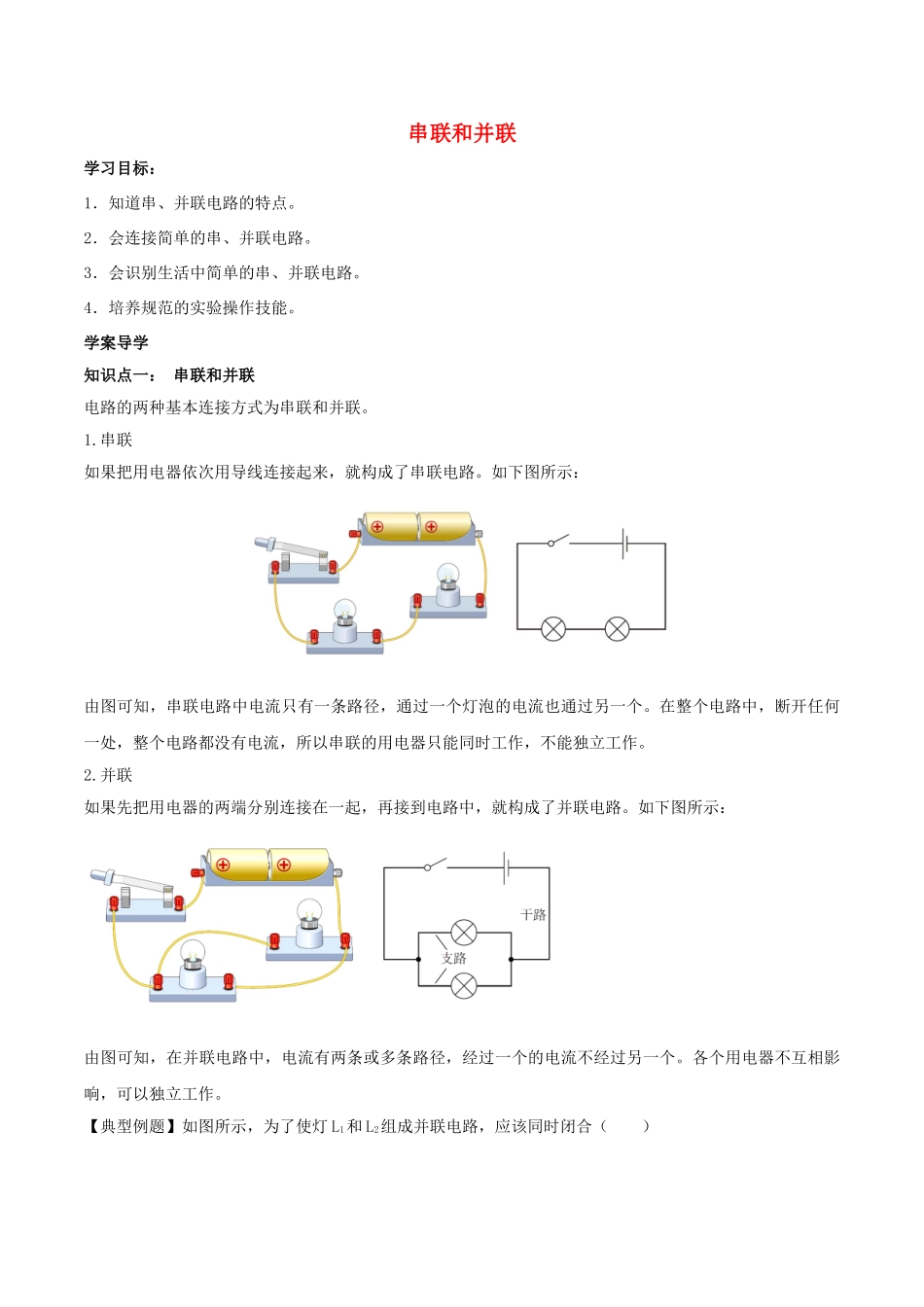

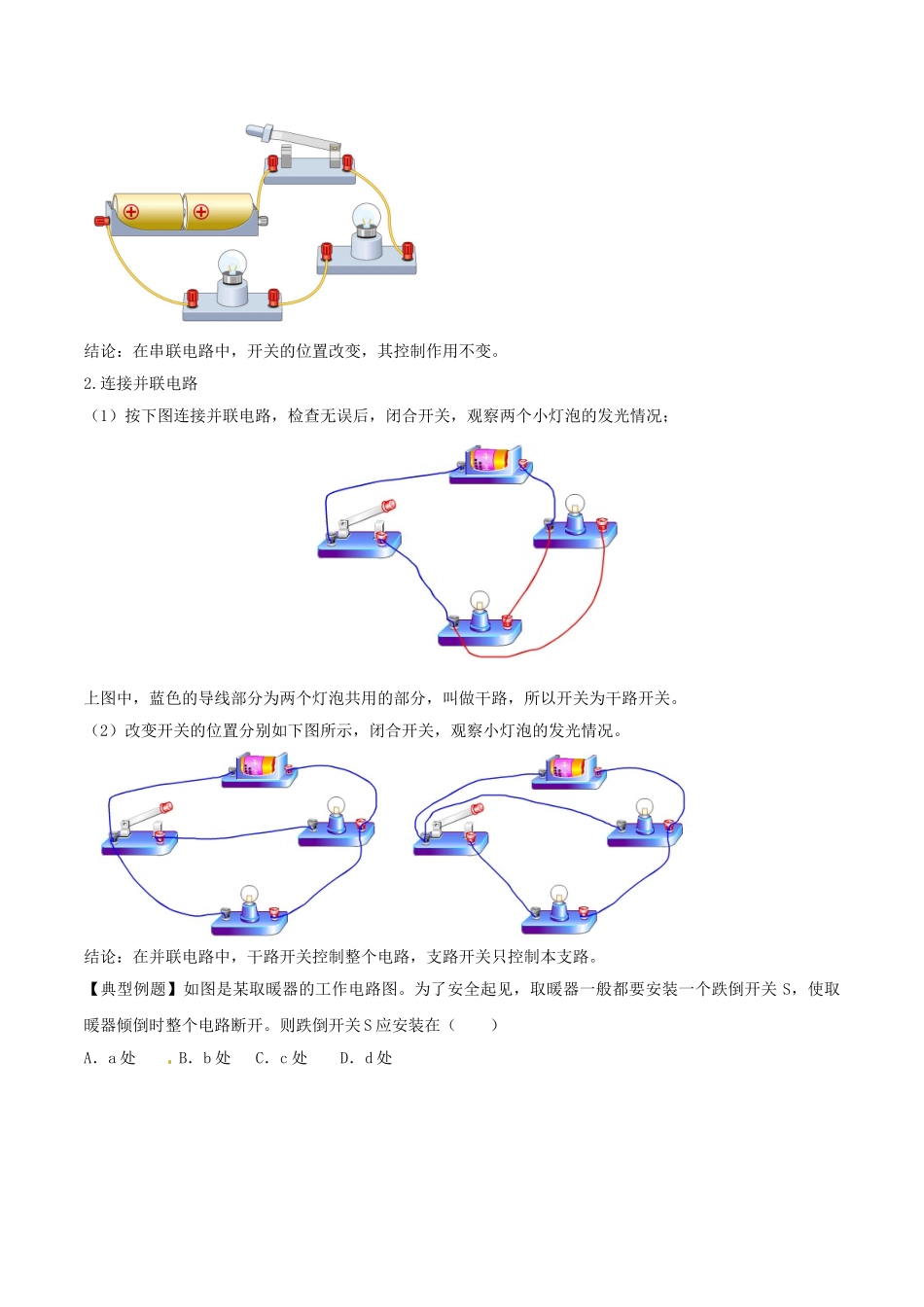

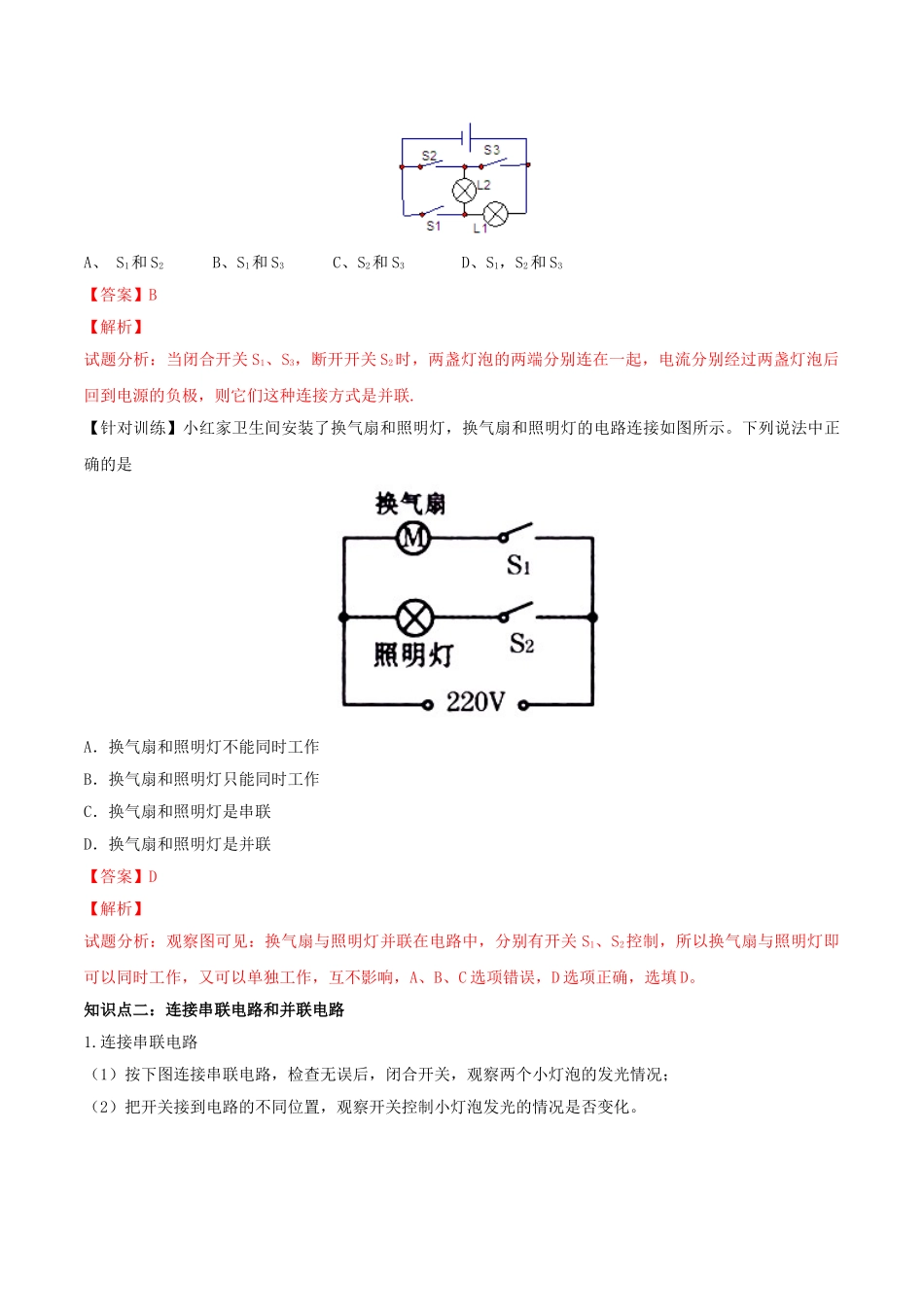

串联和并联学习目标：1．知道串、并联电路的特点。2．会连接简单的串、并联电路。3．会识别生活中简单的串、并联电路。4．培养规范的实验操作技能。学案导学知识点一：串联和并联电路的两种基本连接方式为串联和并联。1.串联如果把用电器依次用导线连接起来，就构成了串联电路。如下图所示：由图可知，串联电路中电流只有一条路径，通过一个灯泡的电流也通过另一个。在整个电路中，断开任何一处，整个电路都没有电流，所以串联的用电器只能同时工作，不能独立工作。2.并联如果先把用电器的两端分别连接在一起，再接到电路中，就构成了并联电路。如下图所示：由图可知，在并联电路中，电流有两条或多条路径，经过一个的电流不经过另一个。各个用电器不互相影响，可以独立工作。【典型例题】如图所示，为了使灯L1和L2组成并联电路，应该同时闭合（）A、S1和S2B、S1和S3C、S2和S3D、S1，S2和S3【答案】B【解析】试题分析：当闭合开关S1、S3，断开开关S2时，两盏灯泡的两端分别连在一起，电流分别经过两盏灯泡后回到电源的负极，则它们这种连接方式是并联.【针对训练】小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示。下列说法中正确的是A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯是串联D．换气扇和照明灯是并联【答案】D【解析】试题分析：观察图可见：换气扇与照明灯并联在电路中，分别有开关S1、S2控制，所以换气扇与照明灯即可以同时工作，又可以单独工作，互不影响，A、B、C选项错误，D选项正确，选填D。知识点二：连接串联电路和并联电路1.连接串联电路（1）按下图连接串联电路，检查无误后，闭合开关，观察两个小灯泡的发光情况；（2）把开关接到电路的不同位置，观察开关控制小灯泡发光的情况是否变化。结论：在串联电路中，开关的位置改变，其控制作用不变。2.连接并联电路（1）按下图连接并联电路，检查无误后，闭合开关，观察两个小灯泡的发光情况；上图中，蓝色的导线部分为两个灯泡共用的部分，叫做干路，所以开关为干路开关。（2）改变开关的位置分别如下图所示，闭合开关，观察小灯泡的发光情况。结论：在并联电路中，干路开关控制整个电路，支路开关只控制本支路。【典型例题】如图是某取暖器的工作电路图。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。则跌倒开关S应安装在（）A．a处B．b处C．c处D．d处【答案】A【解析】跌倒开关就是防止取暖器倾倒时靠近沙发、床单等物品，引起火灾，在取暖器倾倒时，切断电路跌倒开关应位于干路．即图中的a处。【针对训练】某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机。在下图所示的四个电路图中，符合上述要求的是（）【答案】D【解析】由题意可知，照明用的小灯泡L和吸尘用的电动机是并联的，而且它们分别由开关S1和S2控制。D选项符合上述要求；而其余三个选项中的开关S1在干路上控制整个电路。故选D知识点三：生活中的电路由于并联电路中各个用电器可以独立工作，所以家庭电路中的电灯、电视机、空调、电冰箱、电热器等用电器都是并联的；节日里烘托气氛用的小彩灯是一些串成一串，然后多串再并联在一起的。【典型例题】小华喜欢听mp3机中的音乐，他在欣赏音乐时，耳机中的乐曲声是由耳机膜片____产生的。有一次小华不小心把一边耳机的线扯断了，而另一边耳机仍有声音，根据此现象可以判断两边耳机是的。（选填“串联”或“并联”）。【答案】振动；并联【解析】声音是由于物体的振动而产生的，因此耳机中的乐曲声是由耳机膜片振动产生的；一边耳机的线扯断了，另一边耳机仍有声音，说明两边耳机的工作状态相互不受影响，由串并联电路的特点可知，两边耳机是并联.【针对训练】下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（）ABCDMLS2S1S1MS2LS2MS1LMS2S1AA．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．厨房中的抽油烟机装有照明灯和电动机，它...
