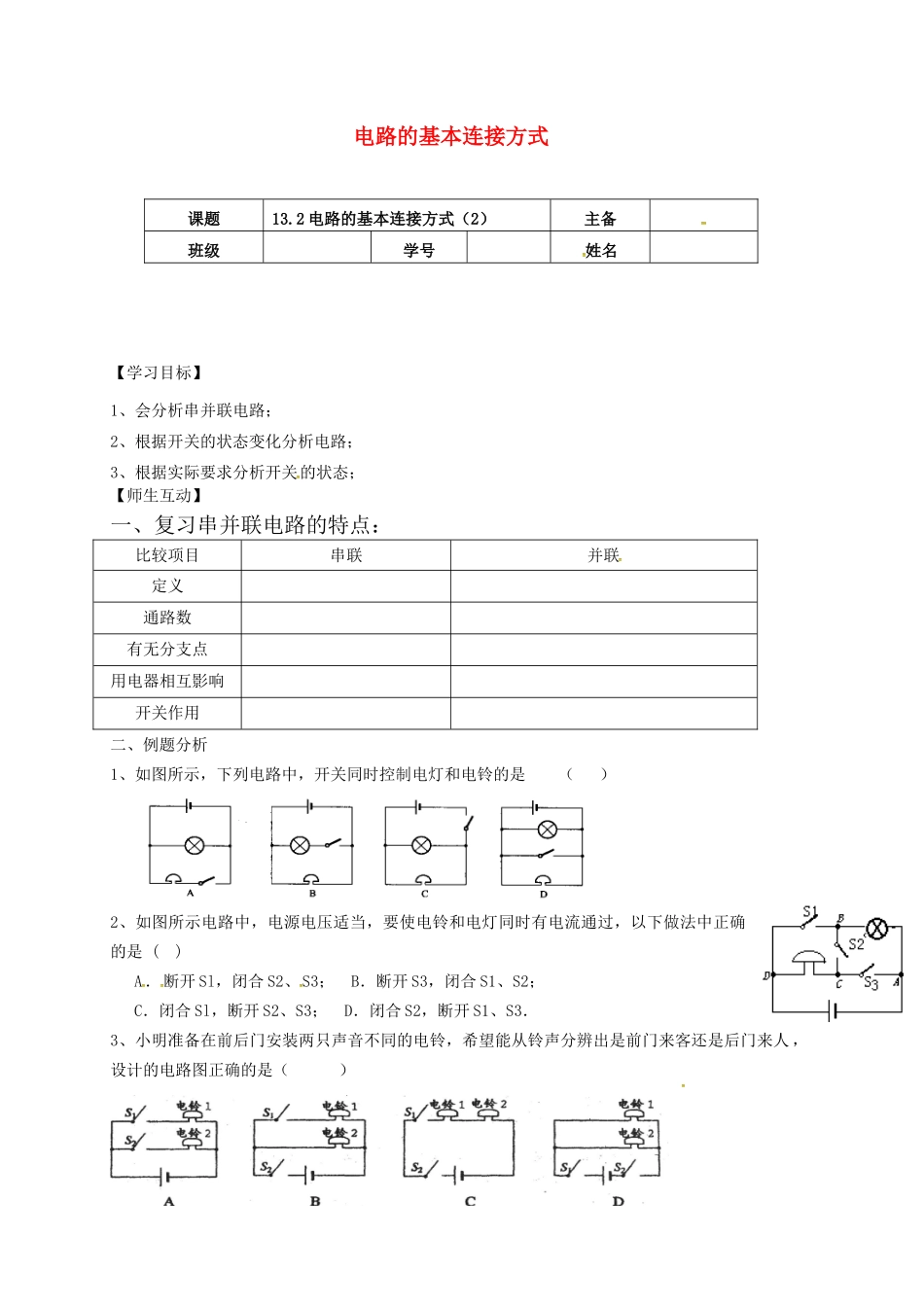

电路的基本连接方式【学习目标】1、会分析串并联电路；2、根据开关的状态变化分析电路；3、根据实际要求分析开关的状态；【师生互动】一、复习串并联电路的特点：比较项目串联并联定义通路数有无分支点用电器相互影响开关作用二、例题分析1、如图所示，下列电路中，开关同时控制电灯和电铃的是（）2、如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是()A．断开Sl，闭合S2、S3；B．断开S3，闭合S1、S2；C．闭合Sl，断开S2、S3；D．闭合S2，断开S1、S3．3、小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是（）课题13.2电路的基本连接方式（2）主备班级学号姓名4、图中，当开关S闭合，S1、S2都断开时，电流通过灯，它们是联，当S、Sl、S2都闭合，电流通过灯，它们是联．5、如图电路，要使灯泡L1、L2组成串联电路，则应闭合或断开哪些开关?要使灯泡L1、L2组成并联电路，则应闭合或断开哪些开关?串联：闭合，断开。并联：闭合，断开。同时闭合是不允许的。
