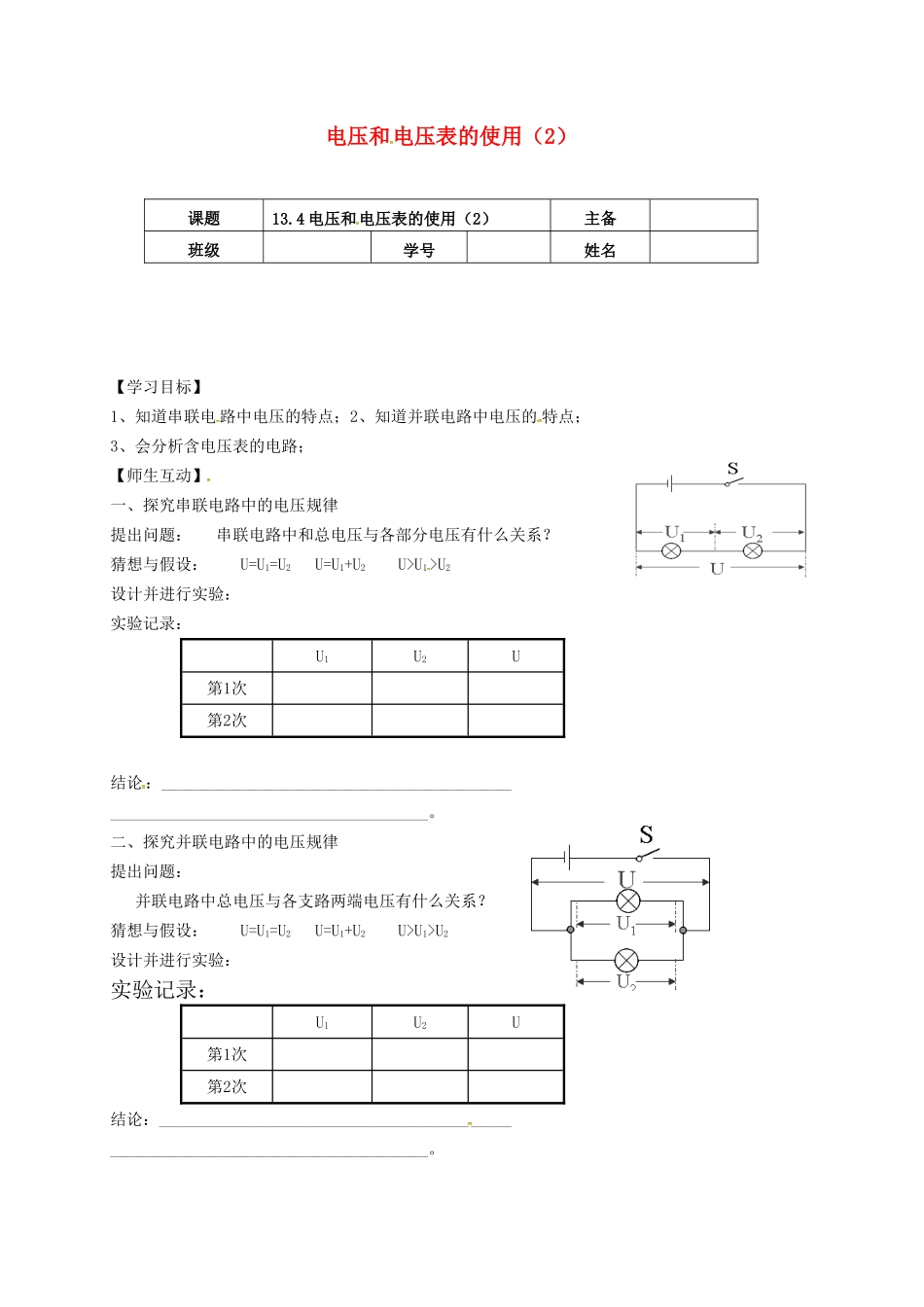

电压和电压表的使用（2）【学习目标】1、知道串联电路中电压的特点；2、知道并联电路中电压的特点；3、会分析含电压表的电路；【师生互动】一、探究串联电路中的电压规律提出问题：串联电路中和总电压与各部分电压有什么关系？猜想与假设：U=U1=U2U=U1+U2U>U1>U2设计并进行实验：实验记录：U1U2U第1次第2次结论：__________________________________________________________________________________。二、探究并联电路中的电压规律提出问题：并联电路中总电压与各支路两端电压有什么关系？猜想与假设：U=U1=U2U=U1+U2U>U1>U2设计并进行实验：实验记录：U1U2U第1次第2次结论：__________________________________________________________________________________。课题13.4电压和电压表的使用（2）主备班级学号姓名练习1、如下图左所示，a是电压表的负接线柱引出的导线头，S闭合后，a接b时，电压表的示数是6V；a接d时，电压表的示数为1.5V．则a接c时，电压表的示数为______V，L1两端电压为_______V，L2两端电压为_______V。2、如上图右所示，当开关S闭合后，V1表的示数是3V，则V2表的示数是_____V，V3表的示数是______V3、在220V的照明电路中要安装节日小彩灯，已知每个节日小彩灯的正常工作电压为3V,则至少要将____个这种小彩灯____联在照明电路上。4、如图电路，当开关S闭合时，电压表有示数，灯泡L1和L2都不亮，其故障原因可能是()A．L2断路B．L2短路C.Ll断路D．L1短路5、如图所示，电源电压不变，开关S闭合前、后，电压表的示数变化情况是()A．不变B.增大C．减小D．先增大后减小6、如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V．则灯L1两端的电压为______V，灯L2两端电压为_____V。7、所有的电灯均能发光，请你判断图中哪些是电流表，哪些是电压表，8、判断电路的构成
