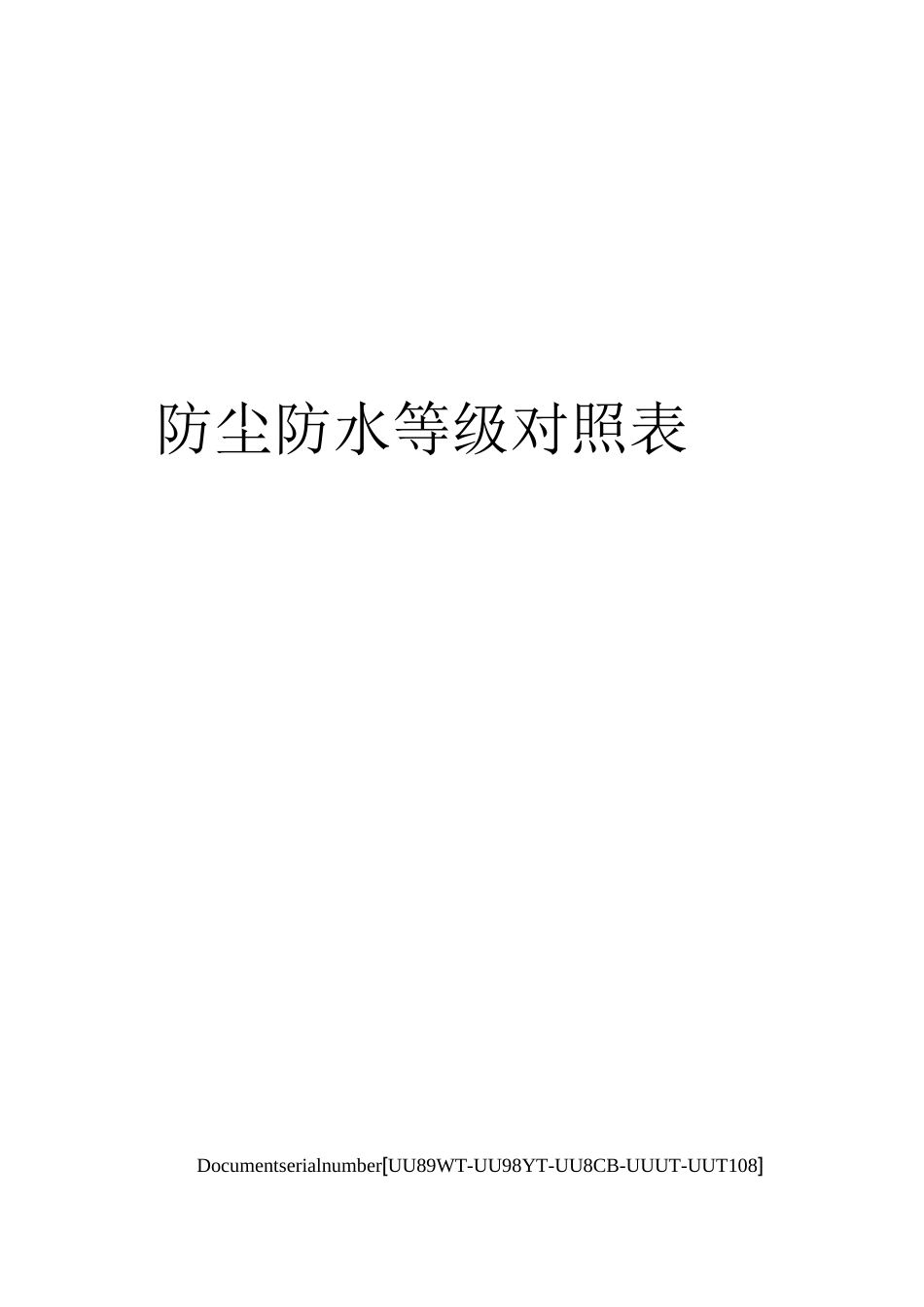

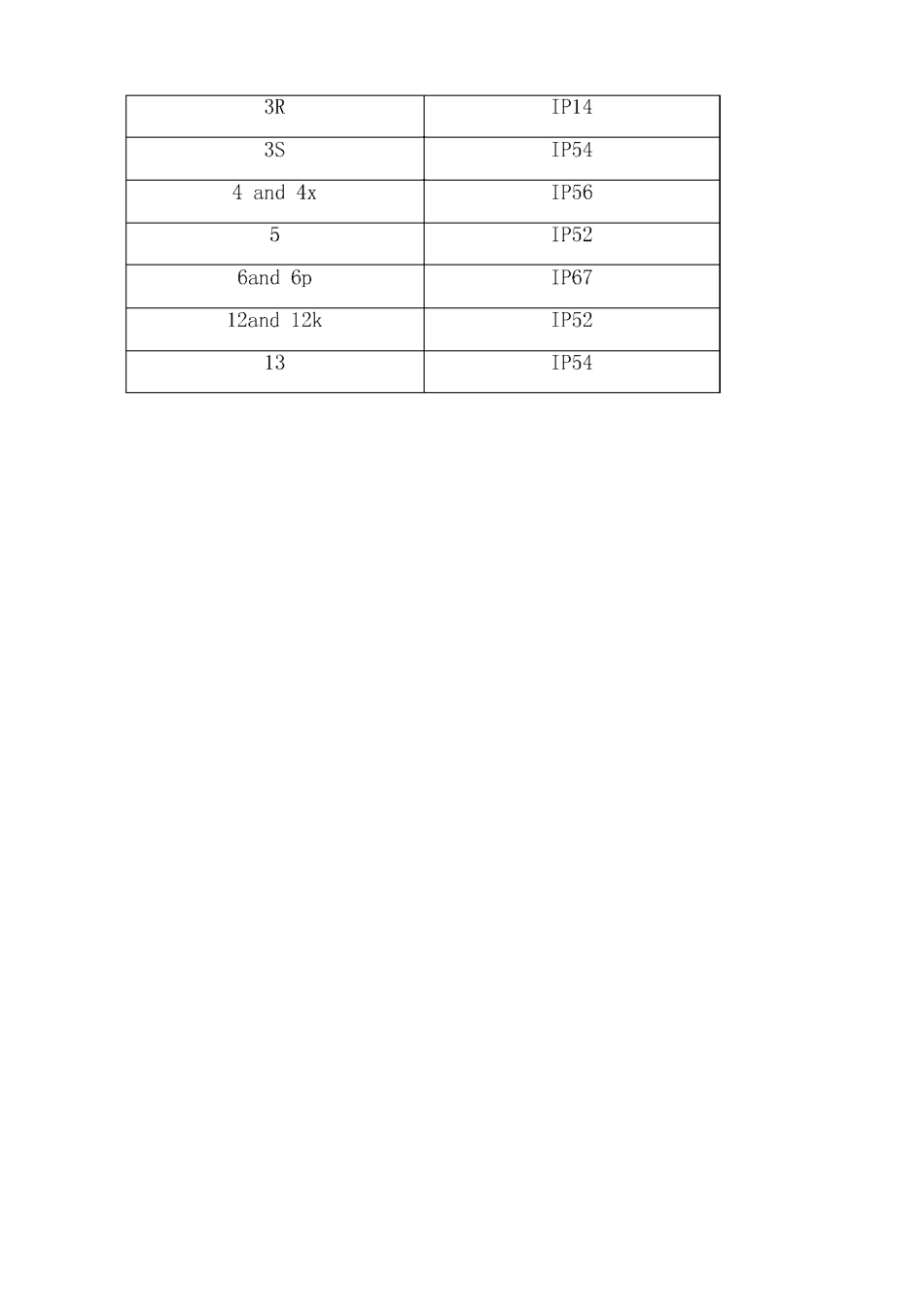

防尘防水等级对照表Documentserialnumber[UU89WT-UU98YT-UU8CB-UUUT-UUT108]防尘等级（第一个X表示）IPxx防尘防水等级防水等级（第二个X表0：没有保护1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到3：水或雨水从60度角落到外壳上无影4：液体由任何方向泼到外壳没有伤害影5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（lm）8：于一定压力下长时间浸水例如：有秤或显示仪表标示为IP65,表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。NEMA等级与IP等级对照表TypeNumberIPDesignation1IP102IP113IP54防尘防水等级对照表？1.范围：防水试验包括第二位特征数字为1至&，即防护等级代码为IPX1至IPX8。2．各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为10.5mm/min；试验持续时间：10min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。每试完一个面后，换另一个面，共四次。试验条件：滴水量为30.5mm/min；试验持续时间：4Xmin（共10min）；?3)IPX3方法名称：淋水试验试验方法：a.摆管式淋水试验试验设备：摆管式淋水溅水试验装置（装置图形及其试验方法见本书试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。试验条件：水流量按摆管的喷水孔数计算,每孔为0.07L/min。淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°,共120°。每次摆动（2X120°）约4s。试验时间：连续淋水10min。？b.喷头式淋水试验试验设备：手持式淋水溅水试验装置，装置图形及其试验方法见本书试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min？试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积），最少5min。4)IPX4方法名称：溅水试验；试验方法：a.摆管式溅水试验试验设备和试样放置：与上述第（3）条IPX3之a款均相同；试验条件：除下述条件外，与上述第（3）条IPX3之a款均相同；喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动（2X360°）约12s。试验时间：与上述第（3）条IPX3之a款均相同（即10min）。b.喷头式溅水试验试验设备和试样放置：设备上安装带平衡重物的挡板应拆去，其余与上述第（3）条IPX3之b款均相同；试验条件：除下述条件外，与上述第（3）条IPX3之b款均相同；试验时间：与上述第（3）条IPX3之b款均相同，即按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少5min。（5）IPX5方法名称：喷水试验试验设备：喷嘴的喷水口内径为6.3mm；装置图形及其试验方法见本书试验条件：使试验样品至喷水口相距为~3m，水流量为12.5L/min（750L/h）；试验时间：按被检样品外壳表面积计算，每平方米为lmin(不包括安装面积)最少3min。(6)IPX6方法名称：强烈喷水试验；试验设备：喷嘴的喷水口内径为12.5mm；装置图形及其试验方法见本书第章；试验条件：使试验样品至喷水口相距为〜3m，水流量为100L/min(6000L/h)；试验时间：按被检样品外壳表面积计算，每平方米为lmin(不包括安装面积)最少3min。(7)IPX7方法名称：短时浸水试验；试验设备和试验条件：浸水箱。其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为1m。试样顶部到水面距离至少为0.15m。试验时间:30min。(8)IPX8方法名称:持续潜水试验；试验设备，试验条件和试验时间：由供需（买卖）双方商定.其严酷程度应比IPX7高
